绿联（Ugreen）DXP4800Pro 四盘位NAS (Network Attached Storage：网络附属存储) 开箱评测与拆解，i3-1315U（6核8线程）。

前言

之前用的威联通（TS-466C）NAS感觉还是有点卡，感觉是威联通的QTS系统优化有点拉胯（也有可能是系统臃肿），所以还是换了，升级到绿联，性能更强，性价比更高，虽然绿联的 UGOS Pro 还不够完善（应用少，功能少），但系统够开放，可玩性高，很多缺少的应用都可以用Docker替代。

这次除了换NAS还额外买了4块6TB的二手机械硬盘（因为不是同品牌，没法直接搬硬盘迁移数据），现在存储价格是真的疯狂，二手的机械硬盘都比以前贵了两到三倍以上...，这个6TB二手机械盘我入手价格是780元左右/个。

我买的NAS是DXP4800Pro 8GB内存版，我买的时候（2026.6.15）是3158元，好像比发售时还贵一点。

然后自己还加了条24G DDR5内存，雷克沙DDR5 5600 24G 笔记本普条，我买的时候（2026.6.16）是1189元，现在内存价格也是高得离谱，我去年（2025年）9月份买两条32G的笔记本DDR5内存也才1158元...

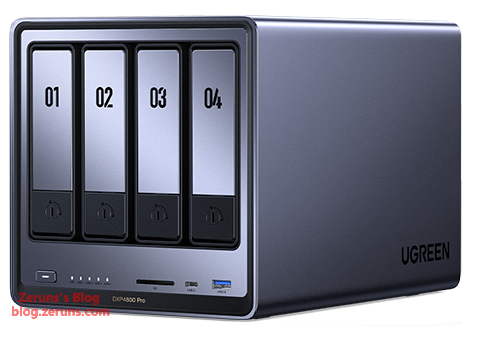

DXP4800 Pro 简介

DXP4800 Pro搭载 Intel i3-1315U 6 核 8 线程处理器，算力充足应对多任务。双网口配置10GbE×1 + 2.5GbE×1，满足大流量数据传输需求。接口全面覆盖场景，HDMI2.1（4K@60Hz）、USB3 Gen2、Type-C、SD 卡接口一应俱全。凭借强硬件、灵活存储与超高速网络，它既是个人数据中枢，也是企业轻量数据中心解决方案。

NAS是什么？

简单来说，NAS 其实就是你自己的私人小服务器，存储所有文件、照片和视频，可以自动备份手机与电脑，也能充当家庭影院与照片库。
而且最关键的是可以在任何时间、任何地点远程访问，不限速、不依赖云服务，不需要带硬盘或者提前准备数据。你可以把它理解成“永远不会跑路的超级网盘”，也可以理解成“随身携带的大容量硬盘”，但它比这些方式都更安全、更高效、更自由。

配置参数：

项目配置内容
CPUIntel i3-1315U（6核8线程，2P4E，睿频4.5GHz，Intel 7 工艺，功耗15W-55W）
内存DDR5 5200MHz 8GB/16GB（单条内存，双内存槽）
显卡Intel® UHD Graphics for 13th Gen Intel® Processors（核显）
系统盘128GB
SATA接口4个2.5/3.5英寸硬盘槽，SATA3.0，最大支持30Tx4
M.2接口2个2280规格插槽，M-key，NVMe协议，最大支持8Tx2
网口2个RJ45电口，2.5GbE+10GbE
其他接口USB3.2 Gen2 / Type-C Gen2 / USB3.2 Gen1 / 2 x USB2.0 / SD3.0 /HDMI

官方介绍说明页面：https://url.zeruns.com/DXP4800Pro

绿联NAS的各种客户端软件下载地址（Win、安卓、安卓TV、iOS、macOS、Apple TV）：https://url.zeruns.com/ugnas_software

开箱

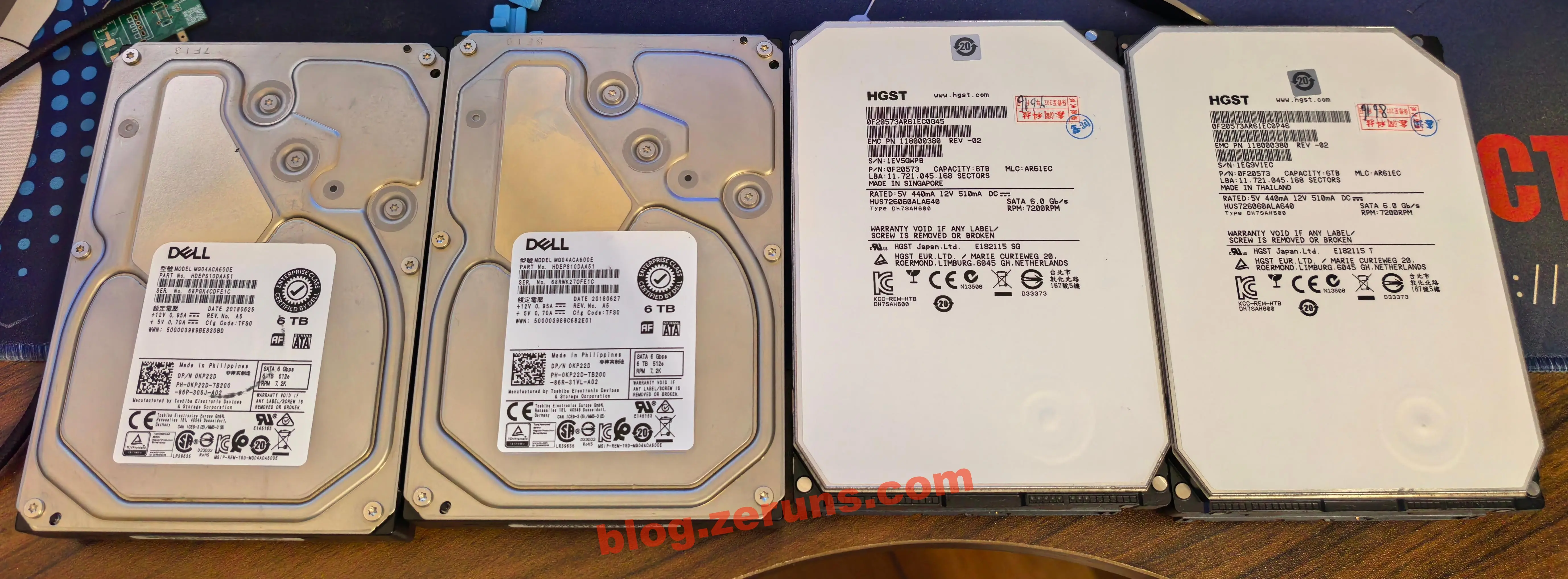

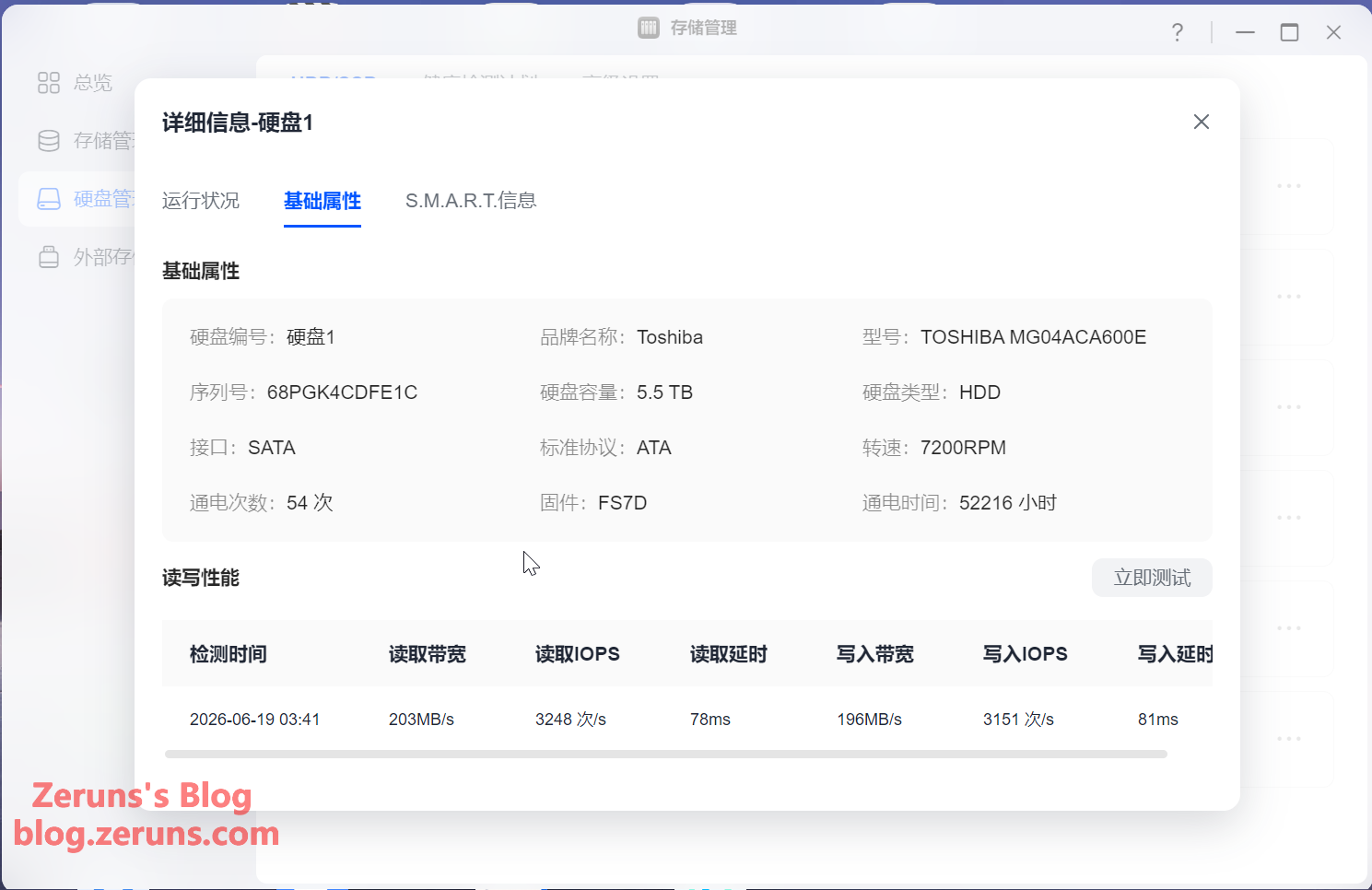

首先是我买的4块二手6TB机械硬盘，2块Dell企业级盘（东芝代工，型号 Toshiba MG04ACA600E，通电时间52000+小时） + 2块日立氦气盘（型号 HGST HUS726060ALA640，通电时间被刷成0了）

外包装正面，印有字样“Personal Cloud NAS 网络私有云存储”。

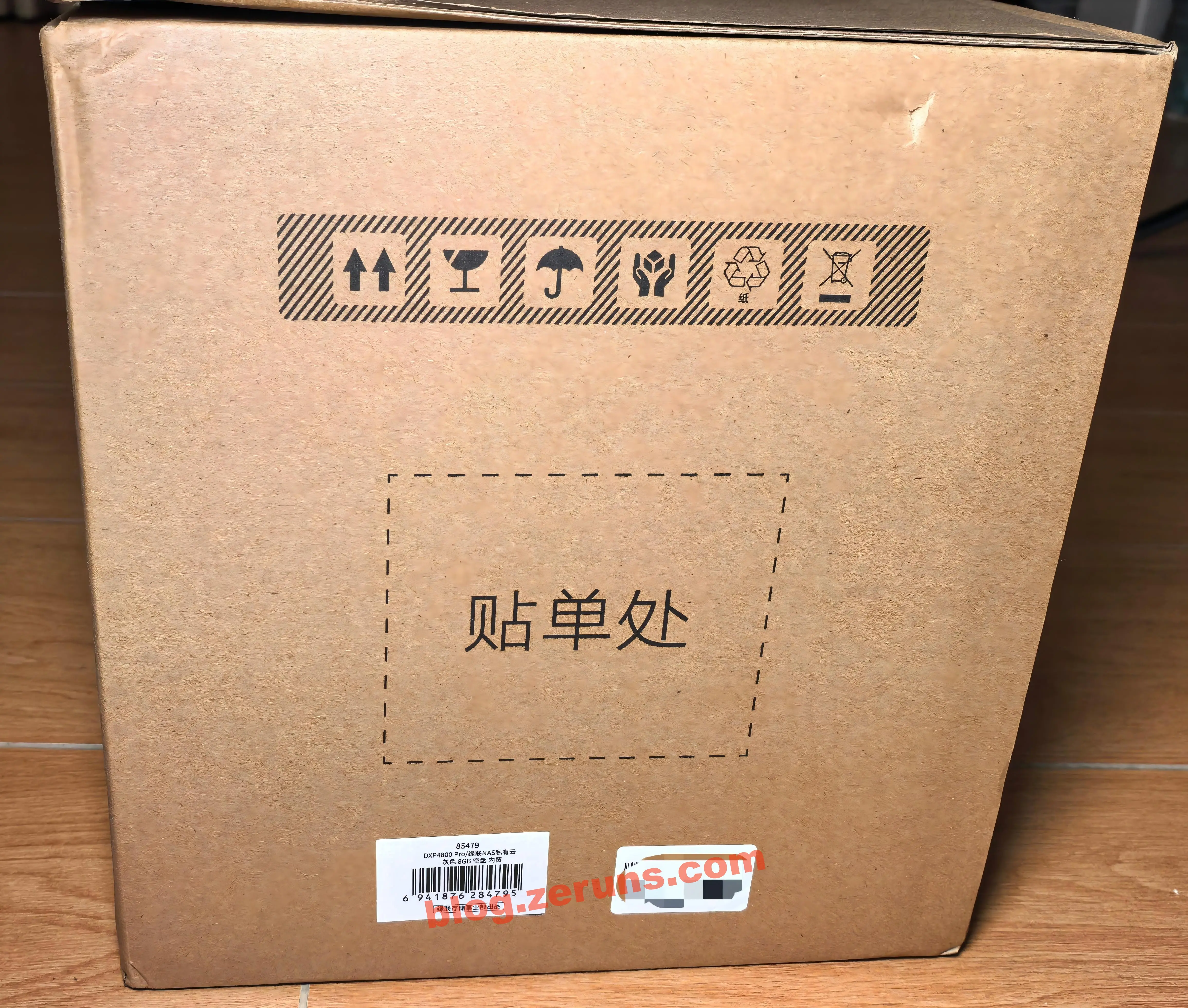

外包装侧面，贴有产品型号和条形码标签，以及SN码标签。

开箱后里面还有一层彩印的包装，里层箱子正面。

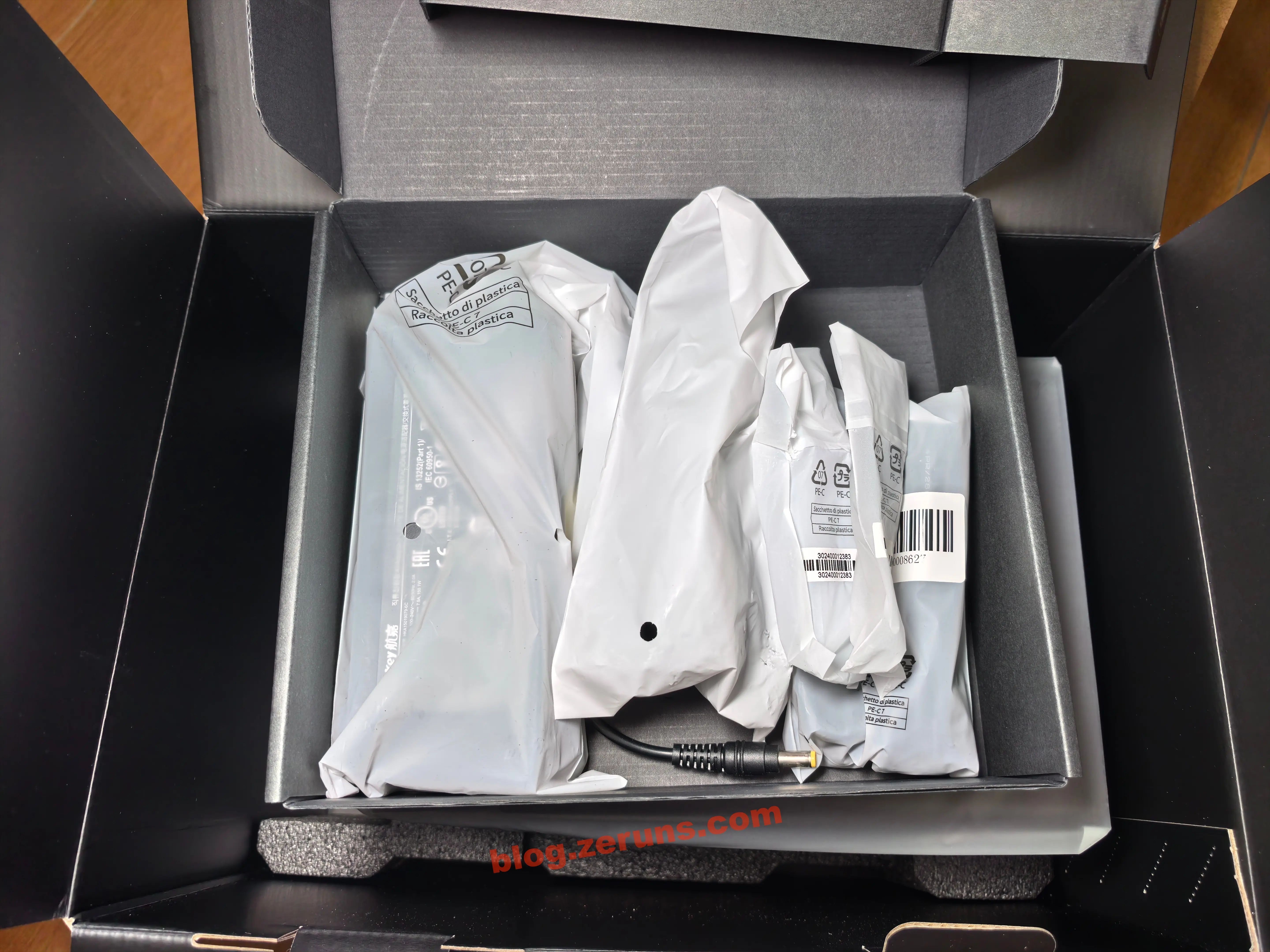

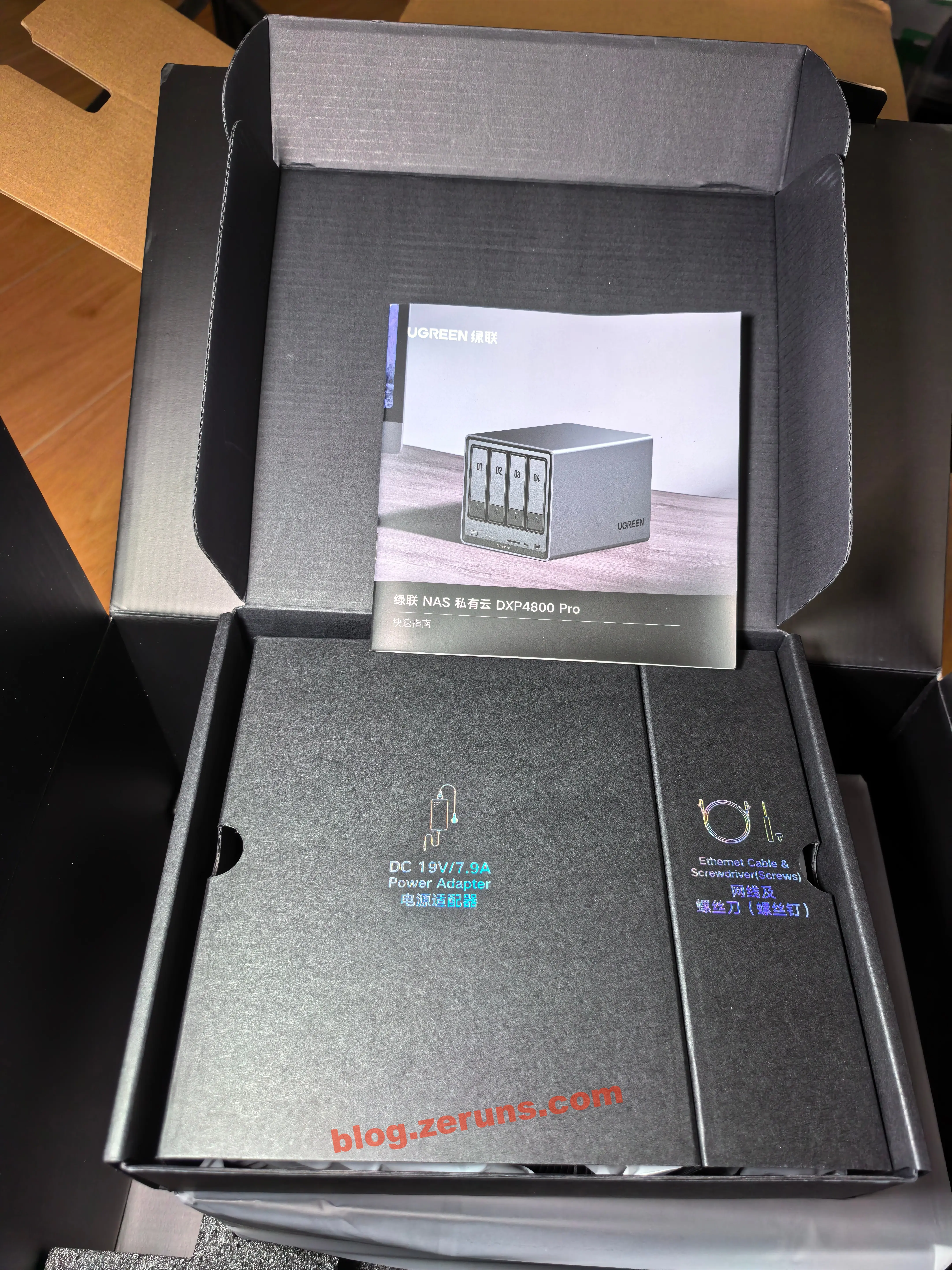

继续开箱，内部结构分层收纳得很精细：机身本体被厚实的泡棉防震材料环绕，电源适配器、网线、说明书等配件放在左边的一个独立的盒子里，开箱过程完全不会有“乱拧乱翻”的体验。

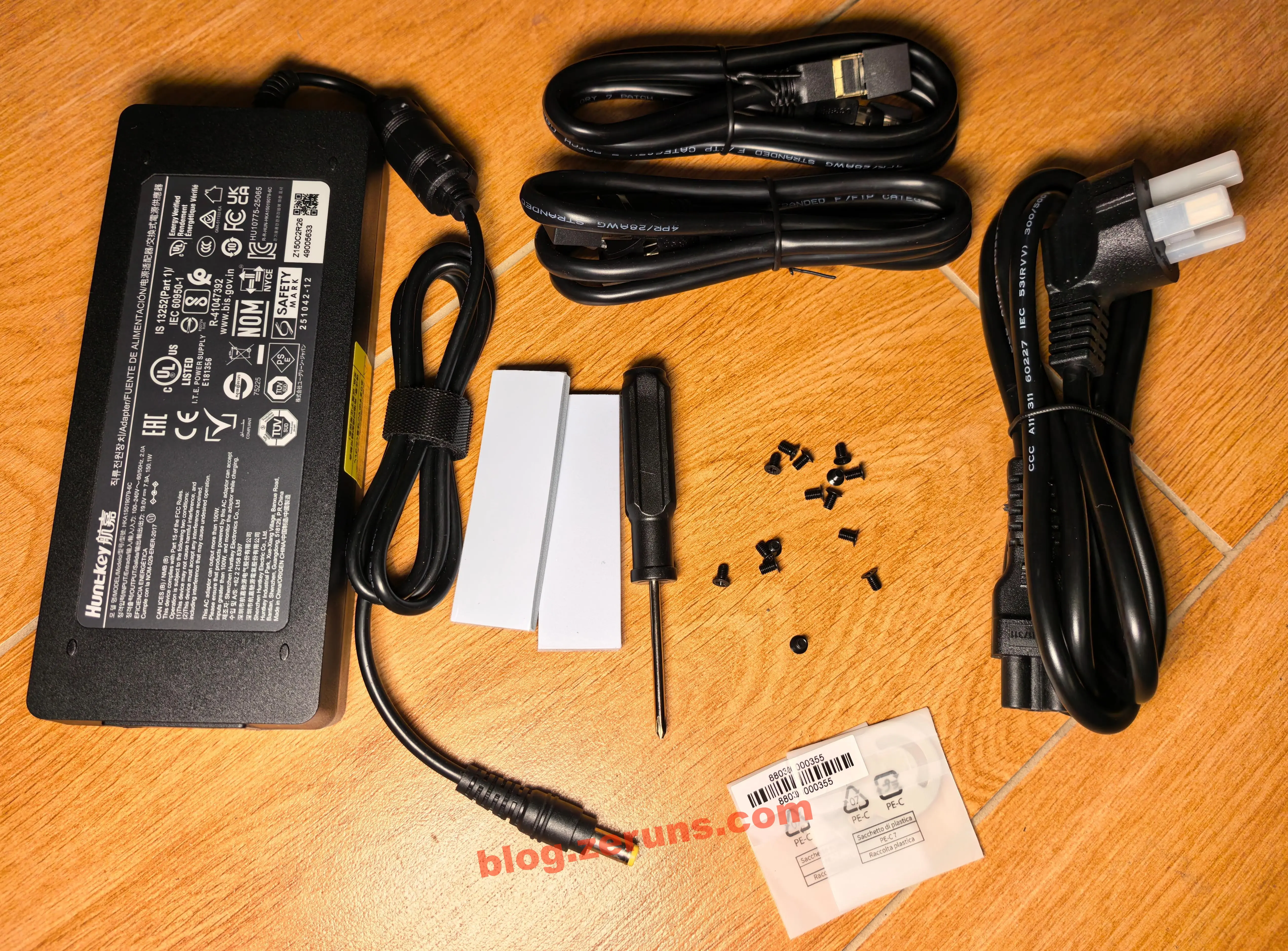

打开配件盒子，有说明书、电源适配器、网线、螺丝刀、螺丝钉、导热硅胶垫、硬盘童锁钥匙，每个配件都用防静电PE袋装着。

电源适配器输入端是三孔梅花接口，输出端口为DC5525。

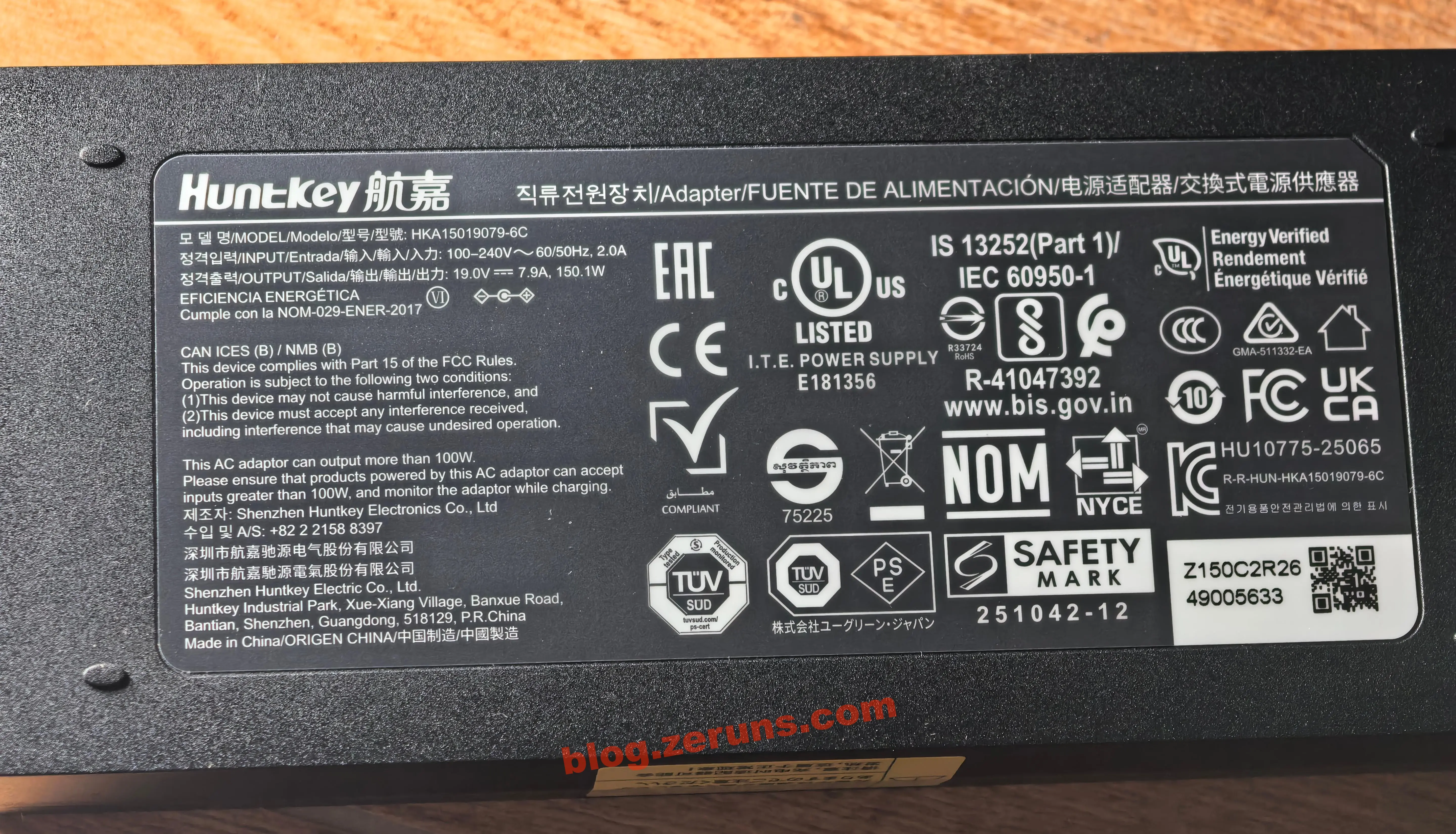

电源是航嘉的19V7.9A的开关电源，型号：HKA15019079-6C，支持100-240V宽电压输入，之前的威联通NAS也是航嘉的电源，这电源品牌还是挺不错的。

NAS本体也用防静电PE袋装着。

设备外观

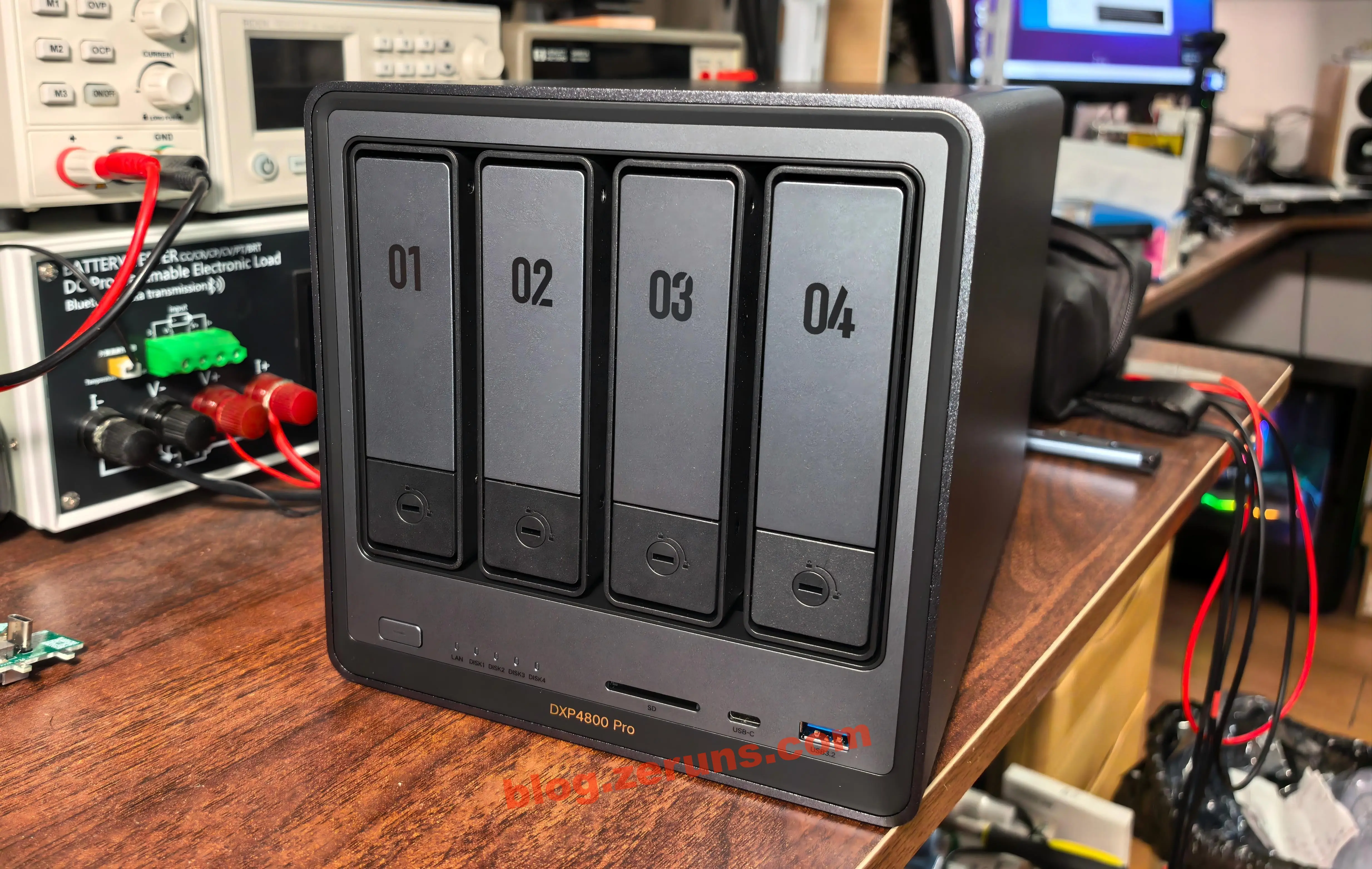

NAS正面，金属外壳带来的质感非常明显，整台设备重量均匀且触感扎实，没有任何廉价的松散感。机身的线条简洁干净，前面板采用极简设计，没有额外的遮挡盖板，也没有复杂的按钮布局，只保留了必要的指示灯、电源键，以及最关键的几个接口：USB-A（USB3.2 Gen2）、USB-C（Gen2），以及创作者最喜欢的 前置SD3.0卡槽。

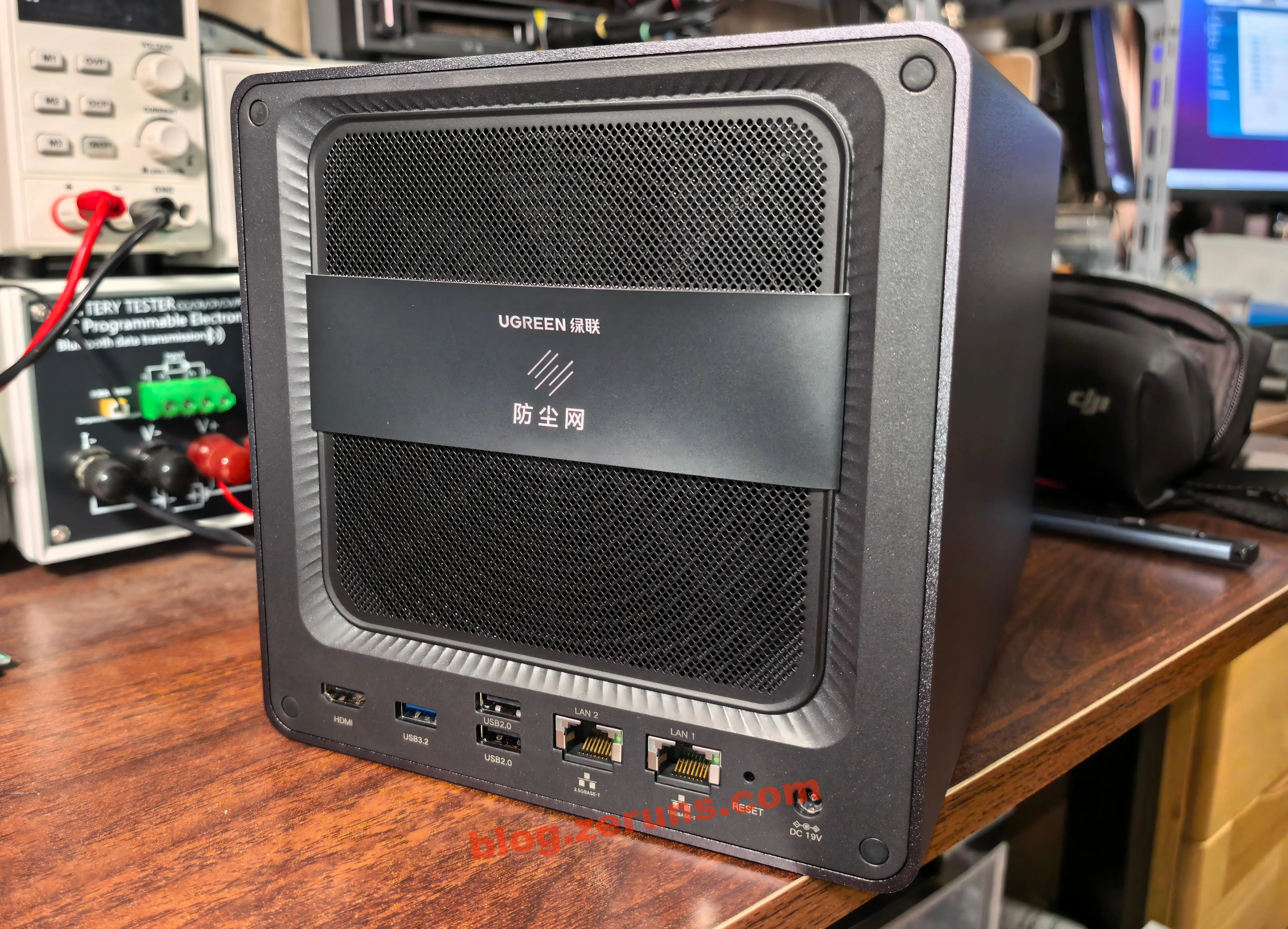

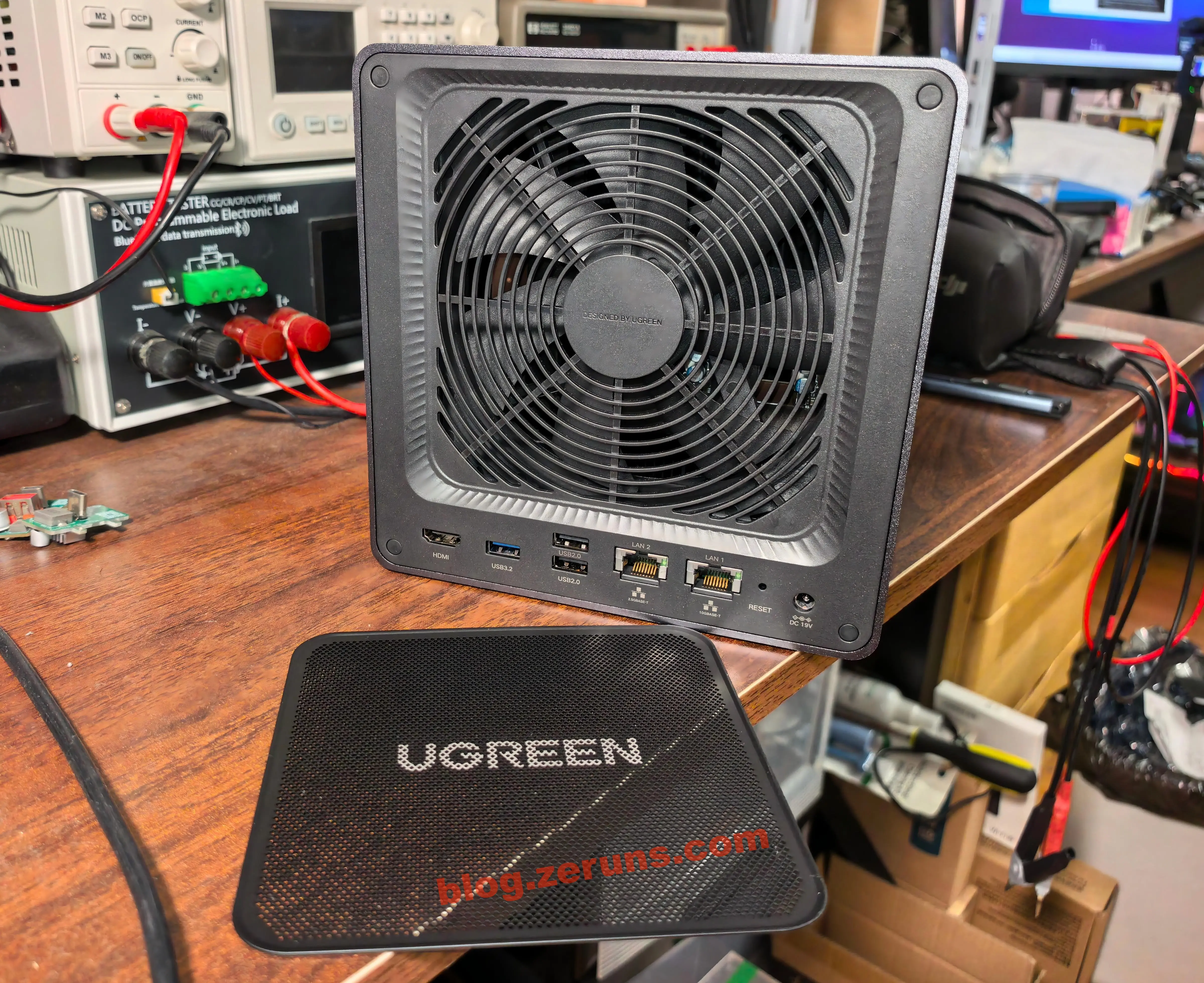

NAS背面，散热风扇进风口有防尘网，磁吸的，方便取下来清灰，这个设计好评。

背面底部接口分别是：HDMI、USB-A（1个USB3.2 Gen1 + 2个USB2.0）、2.5G网口、10G网口、复位键、DC电源接口。

防尘网上那个纸皮卡套记得取下，不然会阻挡一部分进风。

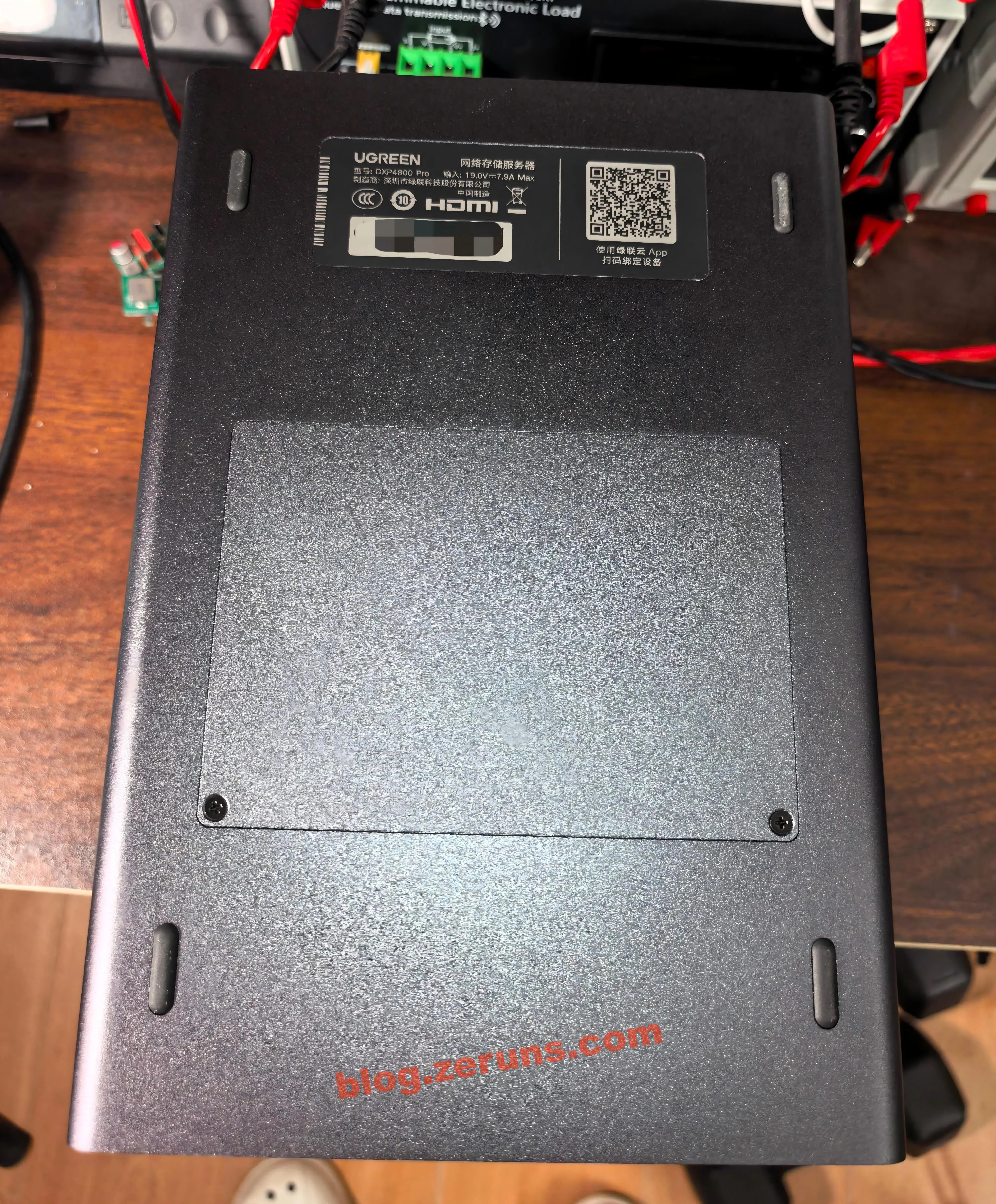

NAS底部，有4个防滑脚垫，还有一个标签印有品牌logo与设备型号，以及设备SN码，中间有个颜色稍微有点不一样的盖板，盖板上有两颗螺丝固定，卸下螺丝取下盖板即可在此加装内存和M.2固态硬盘。

设备内部和硬件加装

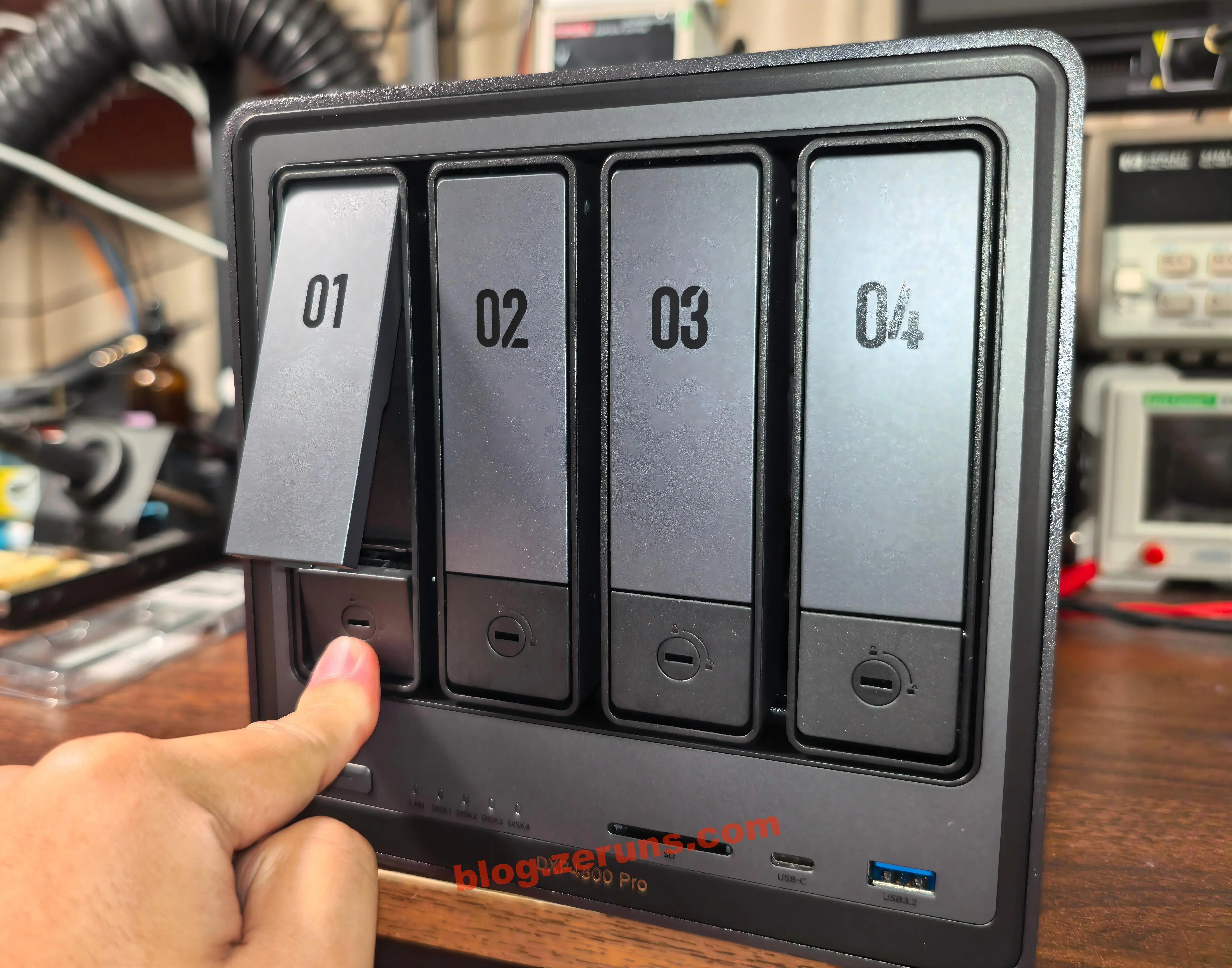

NAS正面按下按下硬盘托架下方童锁位置即可弹出把手，握着把手往外拉即可拔出硬盘托架。硬盘托架上有童锁钥匙扣，使用配件中的钥匙可把硬盘托架锁上，防止别人误拔。

该硬盘托架设计无需螺丝即可安装3.5寸硬盘，如果要装2.5寸硬盘就需要螺丝了（配置包里有）。

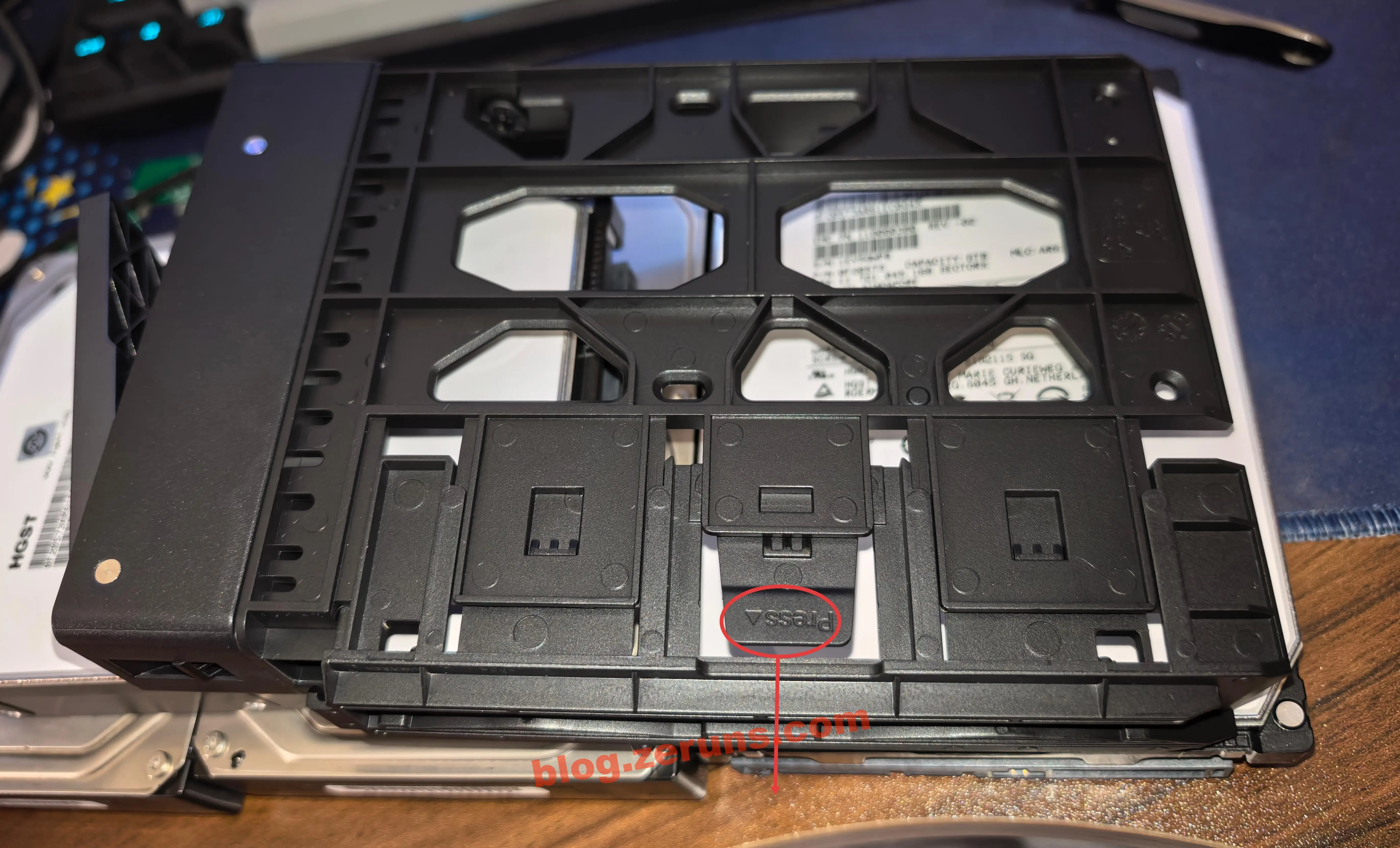

硬盘托架背面，按住下图红圈所示Press往外拉，然后把硬盘卡进去后按回去即可把硬盘卡住，快拆设计很方便。

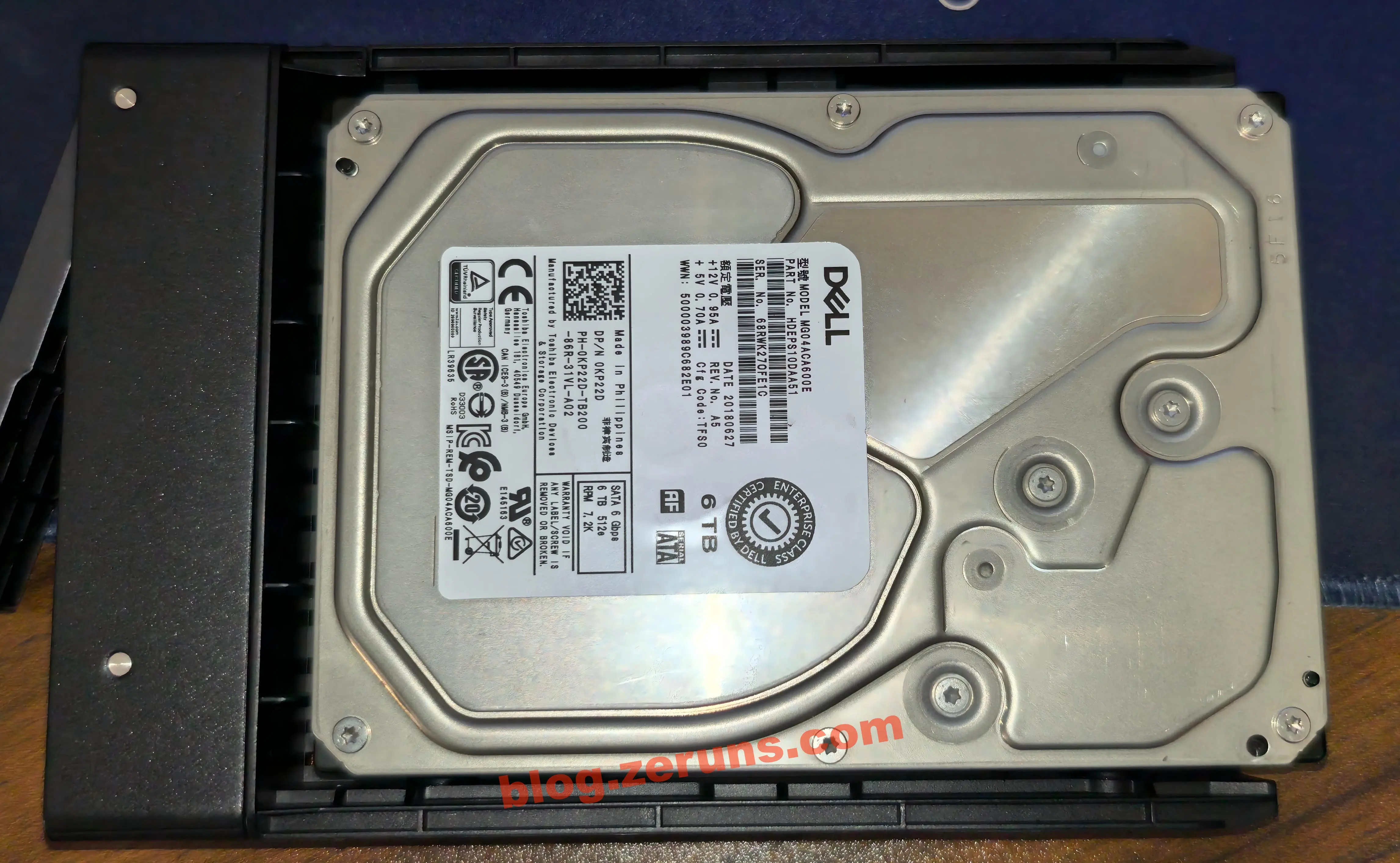

硬盘托架装好硬盘后。

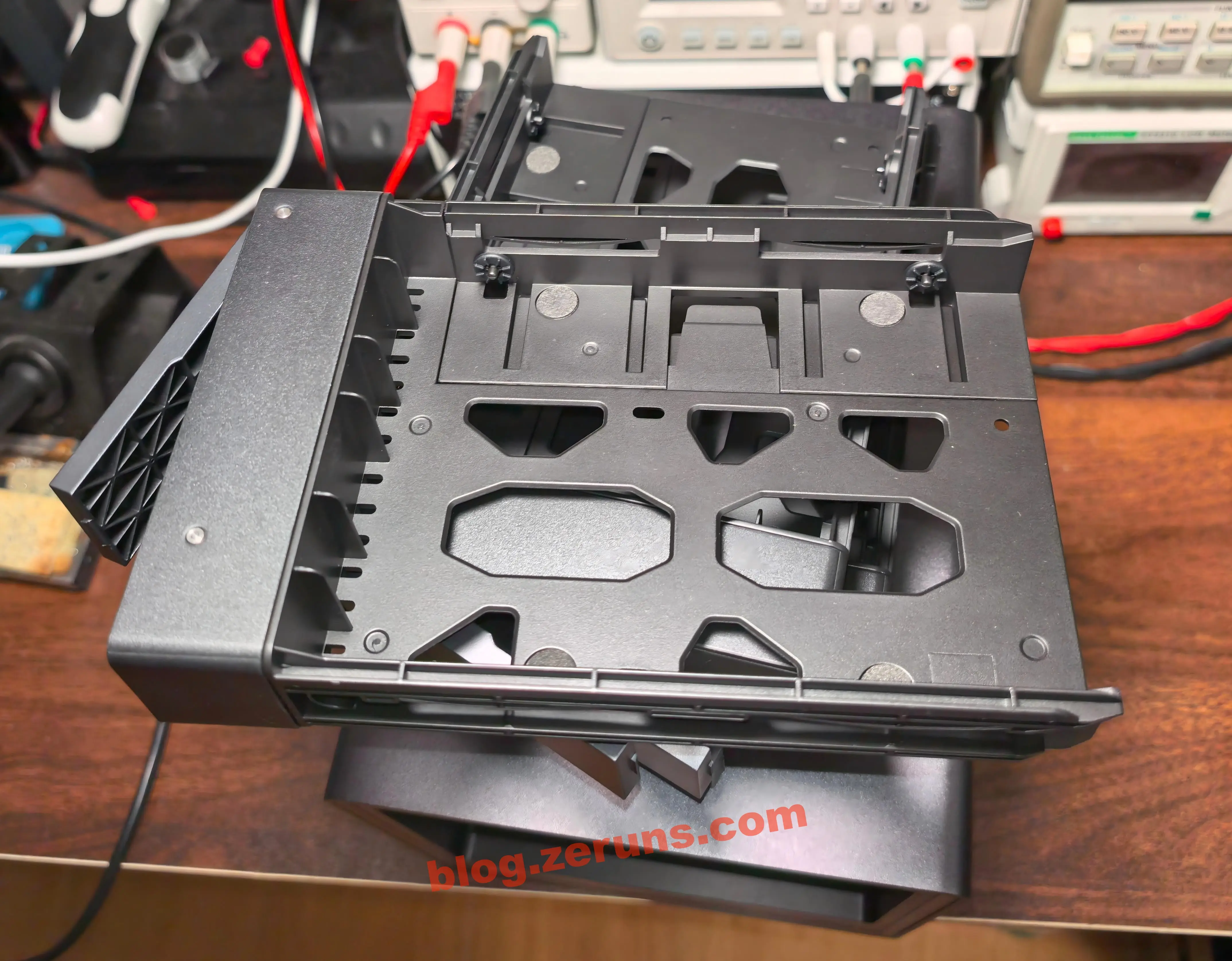

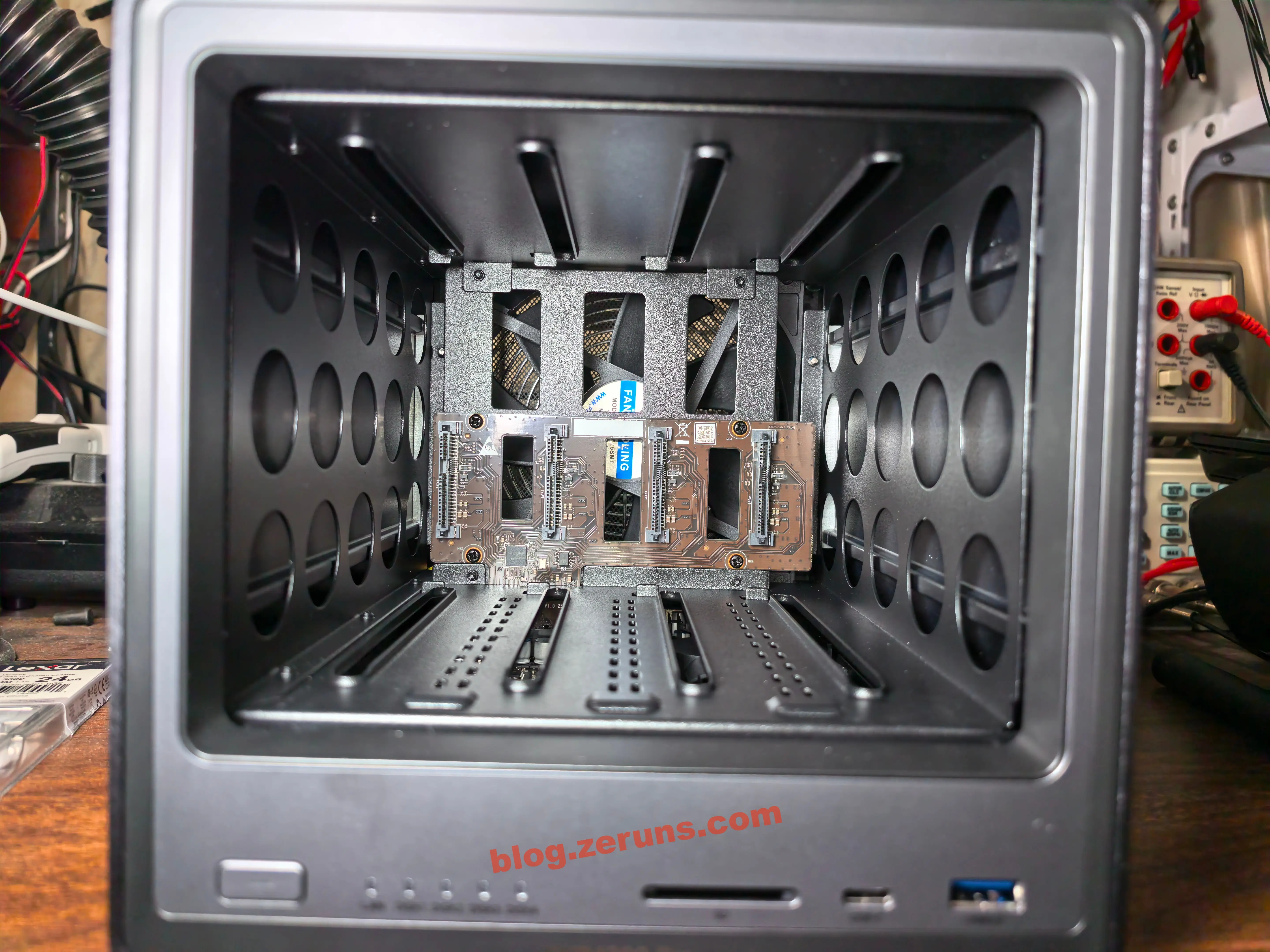

拆下4个硬盘托架后的NAS内部框架。

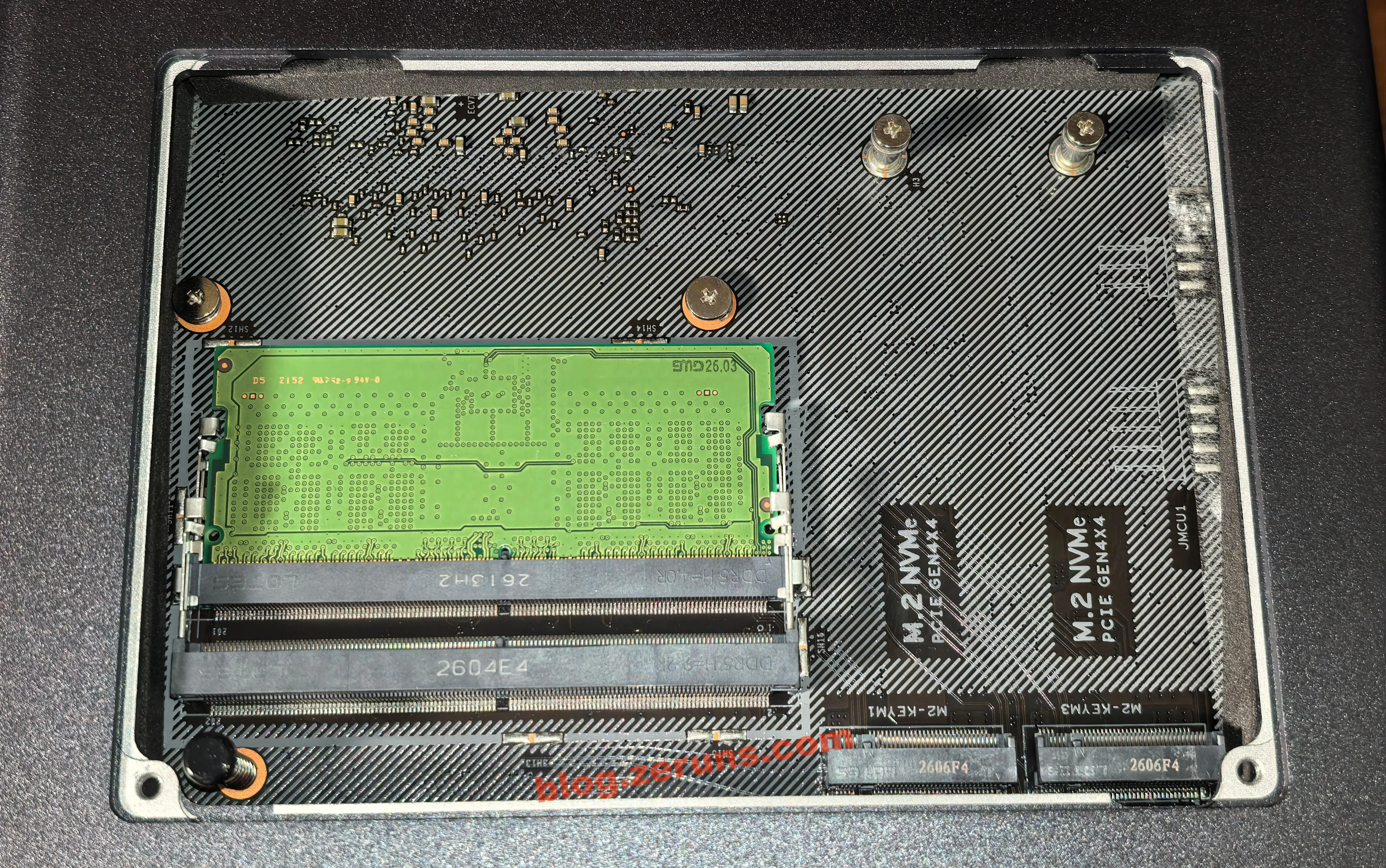

拆下NAS底部小盖板即可加装内存和固态，我的是8G版，自带一条8G DDR5内存条，还有一个空内存槽；以及两个空的M.2固态硬盘插槽，标注都是 PCIE GEN4x4 的，2280的规格，固态硬盘槽的固定螺丝孔上自带有螺丝了，可以直接拧下来用；内存槽左下角有个弹簧，用于拧开螺丝后将盖板弹开，免得拆盖板时不好抠开，设计很细节。

要安装固态硬盘的就将硬盘槽那上面两颗螺丝拧开，然后将M.2固态硬盘斜插到硬盘槽上，接着将螺丝拧回去即可，最后用配件盒里的两片导热硅胶垫撕开两边的塑料膜分别贴到两个固态硬盘上。

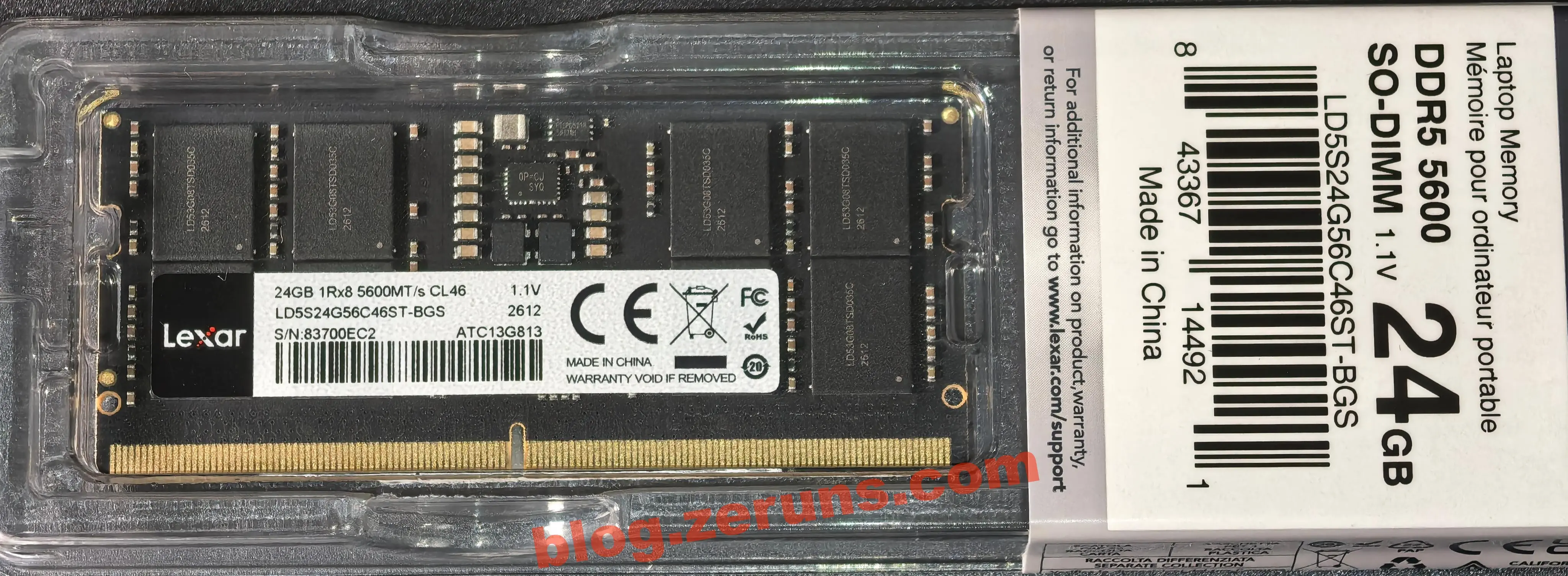

我加装了一条 雷克沙（Lexar）的DDR5内存，24GB 5600MT/s CL46，型号 LD5S24G56C46ST-BGS 。

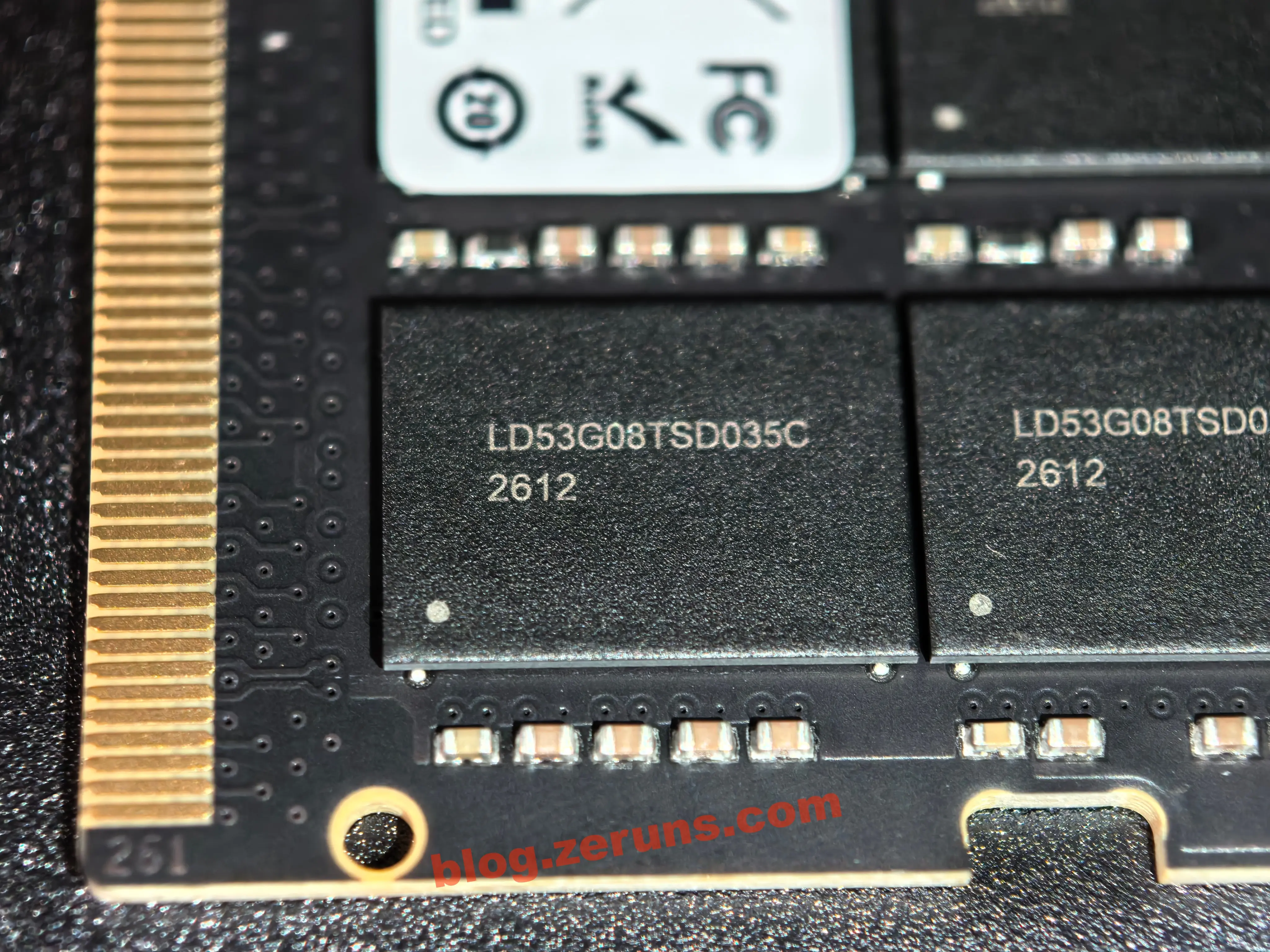

我买的这条内存条的内存颗粒型号是 LD53G08TSD035C ，单颗容量：24Gbit（3GB），8 颗颗粒组成24GB总容量，生产批次：2612 （应该是26年第12周），与内存条整体生产周期一致。

AI分析：

颗粒编号LD前缀为雷克沙母公司江波龙（Longsys）的自封颗粒标识，晶圆核心主流采用长鑫存储（CXMT）国产 DDR5 DRAM 晶圆，是国产存储颗粒的典型量产应用。

定位为标准消费级普条颗粒，调校偏向稳定性与兼容性，严格遵循 JEDEC 5600MHz 规格，不主打超频，适配绝大多数笔记本、NAS、迷你主机的原生内存频率。

工艺为 DDR5 标准 1.x nm 级制程（16-19nm），1.1V 低电压设计，兼顾性能与移动设备的功耗控制。

忘了拍安装好后的照片。

相关购买地址

拆解

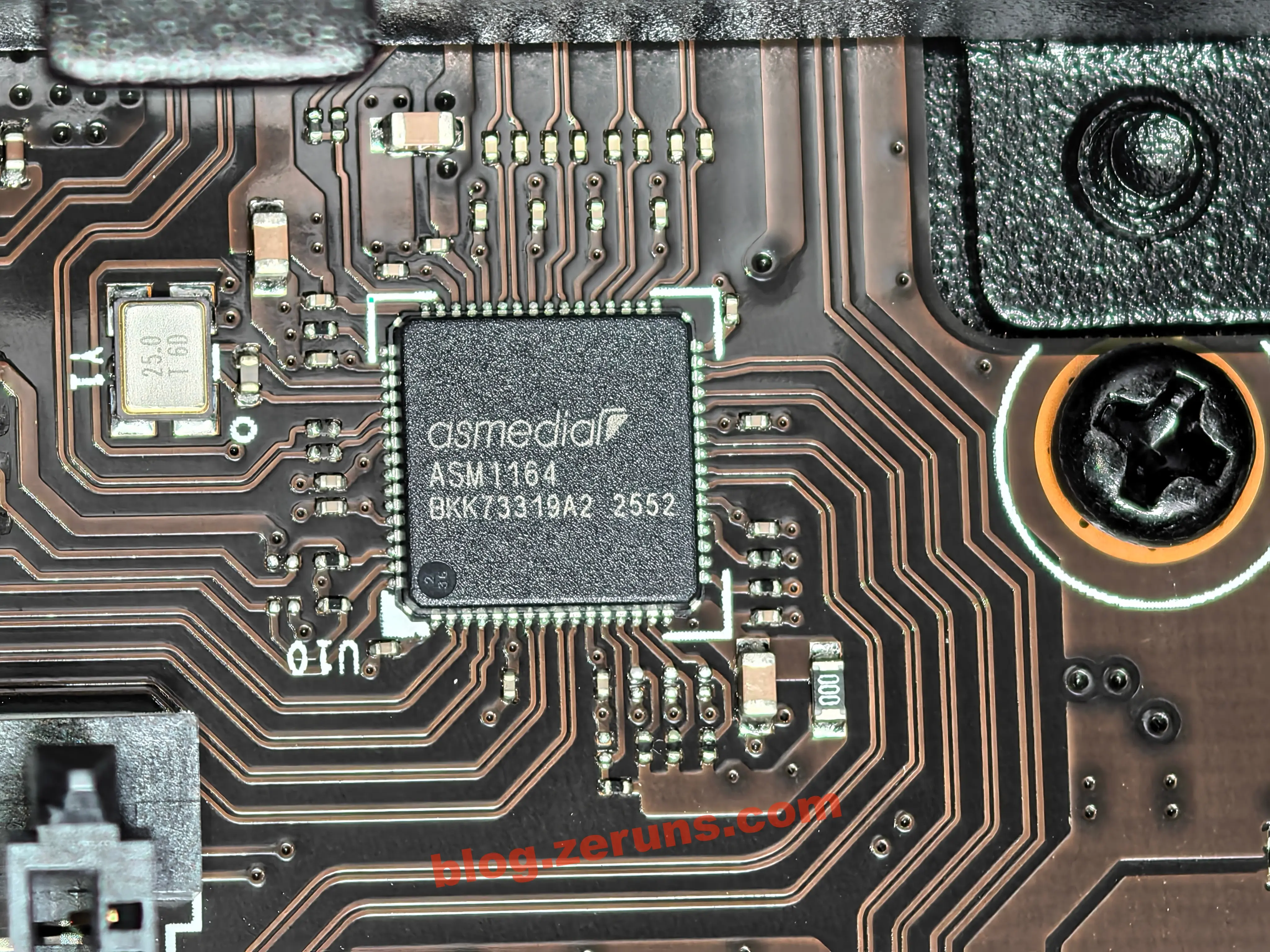

首先看看硬盘背板的主控芯片，型号为 ASM1164，是中国台湾祥硕科技（ASMedia，华硕旗下子公司）出的PCIe转4口SATA扩展主控。（我旧NAS威联通TS-466C也是用的这款芯片）

ASM1164 核心规格参数（AI生成）：

  • 上游接口：PCIe 3.0 x2 双车道，理论总带宽约 2GB/s，支持开机自动识别通道配置
  • 下游接口：4 路独立 SATA 3.0（6Gbps），兼容 AHCI 1.4 规范
  • 功能支持：NCQ 原生命令队列、硬盘热插拔、SATA 状态灯指示、端口倍增器，支持 DEVSLP 低功耗休眠
  • 封装批次：QFN 小体积封装，丝印2552代表 2025年第52周生产，属于非常新的量产批次
  • 市场定位：主流商用级 4 口 SATA 扩展方案，是 NAS、台式机扩展卡最常用的成熟主控之一

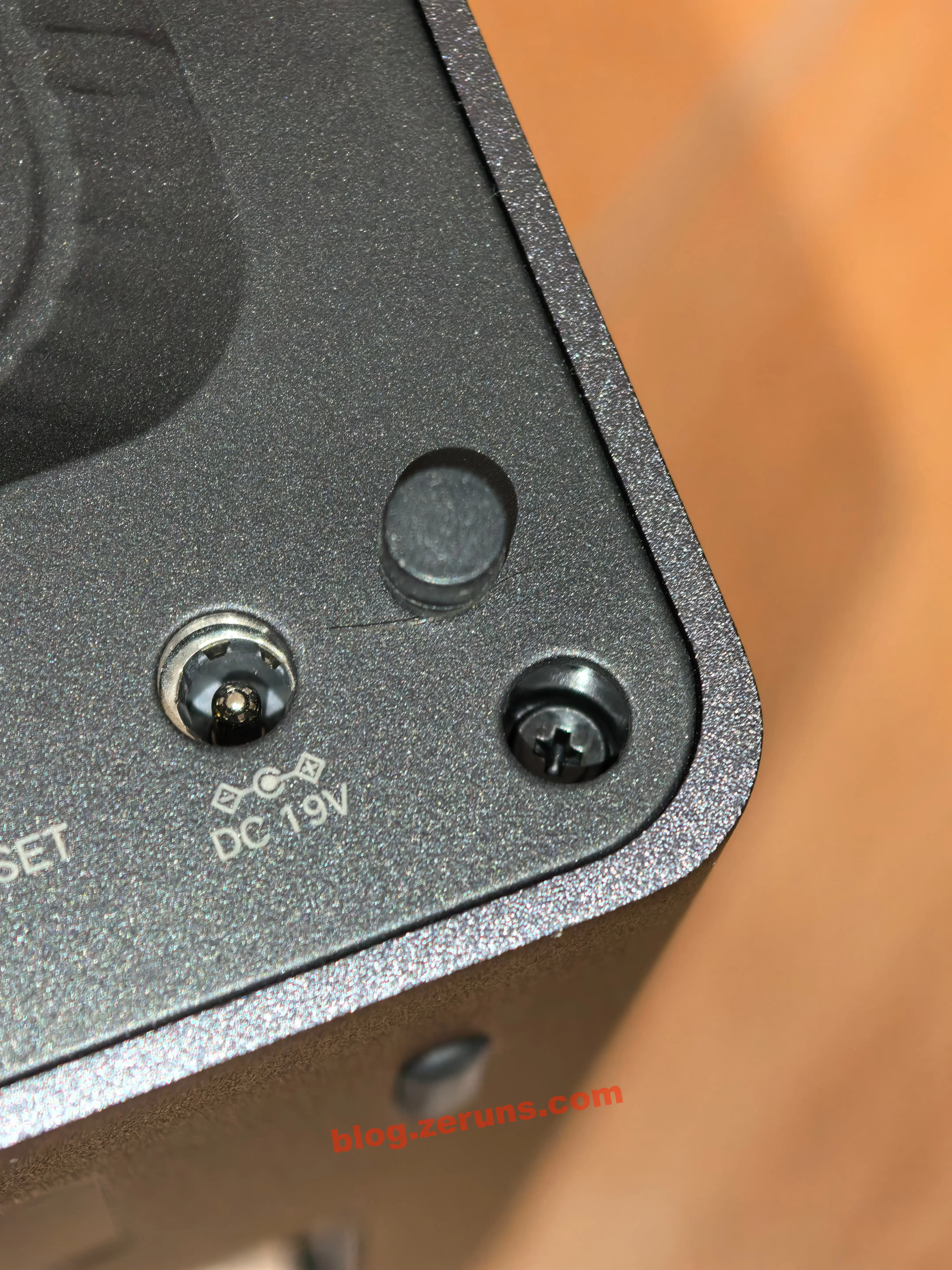

接着开始拆解，首先用镊子夹出NAS背面4个角的4个胶塞，接着拧下螺丝即可取下背板。都是用的常规的十字螺丝，没有用异形螺丝。

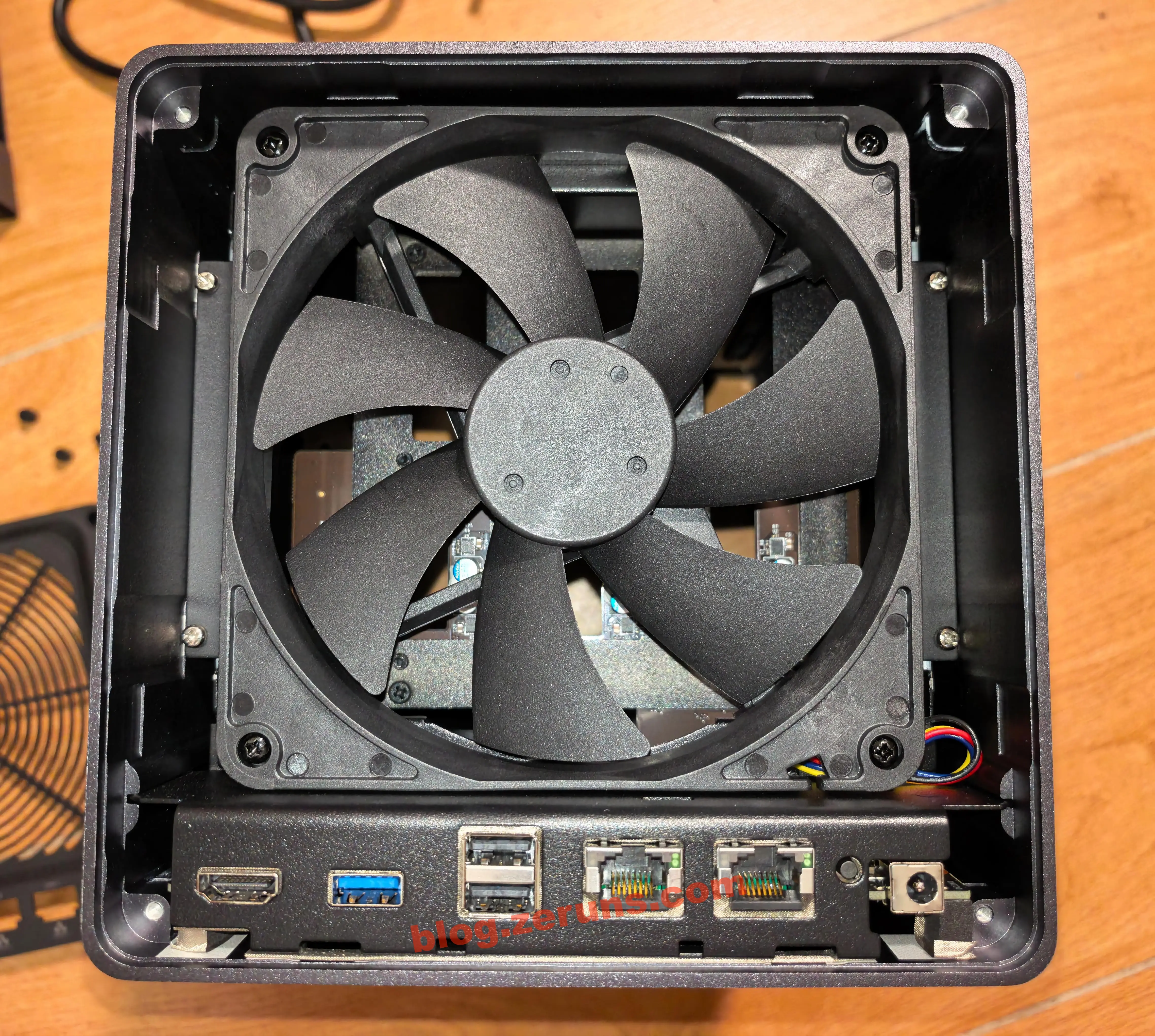

拆下背板后即可看到散热风扇，散热风扇是从背部吸气吹向硬盘后从前面出气（我那台威联通则是往后吹的，所以前面缝隙一堆灰尘），接着拧下散热风扇的螺丝。

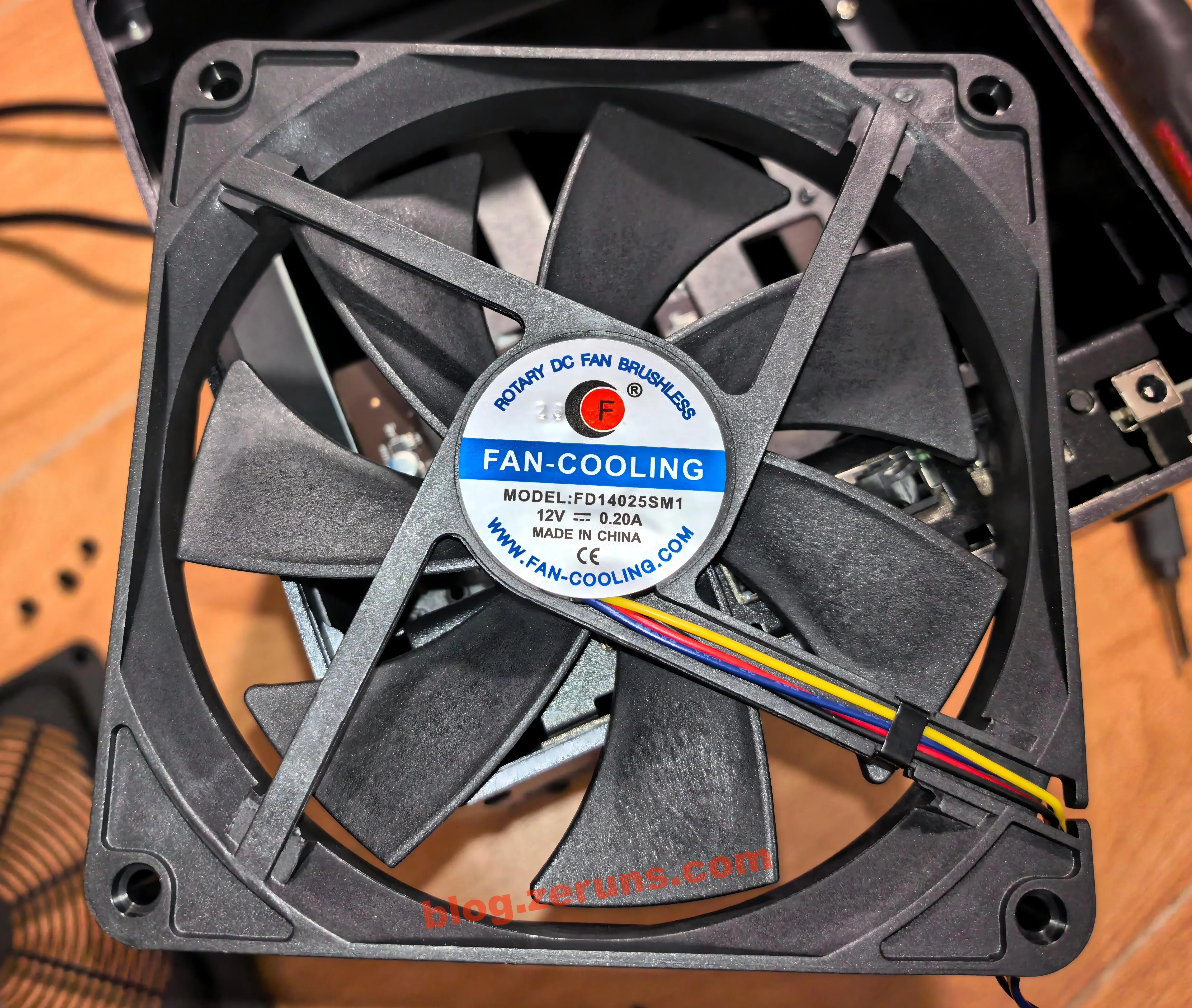

接着拔下散热风扇的4Pin线，取下散热风扇，型号为 FD14025SM1，是国内散热厂商 FAN-COOLING（深圳市风普利电子科技有限公司） 出品的 14cm 直流无刷 PWM 调速风扇，是 4 盘位 NAS 机型里很常见的成熟散热方案。

FD14025SM1 核心规格参数（AI生成）：

  • 尺寸规格：140×140×25mm（行业简称 14025 风扇），标准机箱安装孔位，大尺寸扇叶主打低转速大风量，适配 NAS 静音需求
  • 电气参数：额定 12V 直流供电，额定电流 0.20A，满速功耗仅 2.4W，低功耗设计契合 NAS 7×24 小时长开机的使用场景
  • 调速设计：4 线 PWM 智能调速方案，支持主板根据硬盘、CPU 温度动态调节转速，同时带转速侦测反馈功能
  • 电机类型：直流无刷电机（DC Brushless），运转磨损小、使用寿命长，稳定性适配存储设备长期运行的要求
  • 合规产地：通过 CE 认证，中国制造，属于商用级散热配件

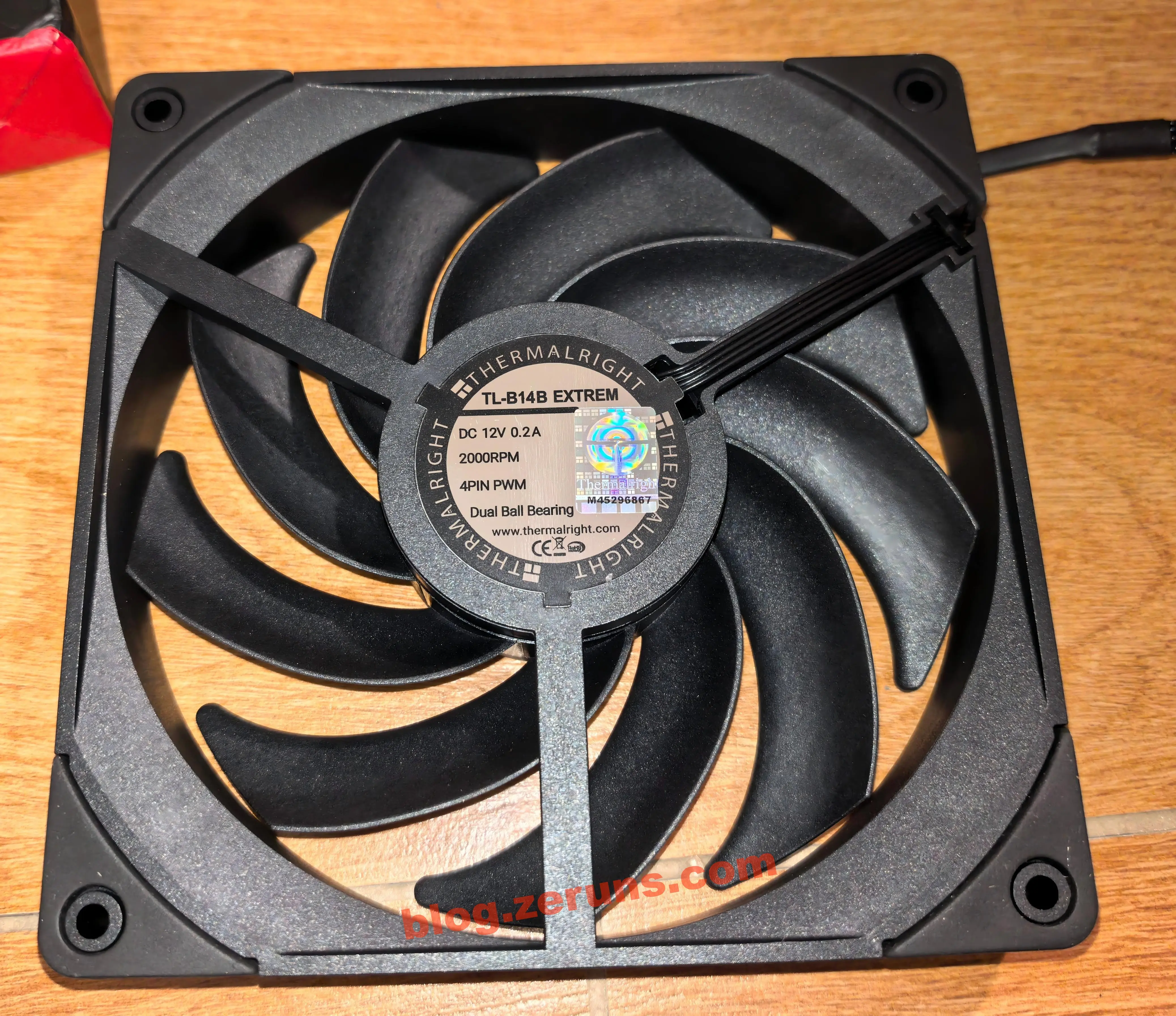

我自己换了一个利民的风扇，型号为 TL-B14B EXTREM，是国内散热品牌利民（Thermalright）推出的 14cm 高性能双滚珠 PWM 风扇。

TL-B14B EXTREM 核心规格参数（AI生成+店铺标注参数补充）：

  • 尺寸规格：140×140×25mm 标准 14025 风扇规格，安装孔位与原装风扇完全匹配，可直接无损替换
  • 电气参数：额定 12V 直流供电，额定电流 0.2A，满速功耗仅 2.4W，低功耗特性不会额外增加 NAS 的供电负担
  • 转速调速：最高转速 2000RPM，支持 4 针 PWM 智能调速，可跟随系统温度动态调节转速，兼顾高负载散热与低负载静音表现
  • 轴承类型：双滚珠轴承（Dual Ball Bearing），相比原装常见的含油轴承，运行寿命更长、长期使用转速衰减小，更适配 NAS 7×24 小时不间断运行的使用场景
  • 风道定位：属于偏风压取向的风扇，气流穿透能力更强，能更好地穿过防尘网与硬盘架缝隙，有效提升多盘位硬盘仓的整体散热效率
  • 风量：110.4 CFM（MAX）
  • 噪音：≤ 31.4 dBA

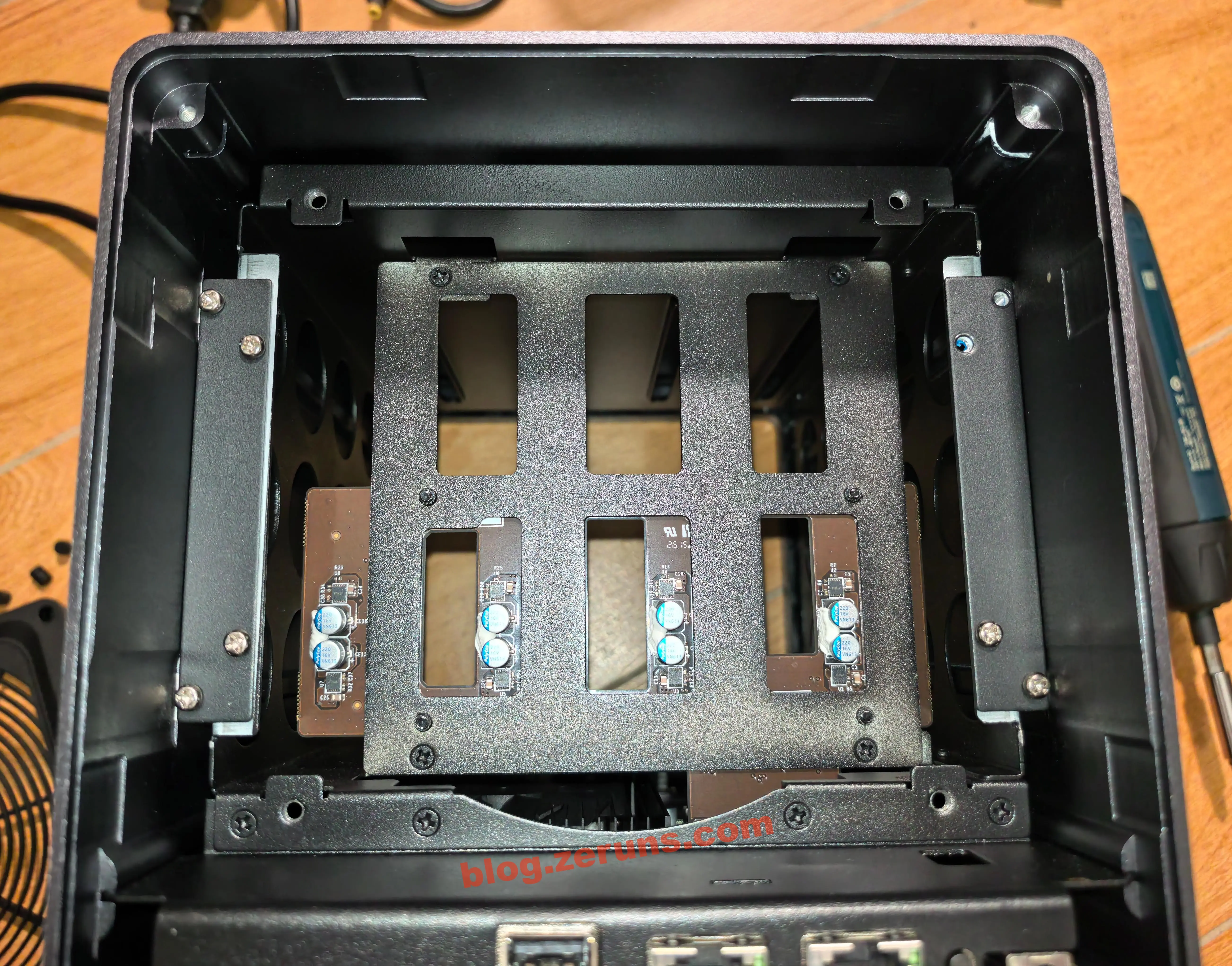

取下散热风扇后接着拧下框架中间两边的8颗螺丝（银色的，不是黑色的那些）。

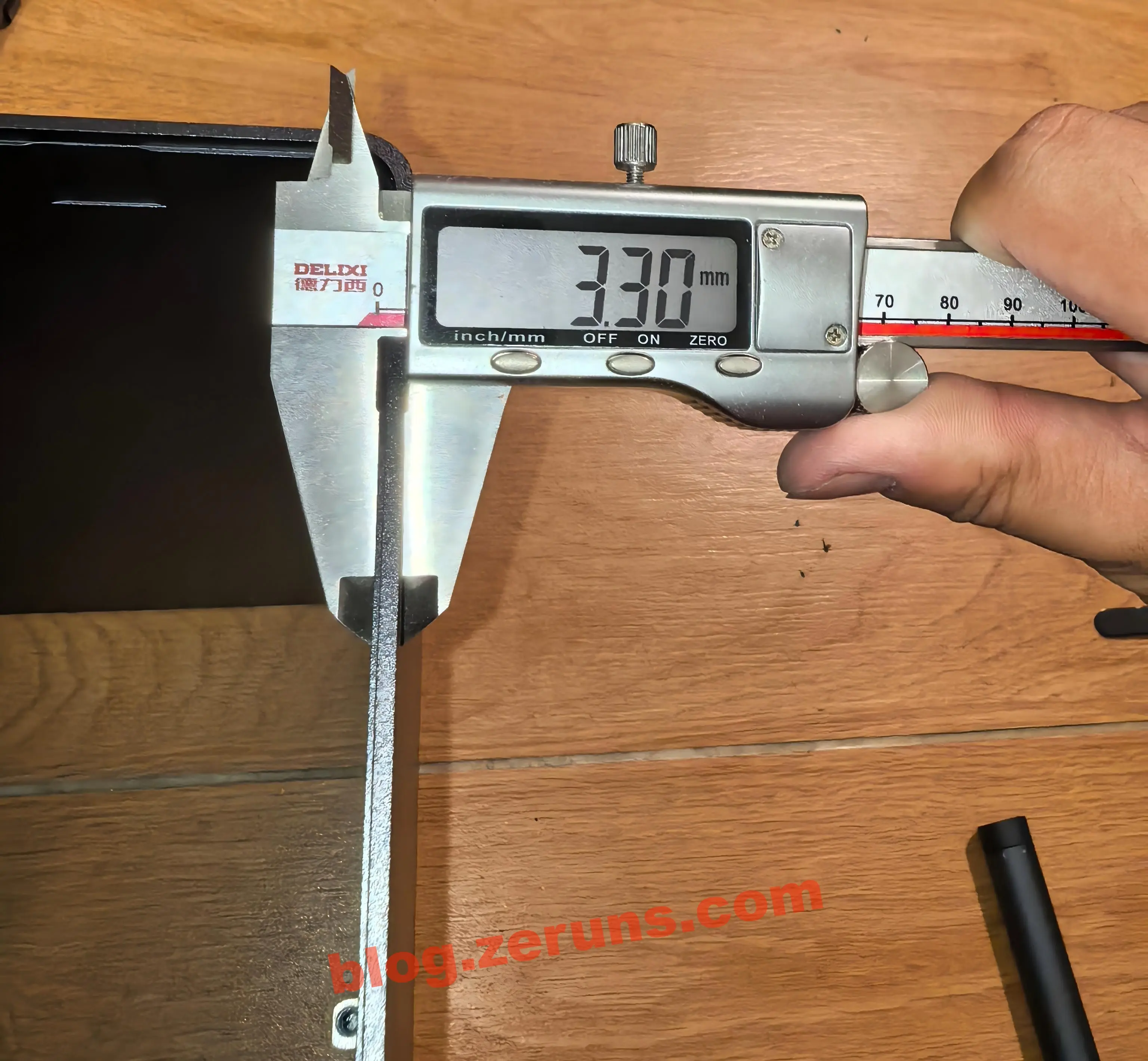

外壳铝合金框架厚度3.3mm，还挺扎实。

硬盘背板的单盘位供电控制芯片，丝印代码为 JTHuA，是国产杰华特（Joulwatt）推出的高侧功率负载开关芯片。每个硬盘位配备 2 颗该芯片，整板 4 盘位共 8 颗，分别独立控制对应盘位的 12V 与 5V 两路 SATA 供电。

JTHuA 功率开关芯片 核心规格参数（AI生成）：

  • 核心功能：单通道高侧供电开关，集成软启动、过流限流、过温关断、输入欠压锁定；每盘位 2 颗分别管控 12V 主供电与 5V 辅助供电，实现双路独立通断与独立保护
  • 通路特性：内置低内阻功率 MOS 管，导通压降低、自身发热小，可承载机械硬盘启动瞬间的冲击电流，完整支持硬盘热插拔操作
  • 保护价值：单路供电出现短路、过流故障时，对应通道会快速切断供电，故障隔离精度到单盘单路，避免故障扩散烧毁主板或其他硬盘
  • 封装形式：SOP-8 贴片封装，体积紧凑，适合硬盘背板高密度布局
  • 应用定位：NAS、服务器硬盘背板的主流成熟方案，是实现完整 SATA 热插拔、分级供电保护的核心器件

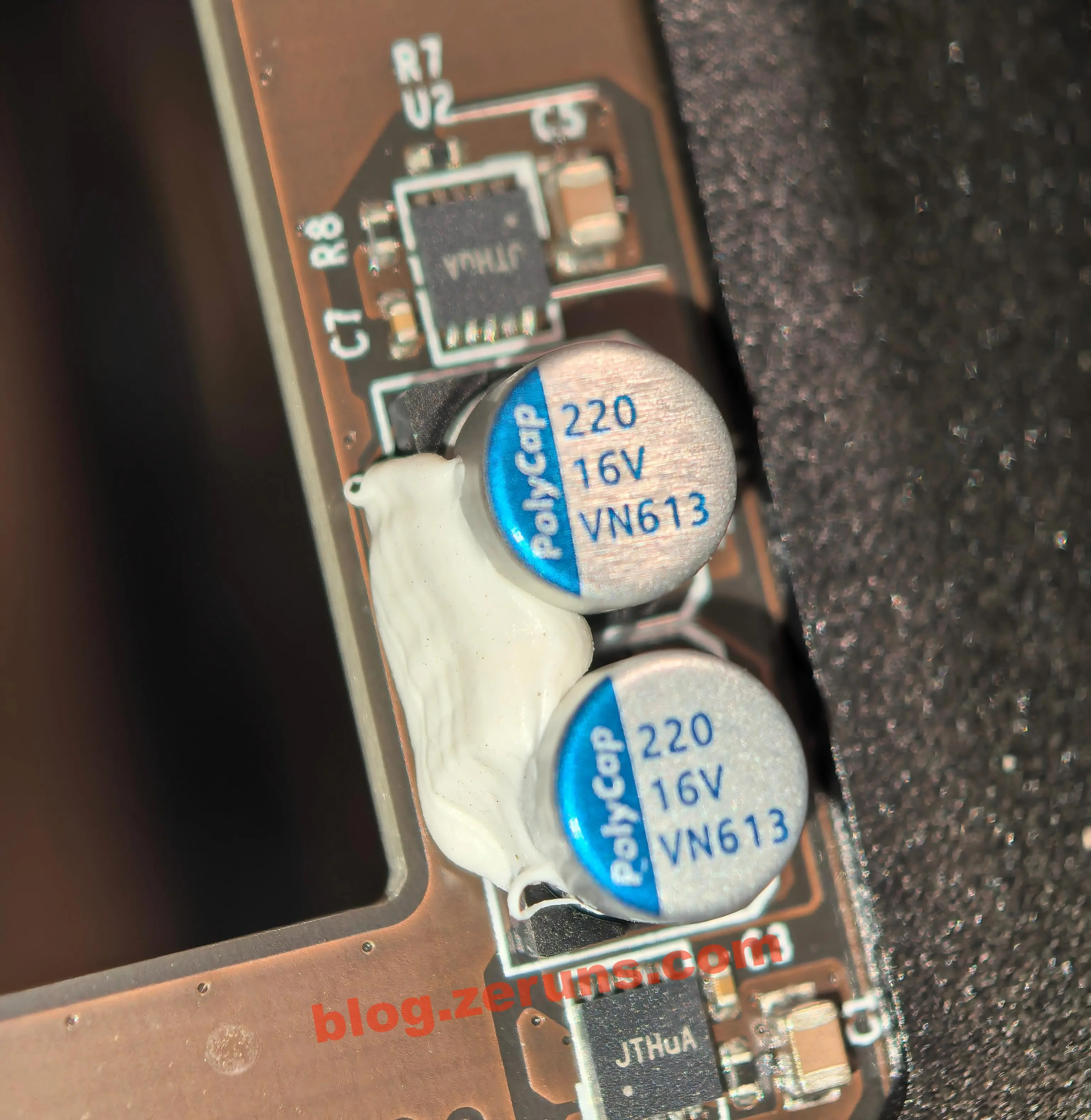

配套的供电滤波电容为 PolyCap（深圳市柏瑞凯电子科技） 聚合物铝电解固态电容，与开关芯片一一对应，每盘位 2 颗分别负责 12V、5V 通路的本地滤波。

PolyCap VN613 滤波电容 核心规格参数（AI生成）：

  • 电气规格：单颗容量 220μF，耐压 16V，余量充足，适配硬盘 12V/5V 供电的纹波抑制需求
  • 功能作用：本地储能、平滑电压纹波，吸收硬盘启动、高速读写时的电流尖峰，稳定供电电压，降低硬盘读写出错概率
  • 材质特性：聚合物电解质结构，相比普通液态电解电容寿命更长、高温稳定性更优，适配 NAS 7×24 小时不间断运行场景
  • 结构加固：电容引脚处打有白色硅胶加固，可缓解运输、震动带来的应力，避免引脚脱焊虚接

每盘位双开关 + 双电容的独立双路设计，完全遵循 SATA 供电规范，故障隔离粒度更细，热插拔兼容性、供电稳定性都优于单芯片方案，是中高端 NAS 背板的标准可靠设计。

还有一个主要原因应该是为了实现开机时4个硬盘逐个通电开启，避免同时通电峰值功率过高（机械硬盘因为有电机，启动瞬间电流较大）。

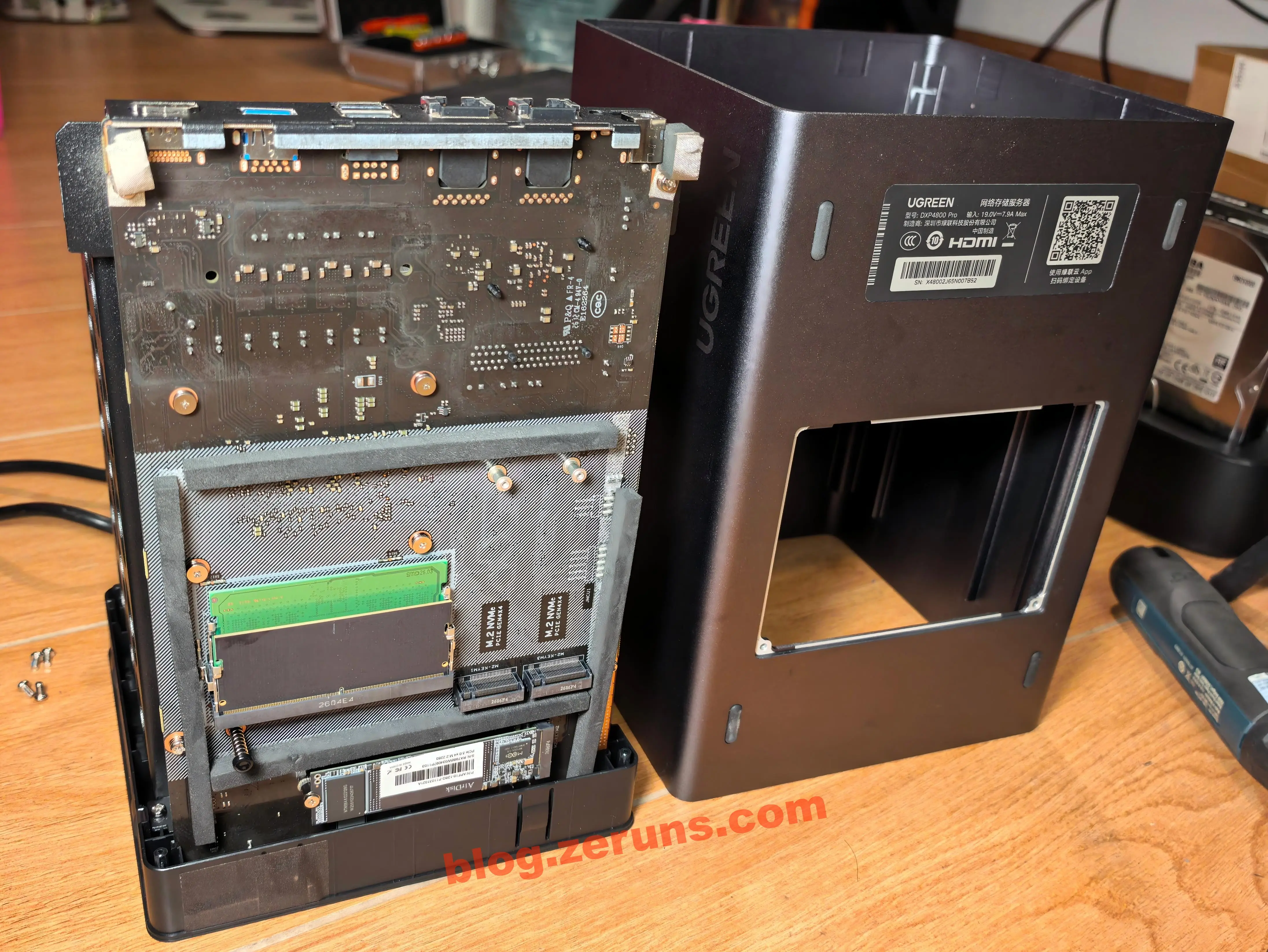

接着从背面提起NAS外框即可把整个外框拆下来（如果已经拆开NAS底部的盖板后需要注意把那个弹簧按下去，不然会卡住），拆下外框后可看到主板背面，可以看到盖板处是被用泡棉围了一圈隔开的，防止拆开小盖板后不小心将异物弄进去。

主板背面有点发白，疑似存在助焊剂残留未清理干净。

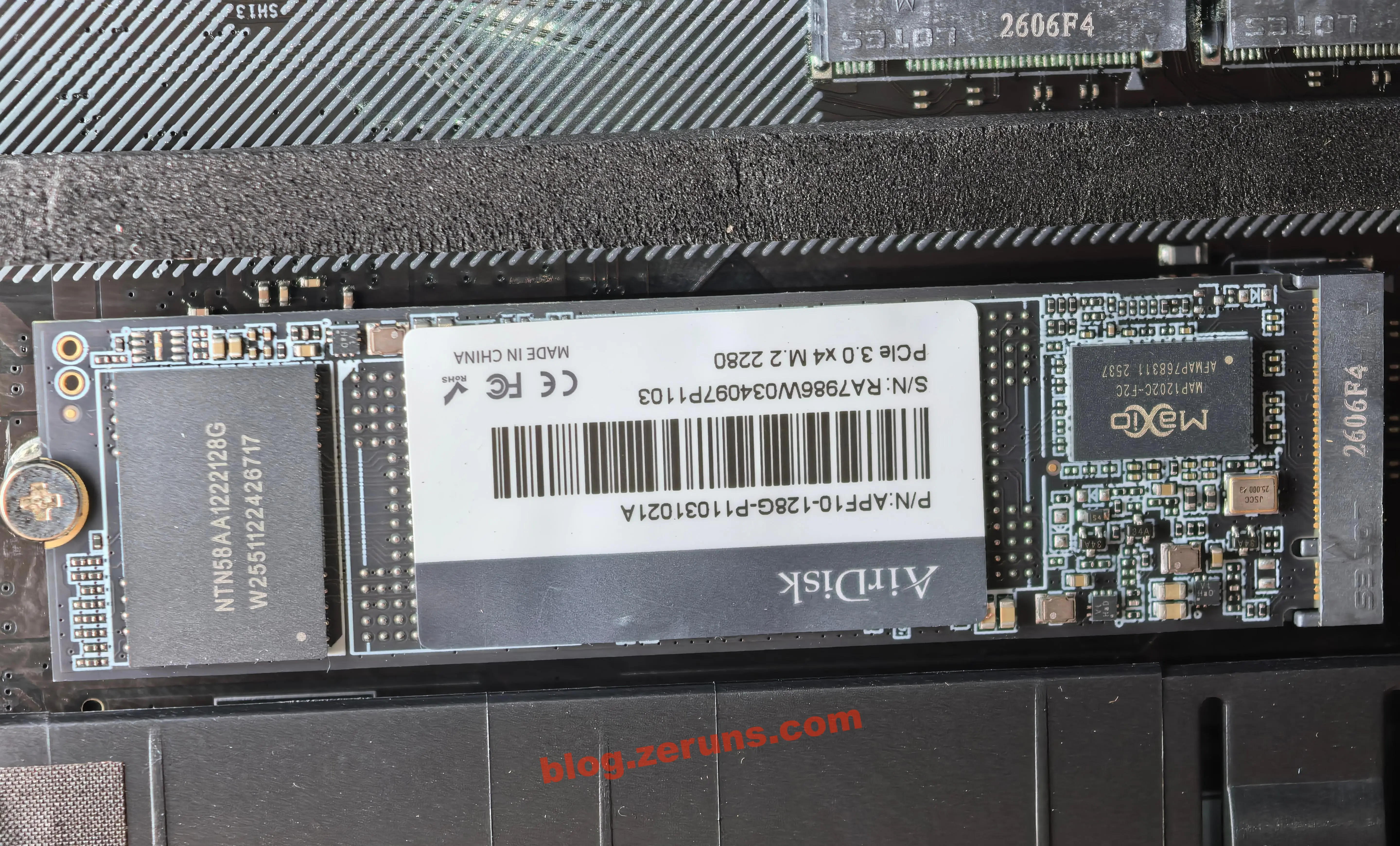

NAS 预装系统固态硬盘，型号为 APF10-128G-P11031021A，是江波龙旗下 AirDisk 品牌出品的 PCIe 3.0 NVMe M.2 固态盘，作为绿联 DXP4800 Pro 的出厂内置系统盘，负责承载 NAS 操作系统。（我旧的威联通NAS系统盘好像是用的eMMC，开机极慢）

AirDisk 128GB NVMe 系统盘 核心规格参数（AI生成）：

  • 接口协议：PCIe 3.0 x4 NVMe 1.4，标准 M.2 2280 形态，直连 CPU PCIe 通道，4K 随机延迟远低于传统 SATA 固态
  • 标称容量：128GB，容量精准适配 NAS 系统场景，可完整容纳系统、Docker 插件、日志文件与临时缓存
  • 主控芯片：国产联芸科技（Maxio）MAP1202C-F2C，无 DRAM 设计，支持 HMB 主机内存缓冲，低功耗、兼容性强，是入门级 NVMe 固态的成熟主控方案
  • 闪存颗粒：江波龙（Longsys）自封装的 3D TLC 闪存颗粒，丝印型号为 NTN58AA1222128G，单颗颗粒生产批次为 2551 周（2025 年第 51 周），整盘共 2 颗组成 128GB 容量，耐久度适配系统盘轻负载长期写入
  • 产品定位：专门面向系统盘轻负载场景优化，主打 7×24 小时运行稳定性，不追求极致连续读写，侧重低延迟与长期可靠性

对于 NAS 而言，系统盘的低延迟比高连续速度更影响日常使用体验，这款 PCIe 固态可以明显提升系统启动、网页后台响应、Docker 容器加载的速度；128GB 的容量也避免了大容量固态的成本浪费，是四盘位 NAS 机型里很务实的标配方案。

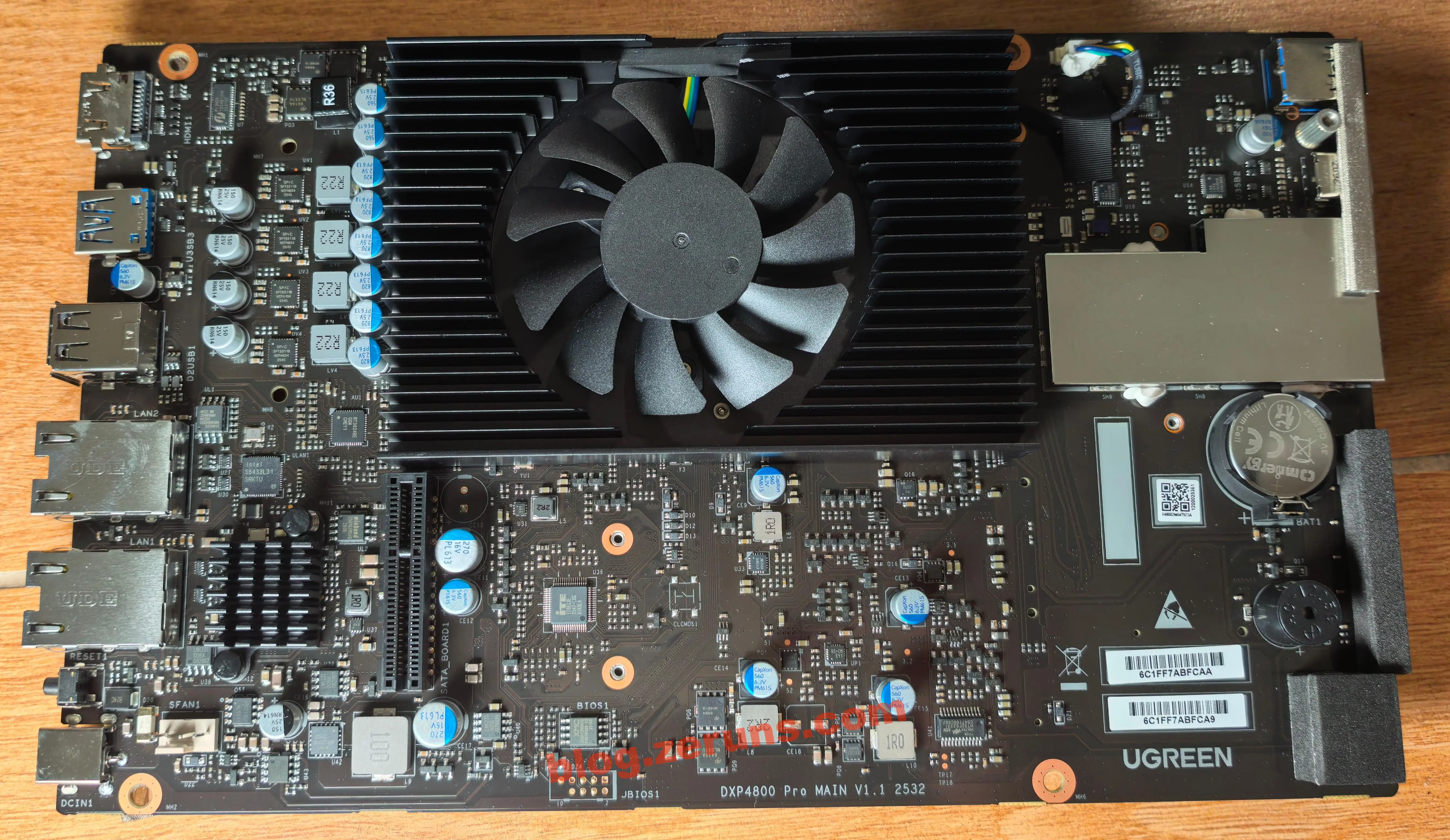

拆下主板，主板正面，板号标注为 DXP4800 Pro MAIN V1.1，生产批次 2532（2025 年第 32 周），是专为四盘位 NAS 定制的 x86 架构专用主板。整板以 Intel 低功耗处理器为核心，高度集成了网络、存储、IO、供电全套电路，布局紧凑规整，针对 NAS 7×24 小时不间断运行的场景做了稳定性优化。

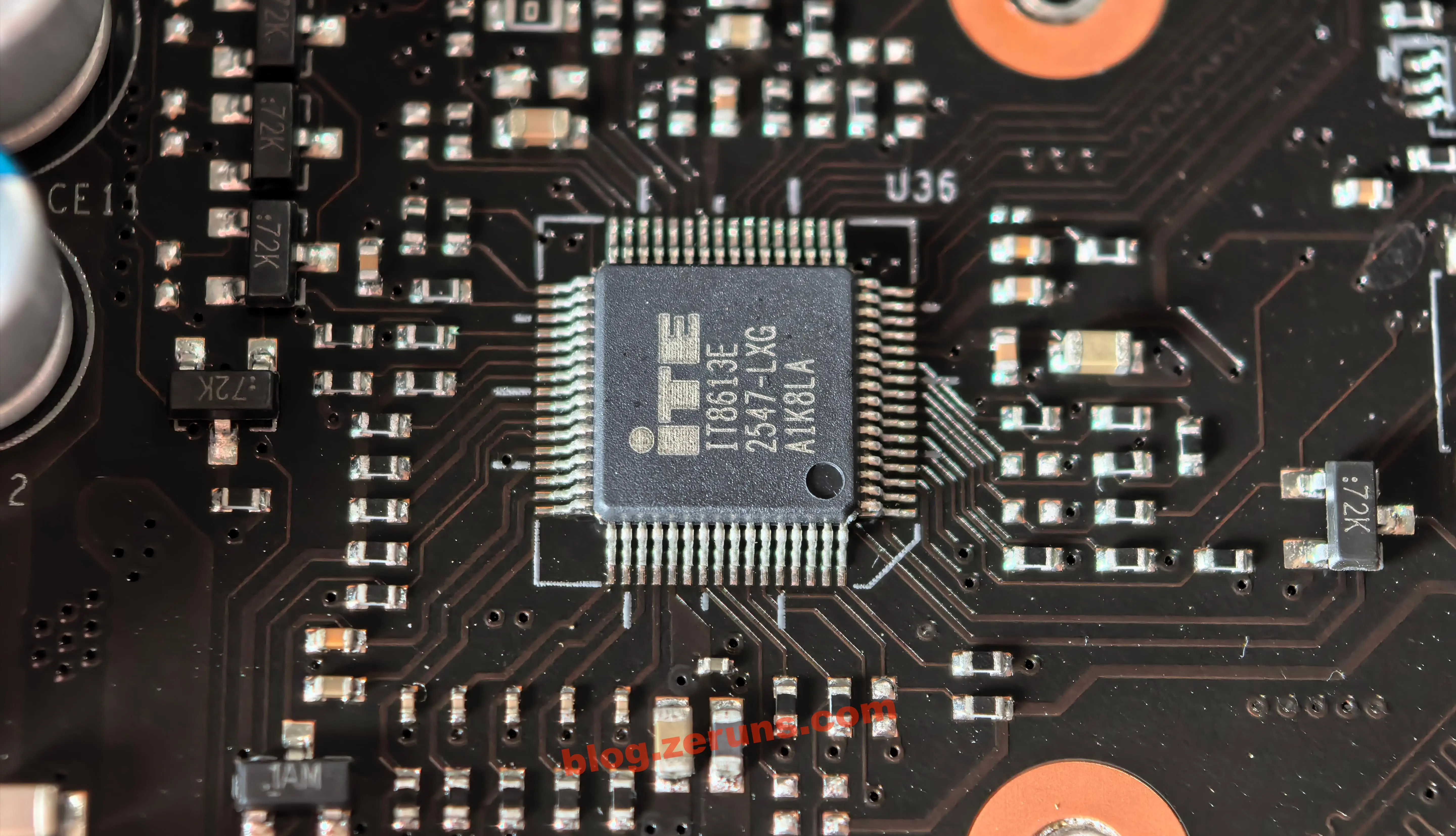

主板上的嵌入式控制芯片（EC），型号为 IT8613E ，是台湾联阳半导体（ITE）出品的 Super I/O/EC 嵌入式控制器，是 x86 架构主板的核心辅助管理芯片，负责整机底层硬件的监控与控制。

IT8613E 核心规格参数（AI生成）：

  • 核心功能：集成超级 I/O 与嵌入式控制器功能，负责主板上电时序管理、硬件状态监控、风扇智能调速、按键与指示灯逻辑控制，以及待机休眠唤醒管理
  • 监控能力：支持多路温度、电压、风扇转速实时侦测，可采集 CPU、主板、硬盘仓的温度数据，配合系统实现过温保护、故障告警与动态温控
  • 外设接管：统一控制前面板电源键、复位键、电源 / 硬盘状态灯、故障蜂鸣器等低速外设，同时管理 RTC 时钟与部分待机供电通路
  • 封装批次：LQFP 贴片封装，丝印2547代表 2025 年第 47 周生产，属于较新的量产批次
  • 应用定位：广泛应用于 NAS、工控主板、迷你主机等 x86 平台，是脱离操作系统的底层硬件管家，适配 7×24 小时不间断运行场景

在 DXP4800 Pro 中，这颗芯片是整机的底层硬件管理核心，即使主 CPU 关机或休眠，它仍保持待机工作，负责响应远程唤醒、定时开机等指令；同时它也是风扇调速的核心执行单元，根据实时温度动态调节 CPU 与机箱风扇转速，平衡散热效率与日常静音表现。

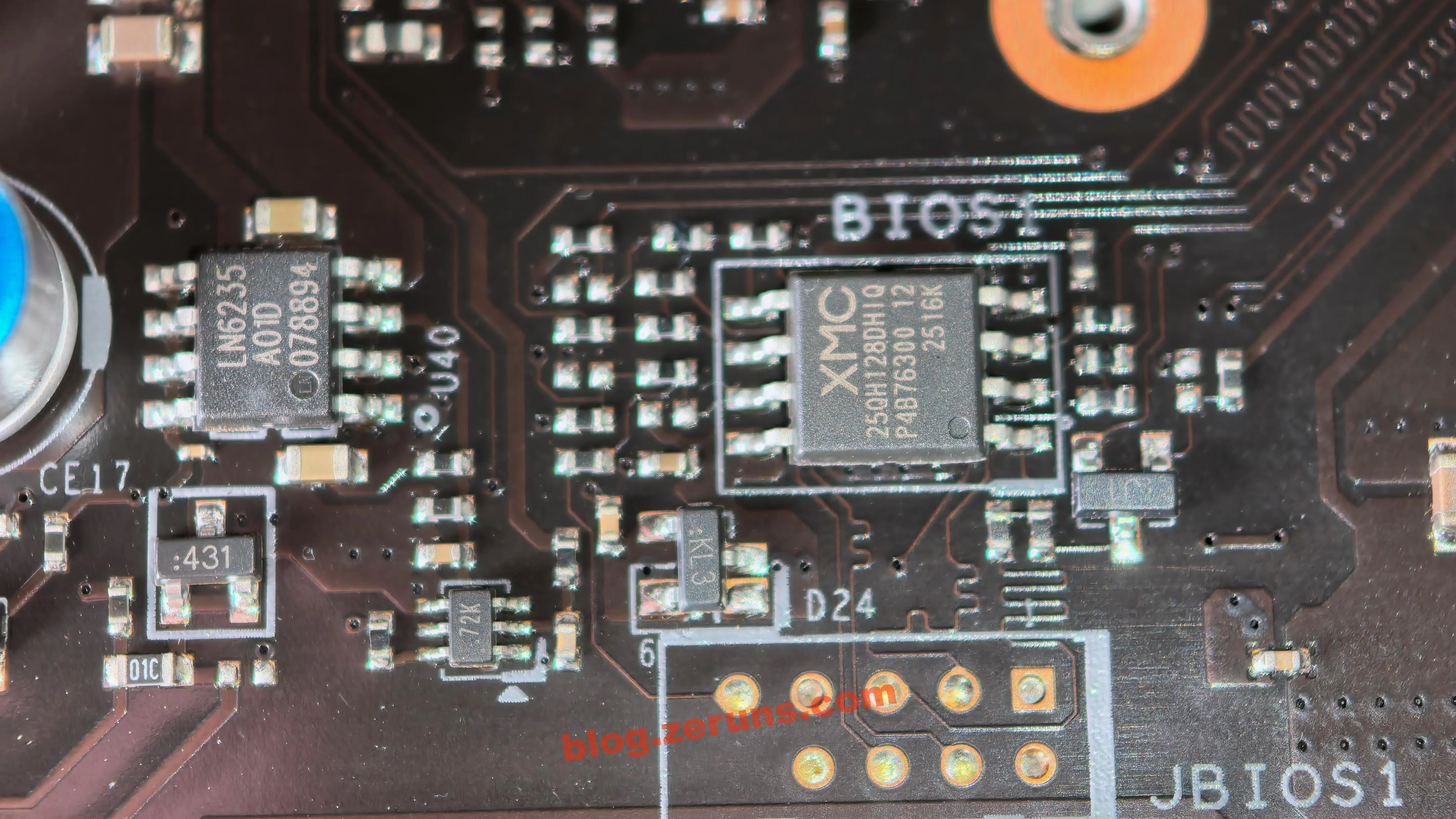

主板 BIOS 固件存储芯片，型号为 XMC 25QH128DHIQ，是武汉新芯（XMC）出品的 SPI NOR 闪存芯片，对应板上丝印 BIOS1 位置，负责存储整机 UEFI BIOS 固件，是 x86 平台上电启动的核心载体。

XMC 25QH128DHIQ 核心规格参数（AI生成）：

  • 存储容量：128Mbit（折合 16MB），容量充裕，可完整存放 UEFI BIOS 代码、开机 Logo、硬件初始化程序以及厂商定制功能
  • 接口协议：标准 4 线 SPI 串行接口，支持高速读写模式，上电时由 CPU 通过 SPI 总线读取固件完成硬件初始化
  • 芯片类型：3.3V 供电的工业级 NOR 闪存，数据保存寿命长、擦写可靠性高，适配 NAS 7×24 小时长期运行的场景
  • 生产批次：丝印 2516K，对应 2025 年第 16 周生产，属于较新的量产批次
  • 配套设计：板侧预留 JBIOS1 烧录触点，可直接用编程器离线读写固件，方便 BIOS 救砖、固件修改与升级调试

旁边丝印 LN6235 的芯片为配套的 LDO 低压差线性稳压器，负责将主板待机电压转换为稳定的 3.3V，为 BIOS 闪存及周边待机电路供电，保障断电待机状态下固件数据安全、上电时读取稳定。

在 DXP4800 Pro 中，这颗芯片存储了绿联定制化的 UEFI BIOS 固件，包含硬盘引导、硬件初始化、功耗调校等专属配置；预留的烧录焊盘也提升了后期维护的便利性，是 x86 架构 NAS 主板的标准可靠设计。

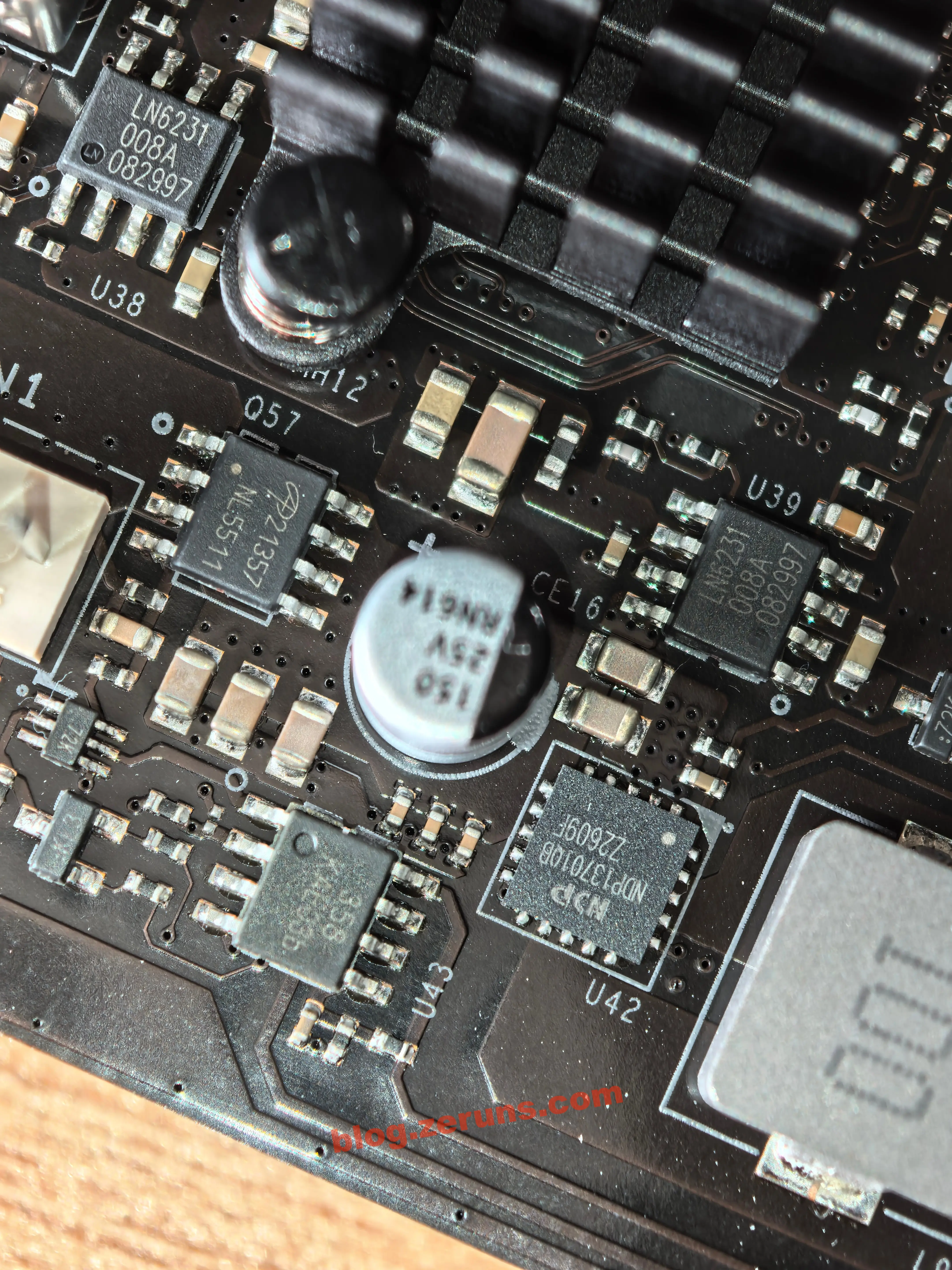

DC电源输入接口旁的照片，主板的大电流同步降压电源芯片，型号为 NDP13701QB，是芯潭微（NDP）出品的高效率单片 DC-DC 转换器，负责将整机 19V 直流输入降压为稳定的低压大电流供电，主要为硬盘回路、PCIe 扩展槽、外设接口提供核心电源支撑。

NDP13701QB 核心规格参数（部分AI生成）：

  • 输入范围：7.5V~30V 宽电压输入，完美适配整机 19V 电源适配器的供电规格，电压余量充足，适配不同地区的电源适配器
  • 输出能力：最大 7A 连续输出电流，支持恒压 / 恒流双模式，可满足 4 块机械硬盘同时启动、满负载运行的电流需求
  • 转换效率：内置低内阻功率 MOS 管，典型工况下峰值效率可达 95%，自身发热极低，无需额外散热片即可稳定工作，契合 NAS 低功耗长续航的设计取向
  • 保护特性：集成软启动、过流短路保护、过热关断、欠压锁定全套保护机制，负载故障时可快速切断输出，避免故障扩散损坏后端设备
  • 封装批次：QFN-20（5×5mm）紧凑型封装，丝印批次22609F，是工业级电源管理领域的成熟量产方案

周边配套器件

  • LN6231 LDO 稳压器
  • NL5511 功率MOS管
  • 150μF/25V 铝电解电容，应该是用作降压电路输入滤波与储能
  • 10μH 一体成型电感，用于buck降压电路

还有一个358运放，应该是用于风扇转速信号调理的。

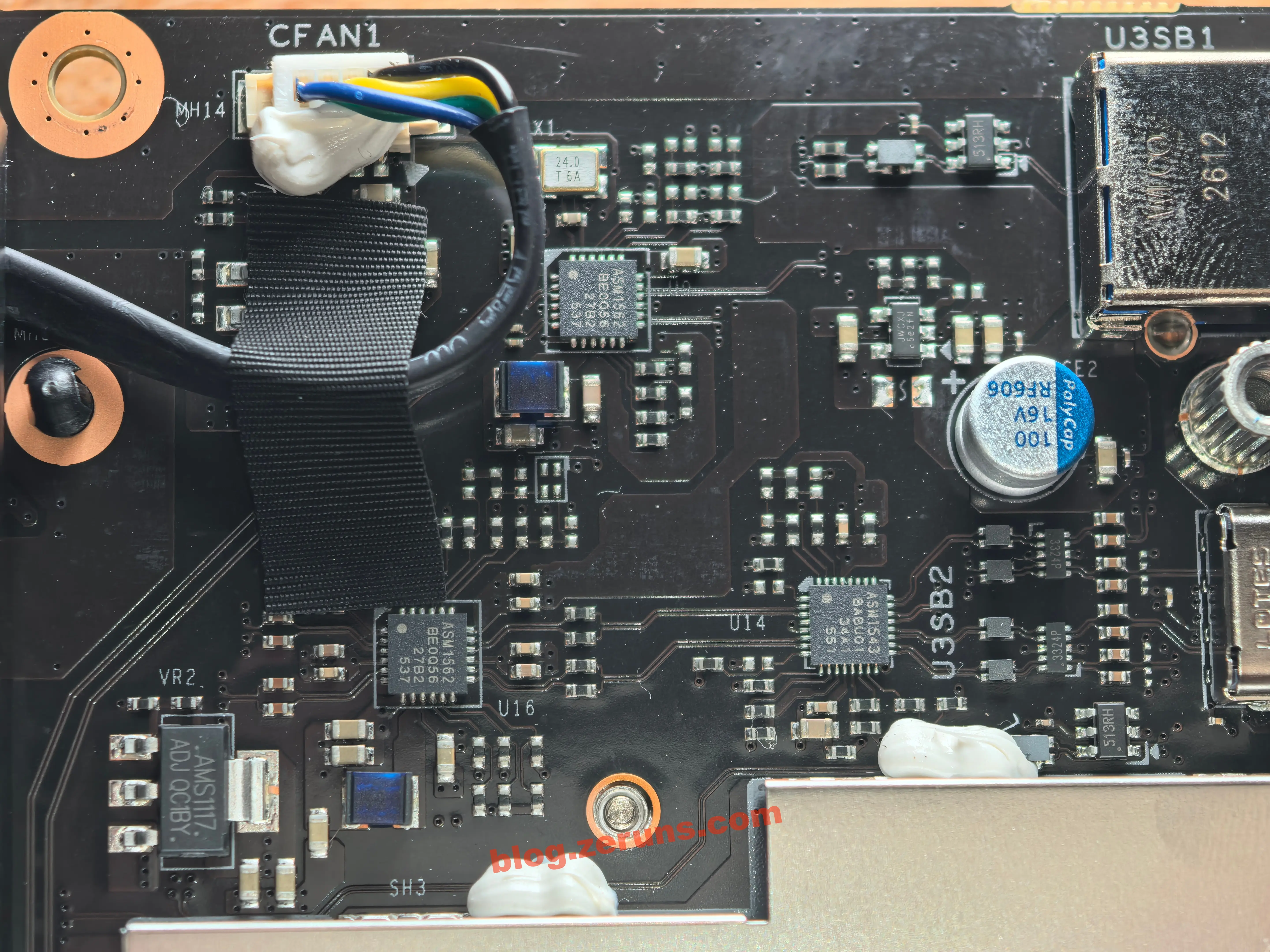

这一区域为前置 USB 3.2 Gen2 10Gbps 接口专属信号调理电路，由 2 颗 ASM1562 + 1 颗 ASM1543 组成，均为台湾祥硕科技出品，完整服务于前置 Type-A 与 Type-C 两个 10Gbps 高速接口，专门抵消主板到前面板的长排线、长 PCB 走线带来的高速信号衰减与失真，同时实现 Type-C 接口的正反插自适应与供电保护。

ASM1562 USB 3.2 Gen2 10Gbps 信号重定时芯片（AI生成）

  • 核心定位：单通道 SuperSpeed USB 3.2 Gen2 信号 Retimer（重定时芯片，比普通 ReDriver 更强），最高支持 10Gbps 传输速率，是 10Gbps 长距离走线的核心信号修复器件ASMedia Te...
  • 技术原理：集成自适应均衡器（CTLE）、时钟数据恢复电路（CDR）与发送端去加重技术，可修复长走线、排线带来的信号衰减、抖动与串扰，重构干净的数字信号，大幅提升 10Gbps 接口在长链路下的稳定性与兼容性
  • 通道分工：两颗芯片独立对应两路高速通道，一颗负责前置 Type-A 接口的完整 10Gbps 收发链路，另一颗配合 ASM1543 服务 Type-C 接口的高速信号通路，保证正反插状态下均能跑满 10Gbps 带宽
  • 设计价值：NAS 前面板需通过内置排线连接主板，10Gbps 差分信号在长链路上损耗极大，这两颗芯片可完整补偿链路损耗，外接高速移动固态硬盘时能稳定跑满近 1GB/s 的实际传输速度，避免出现识别失败、传输掉速、偶发断连等问题
  • 封装批次：标准贴片封装，丝印批次对应 2025 年量产，是消费级与工控级主板前置 10Gbps 接口的主流成熟方案

ASM1543 USB 3.2 Gen2 Type-C 多路复用控制芯片（AI生成）

  • 核心定位：集成 Type-C CC 逻辑控制、正反插信号切换、供电管理于一体的 Type-C 专用接口芯片，支持 10Gbps SuperSpeed USB 信号通路切换

  • 核心功能：

    1. 正反插检测与切换：内置 CC 引脚检测逻辑，自动识别 Type-C 设备插入方向，通过内部 4:2 差分信号开关切换高速数据通路，实现无方向盲插且速率无损失
    2. 供电管理与保护：管控 Type-C 接口的 VBUS 供电输出，支持 VCONN 供电，集成过流保护机制，外接设备短路时可快速切断供电，保护主板电路
    3. 信号完整性优化：开关通道插入损耗极低，5GHz 下仅 - 1.78dB，对 10Gbps 信号影响极小，配合 ASM1562 可实现全链路信号质量最优
  • 场景适配：是前置 Type-C 10Gbps 接口的标准配套方案，在 NAS、台式机主板中广泛应用，完整兼容 USB 3.2 Gen2 规范

接口处均有ESD防护电路。

下面屏蔽罩内是SD卡槽和相关电路，不太理解为什么SD卡部分电路要加屏蔽罩，工作频率和传输速率也没有上面的USB电路高啊，有没有大佬讲讲？

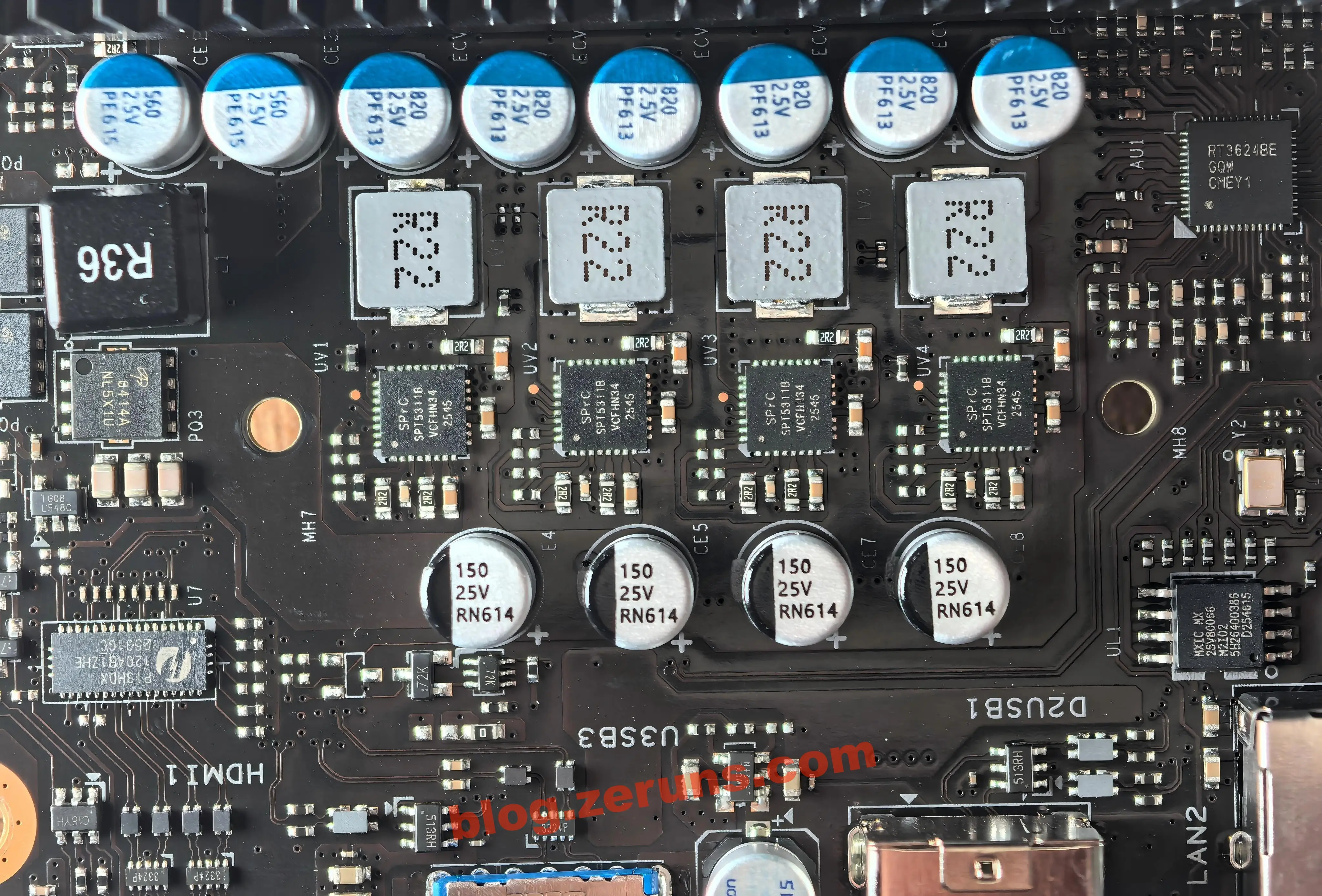

AI生成：这一区域为 i3-1315U 处理器的核心多相供电模组，以立锜 RT3624BE 为 PWM 控制核心，搭配 4 路一体化 DrMOS 功率级，配合低感值储能电感、低 ESR 聚合物固态电容组成完整的同步降压供电系统，为 CPU 核心提供高精度、大动态范围的稳定供电，充足的冗余设计适配 NAS 7×24 小时长时间运行的可靠性需求。

RT3624BE 多相 PWM 供电控制器

  • 规范适配：台湾立锜科技出品，专为 Intel 12/13 代酷睿移动平台设计，遵循 IMVP9.1 供电协议，与板载 i3-1315U 处理器原生适配
  • 相数架构：支持 4 相 CPU 核心供电 + 1 相核显辅助供电的多相控制架构，本板采用 4 相核心供电设计，多相交错导通可大幅降低输出电压纹波，同时减小输入侧的电流应力
  • 能效优化：支持 Intel VID 动态电压调节，可跟随 CPU 负载实时精准调整输出电压；轻载下自动缩减工作相数、开启二极管仿真模式，降低开关损耗，契合 NAS 日常低负载长待机的使用场景
  • 保护机制：内置逐周期过流保护、输出过压 / 欠压保护、芯片过温保护、输入欠压锁定，故障时可快速关断所有功率级，避免异常电压损坏处理器
  • 产品定位：QFN 紧凑型封装，是迷你主机、NAS、工控主板等移动 x86 平台广泛采用的成熟供电方案

SPT5311B 一体化 DrMOS 功率级（共 4 颗，每相 1 颗）

  • 芯片定位：集成门极驱动、高端 MOS 管、低端 MOS 管于单芯片的一体化功率级，替代传统分立驱动 + 双 MOS 管的方案，布板更紧凑、驱动损耗更低、故障响应更快
  • 输出能力：单颗支持 30A 以上连续输出电流，内置低内阻功率管，同步整流架构下转换效率优异；4 相配齐后整组峰值输出能力超 120A，对于 15W TDP 的 i3-1315U 而言供电冗余非常充足
  • 集成保护：内置过流、过温检测电路，可直接向 PWM 主控反馈故障状态，保护响应速度远快于分立方案
  • 批次信息：丝印批次 2545，对应 2025 年第 45 周量产；高冗余设计让供电电路长期工作在低负载区间，发热更低、寿命更长，适配 NAS 不间断运行需求

配套储能与滤波无源器件

  • 一体成型储能电感（4 颗，丝印 R22）：每相对应 1 颗 0.22μH 磁屏蔽一体成型电感，是 Buck 降压电路的核心储能元件，负责平滑开关波形、输出持续直流；磁屏蔽结构可降低电磁辐射，大电流下饱和特性优异
  • 输出滤波固态电容（8 颗 820μF 2.5V PF613）：并联在供电输出端，为聚合物固态电容，ESR 极低、纹波抑制能力强，可快速响应 CPU 负载突变的电流需求，将输出电压纹波压制在毫伏级；2.5V 耐压针对 CPU 核心低压大电流场景优化，容量密度更高
  • 输入滤波电解电容（4 颗 150μF 25V）：布置在供电模组输入端，承担输入储能与纹波滤波作用，平滑前端 19V 输入的电压波动，同时为 CPU 负载突变提供瞬态电流储备

NL5X10 N沟道功率MOS管

  • 器件身份：南麟电子出品的大功率 N沟道MOS管，导通内阻低、开关速度快
  • 电路作用：布置在供电输入侧，作为 CPU 供电域的主电源开关，受 EC 芯片管控的上电时序控制，开机时按顺序导通、关机时有序下电；同时可配合采样电阻实现输入过流保护，故障时快速切断供电输入，避免故障向后级扩散

左下角丝印 HDMI1 旁的芯片型号为 PI3HDX1204B1，是美台半导体（Diodes，原 Pericom）出品的四通道 HDMI 2.0 限幅型 ReDriver，布置在后置 HDMI 接口前端，专门补偿 CPU 核显到视频接口的 PCB 走线信号损耗，保障高速视频输出的稳定性。

PI3HDX1204B1 核心规格参数：

  • 协议速率：完全兼容 HDMI 2.0 标准，单通道最高传输速率 6Gbps，四通道总带宽 18Gbps，可支撑 4K@60Hz RGB 8bit 视频输出；向下兼容 HDMI 1.4、DVI 信号，同时支持 DP++ 双模电平转换
  • 信号增强：输入均衡支持 16 级可调，6Gbps 速率下最大均衡量可达 + 22.2dB，可抵消长 PCB 走线、接插件带来的高频信号衰减；配套 4 级去加重、4 级输出摆幅调节，且每个通道可独立配置参数
  • 性能特性：限幅型重驱动架构，附加抖动性能比传统 CMOS 方案提升 1 倍，输出信号眼图质量更优；内置通道活动检测器，支持 50Ω/200kΩ 两档输入终端电阻切换
  • 配置方式：支持引脚硬绑定与 I2C 软件编程两种配置模式，可根据实际走线长度灵活调校信号参数，适配不同主板布局
  • 电气封装：3.3V 单电源供电，工业级工作温度范围 - 40℃~85℃；采用 42 引脚超薄 TQFN 封装（3.4×9mm），适合主板接口边缘的紧凑布局
  • 集成功能：自带 DDC 通道电平转换，支持 5V 转 3.3V 的热插拔检测信号适配，无需额外外挂电平转换芯片，简化外围电路

在 DXP4800 Pro 中，这颗芯片承接 i3-1315U 核显输出的 HDMI 2.0 视频信号，补偿 CPU 到后置接口的长走线损耗，避免外接显示器出现闪屏、花屏、分辨率上不去的问题，是带视频输出的 x86 NAS、迷你主机的标准信号优化方案。

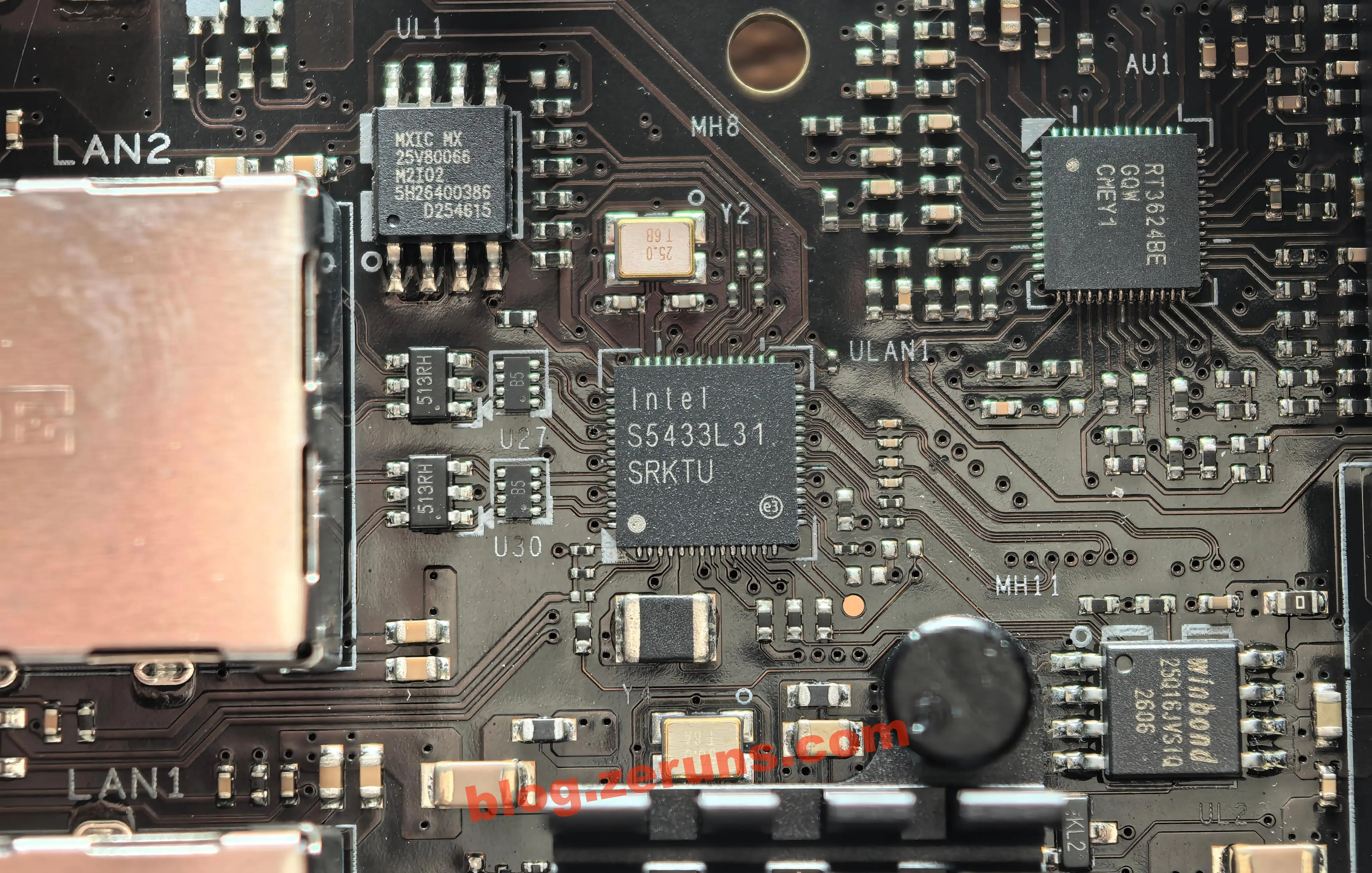

AI生成：本区域为主板双以太网接口电路，包含一路完整可见的 2.5Gbps 以太网通路，以及一路被散热片覆盖的万兆以太网通路，两路独立设计、分别管控对应网口，共同构成整机的网络接入硬件基础。

Intel I226-V 2.5Gbps 以太网控制器（丝印 Intel S5433L31 SRKTU）

  • 芯片定位：Intel 第三代 2.5G 以太网控制器，S-spec 编号 SRKTU，直连 CPU PCIe 3.0 x1 通道，是当前 x86 NAS、迷你主机平台最主流的 2.5G 电口方案
  • 速率与协议：支持 10/100/1000/2500Mbps 四档速率自适应，符合 IEEE 802.3ab/802.3bz 标准；支持 9KB 巨型帧、VLAN 标签、QoS 流量整形，硬件集成 TCP/UDP/IP 校验卸载，可显著降低高并发访问时的 CPU 占用
  • 功耗与可靠性：采用 Intel 10nm 工艺，典型工作功耗低于 1W，发热极低无需额外散热；支持 EEE 能效以太网，空闲状态下可进一步降低功耗，适配 NAS 7×24 小时不间断运行场景
  • 系统兼容性：Linux、Windows 等主流系统均原生驱动支持，各类 NAS 固件可直接识别适配，无需额外调试

旺宏 MX25V80066 SPI NOR 固件闪存

  • 电气规格：旺宏电子出品的工业级低功耗 SPI NOR 闪存，容量 8Mbit（折合 1MB），3.3V 单电源供电，支持宽温工作范围
  • 核心作用：专门为 I226-V 网卡配套，存储网卡固件程序、PHY 校准参数、出厂 MAC 地址与初始化配置；网卡上电时先通过 SPI 总线加载固件，完成自身初始化后再接入 PCIe 总线
  • 可靠性：NOR 闪存擦写寿命长、数据保存稳定性强，适合存放极少修改的固件参数，保障设备长期断电后仍可正常启动网卡

万兆以太网通路（散热片覆盖区域）

  • 主控推测：被散热片覆盖的为万兆以太网主控芯片，NAS 万兆电口的主流选型为 Marvell Aquantia AQC113C、AQC107 等单芯片控制器，直连 CPU PCIe 3.0 x4 通道
  • 速率能力：支持 100M/1G/2.5G/5G/10G 五档速率自适应（NBASE-T 标准），10Gbps 全双工模式下理论带宽 20Gbps，实际大文件连续传输速度可达 1GB/s 以上，可满足局域网高速备份、虚拟化存储挂载等高带宽需求
  • 散热设计：万兆控制器工作功耗与发热量显著高于 2.5G 方案，因此配备独立散热片进行被动散热，保障长时间满速传输时芯片温度稳定，避免出现热降频、链路断连等问题

网口周边配套电路

  • 屏蔽集成网口：两路 RJ45 接口均采用带金属屏蔽外壳的一体化网座，内部集成网络变压器，实现电气隔离、阻抗匹配与共模干扰抑制，同时提升静电、浪涌防护等级
  • ESD 防护阵列：网口差分信号通路串联专用 TVS/ESD 保护器件，可吸收网线插拔、雷击感应带来的高压脉冲，避免浪涌损坏后端网卡主控
  • 独立供电滤波：每路网卡配备独立的 LDO 稳压电路与多颗滤波电容，提供低纹波的纯净供电，减少电源噪声对高速差分信号的干扰，提升长距离网线连接的稳定性与误码率表现

评测

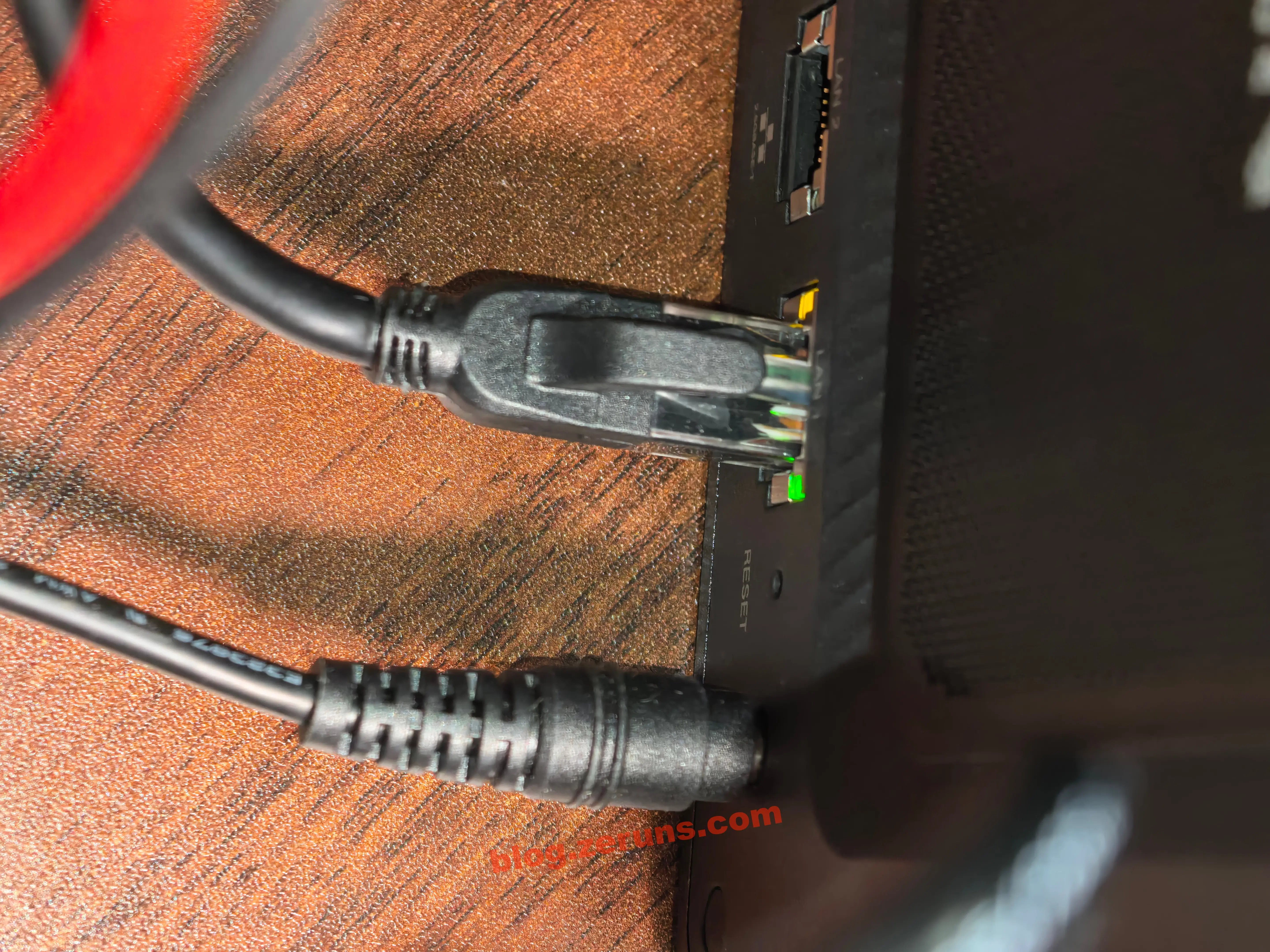

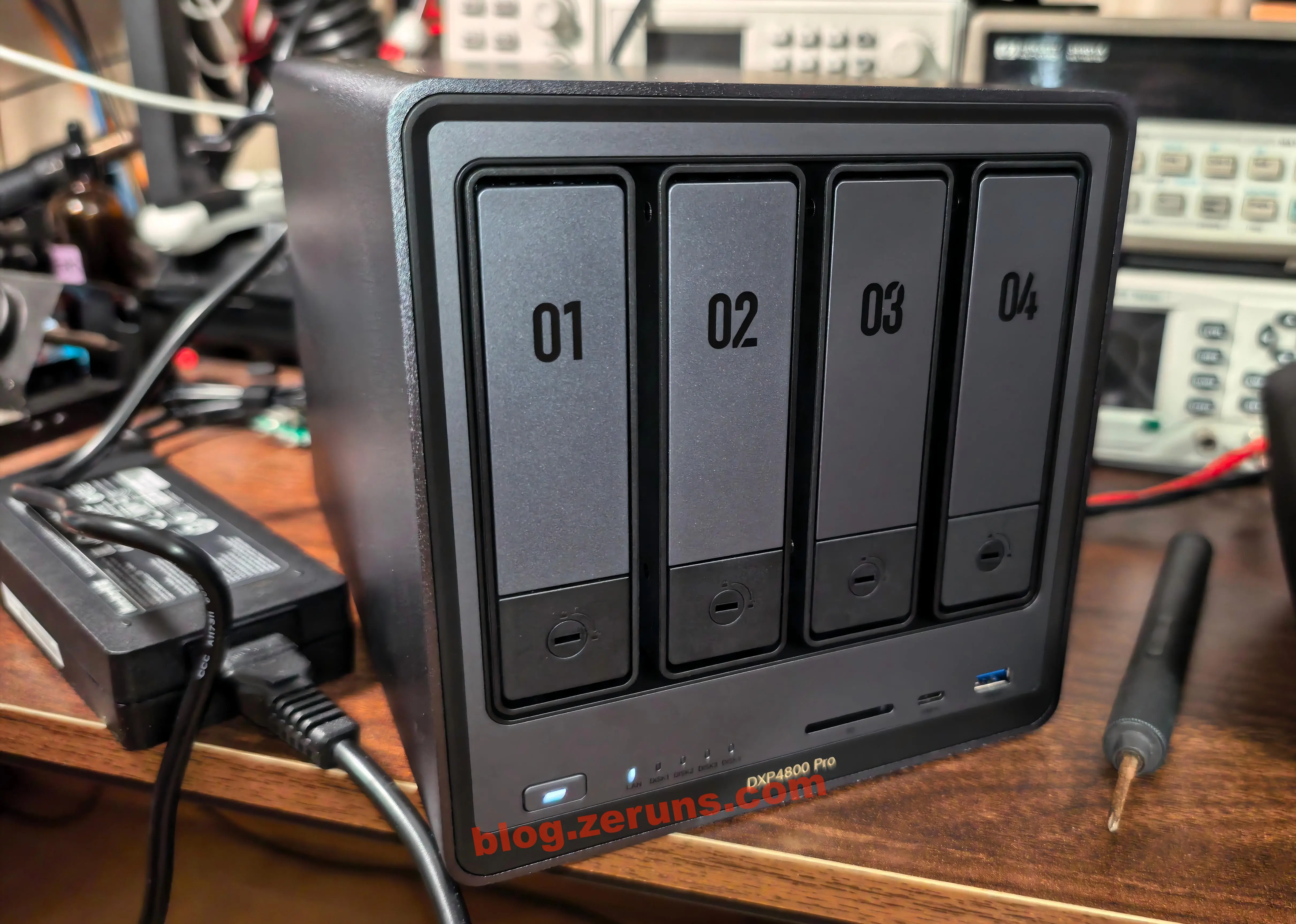

插上电源和网线通电开机。

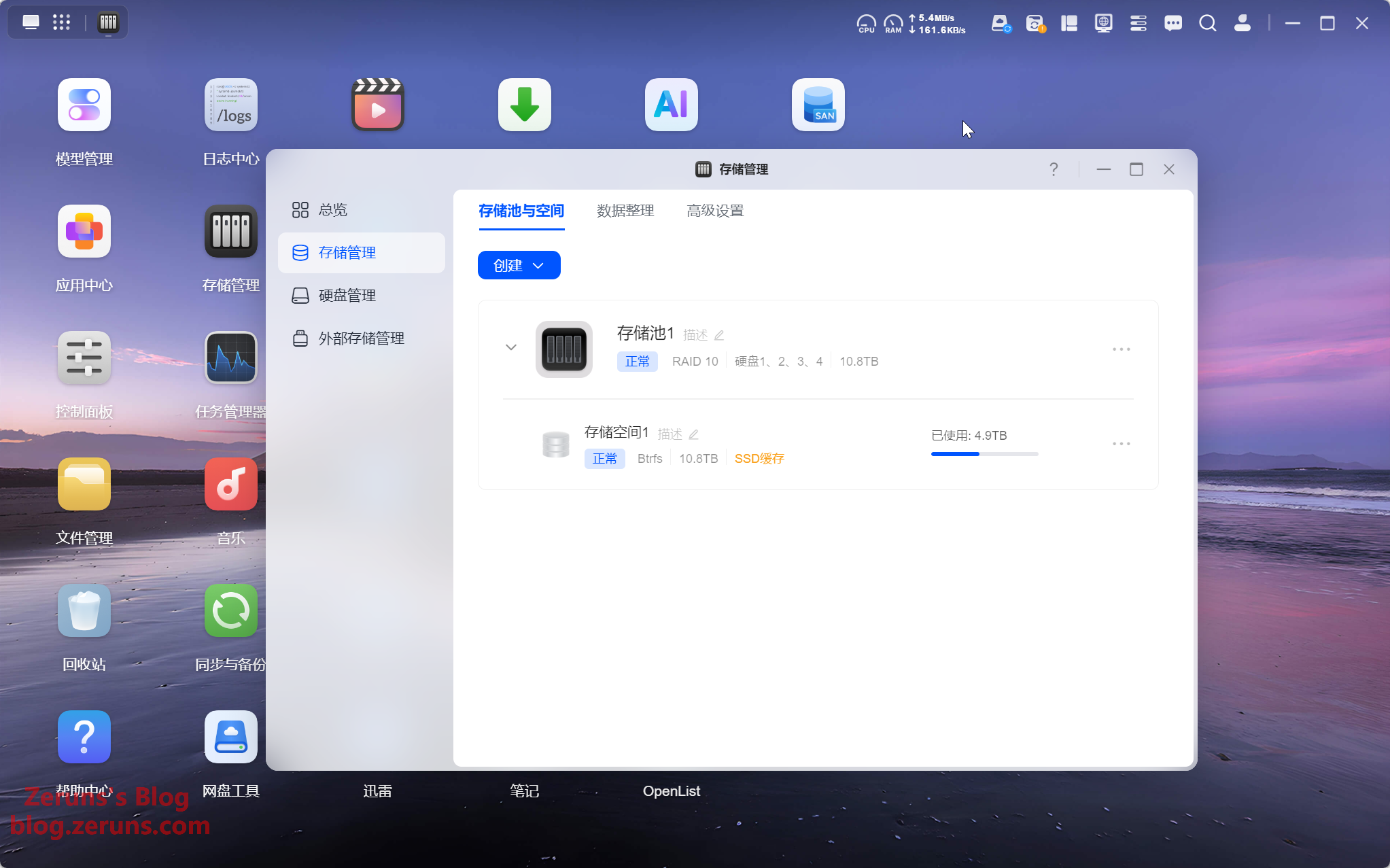

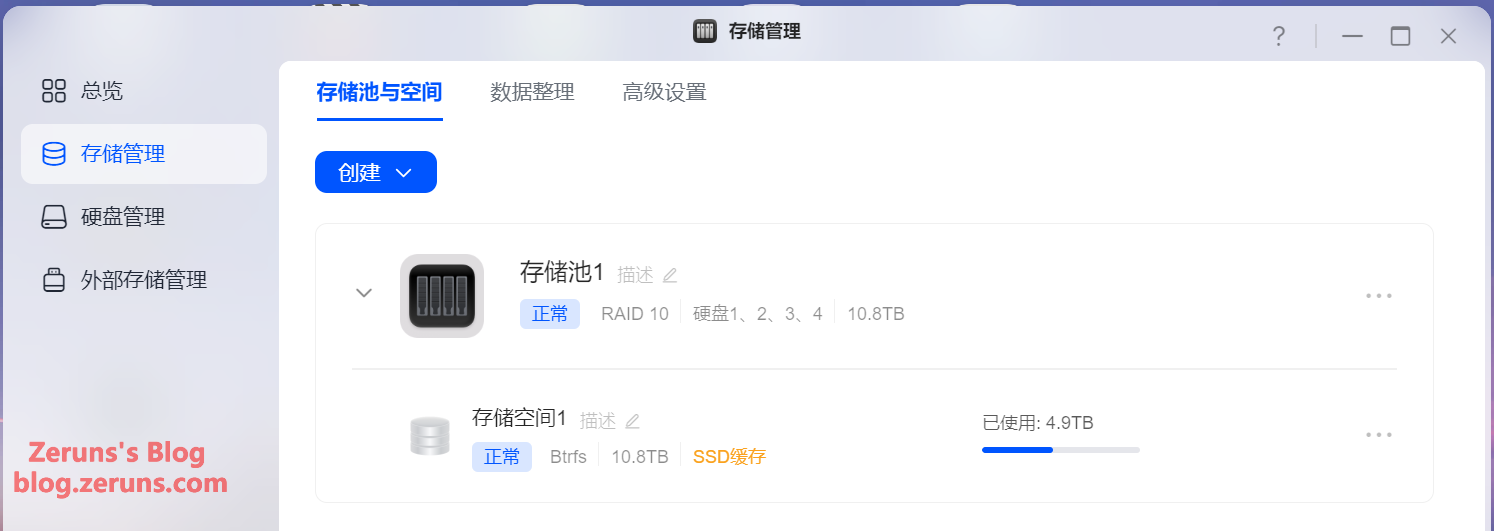

下载绿联NAS客户端后与搜索NAS并按照引导初始化NAS，我组的RAID10磁盘阵列，Btrfs文件系统，加上两个500G的固态做RAID1用于读写缓存。

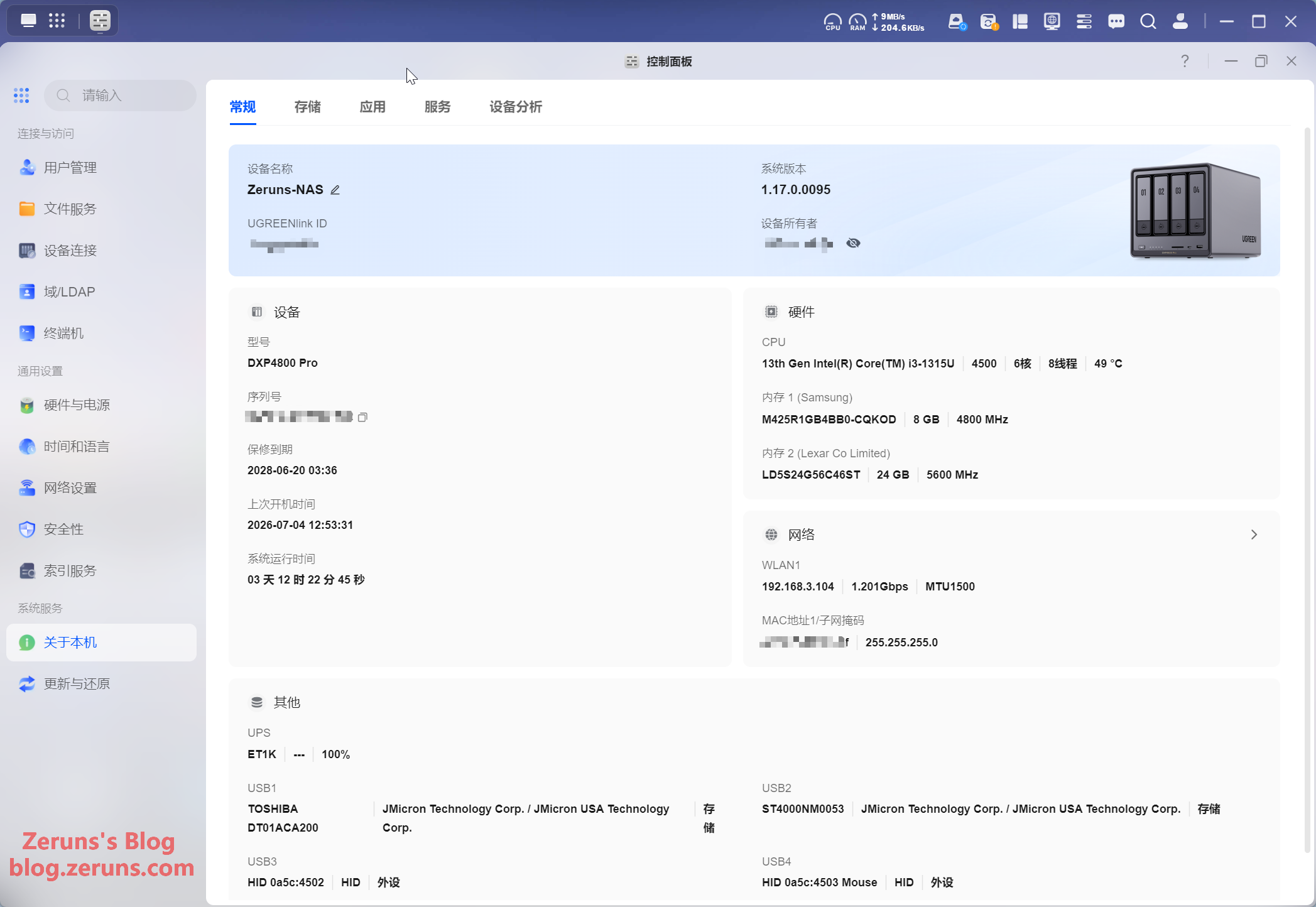

控制面板的关于本机信息如下图。

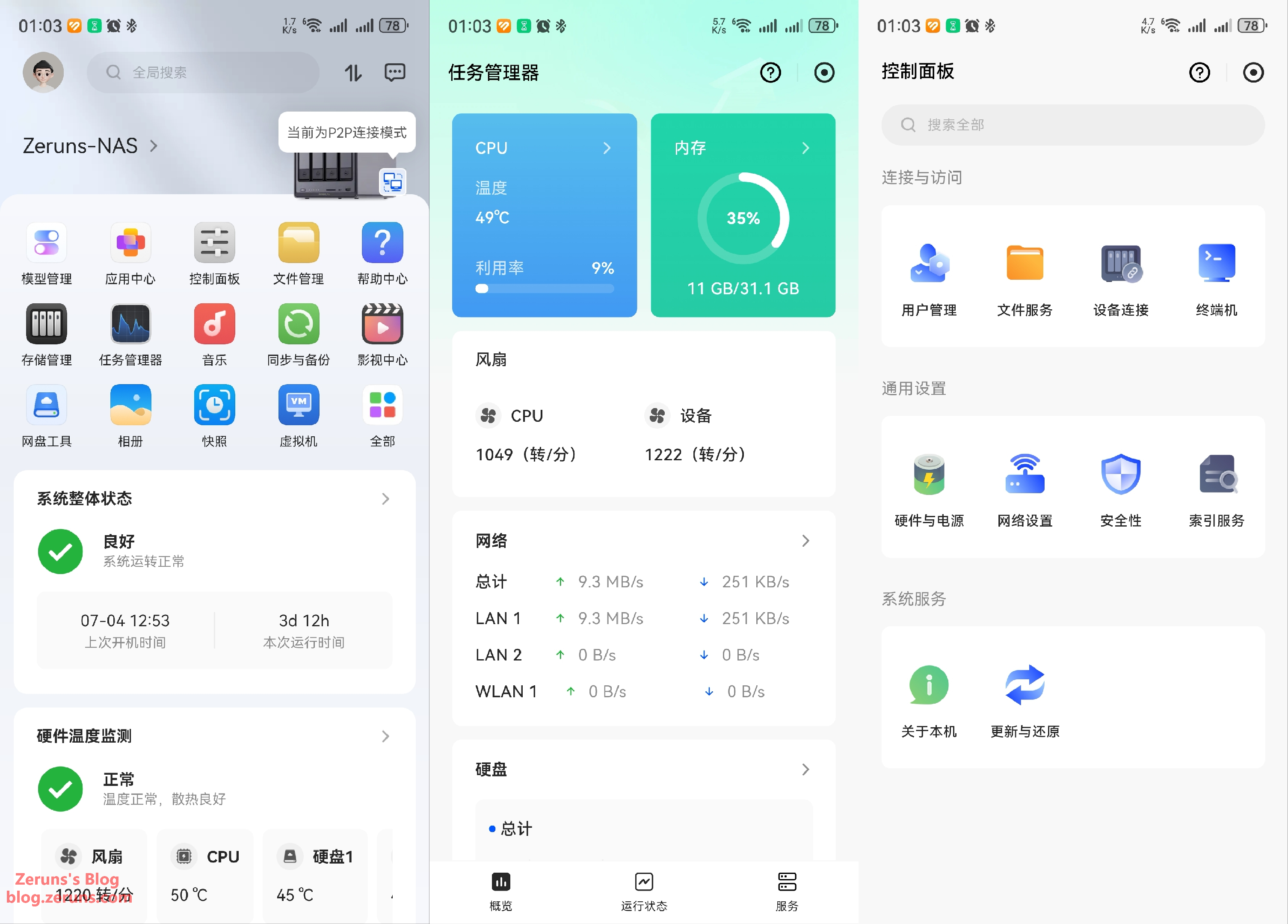

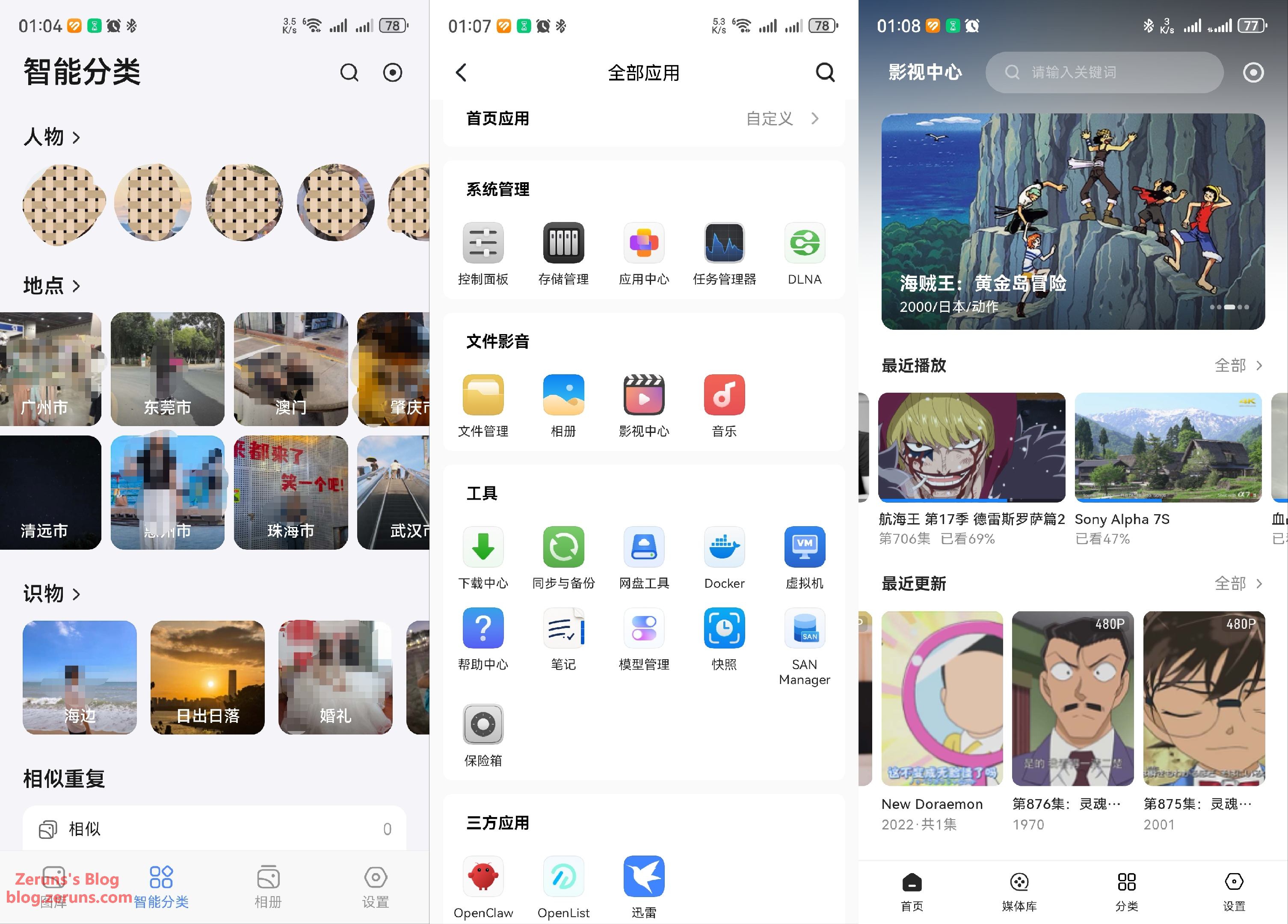

下面是手机版客户端截图，界面还不错，整洁且美观，且所有功能都集中在一个APP，不用像威联通那样要装五六个软件，使用体验好很多。

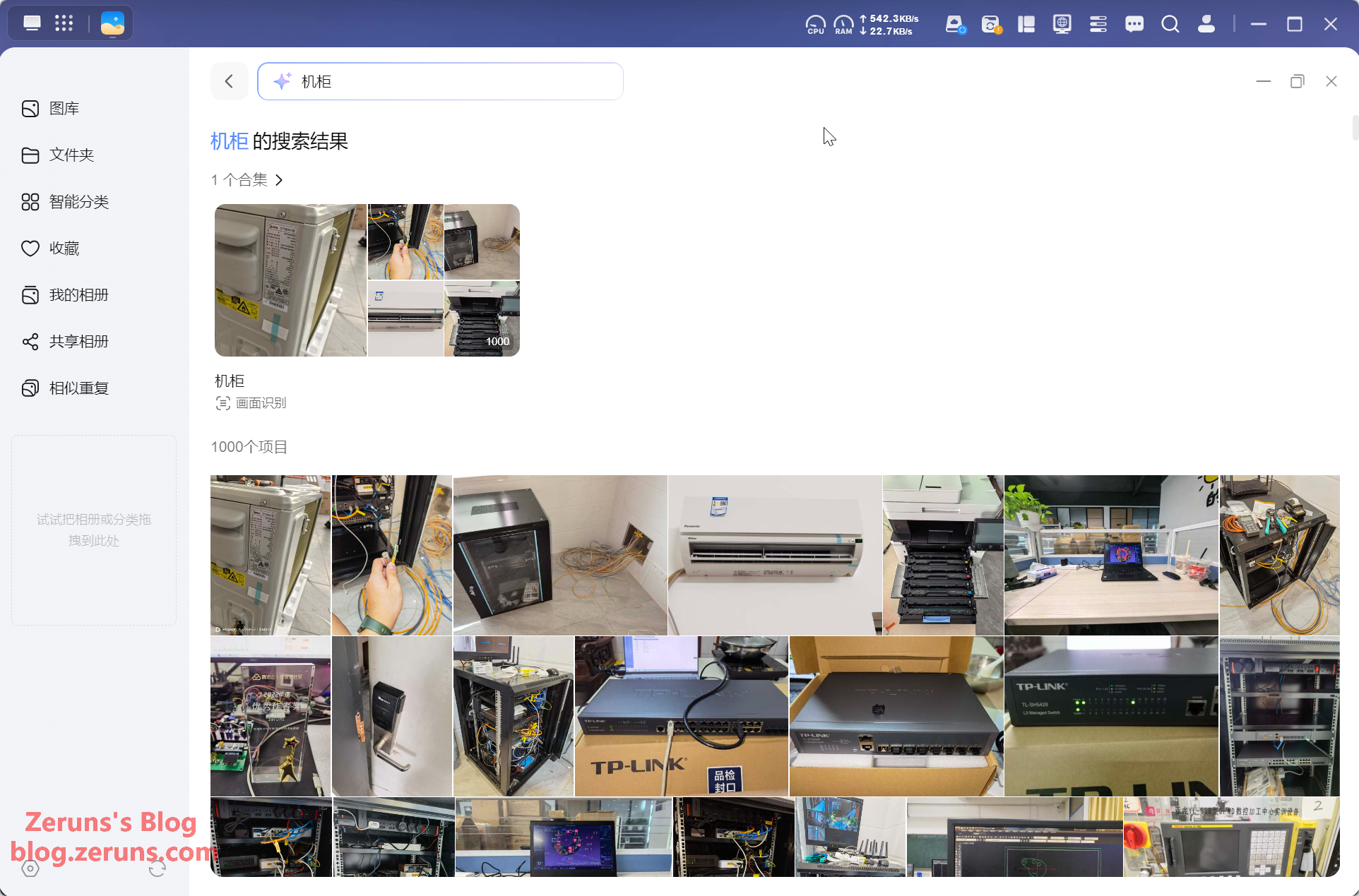

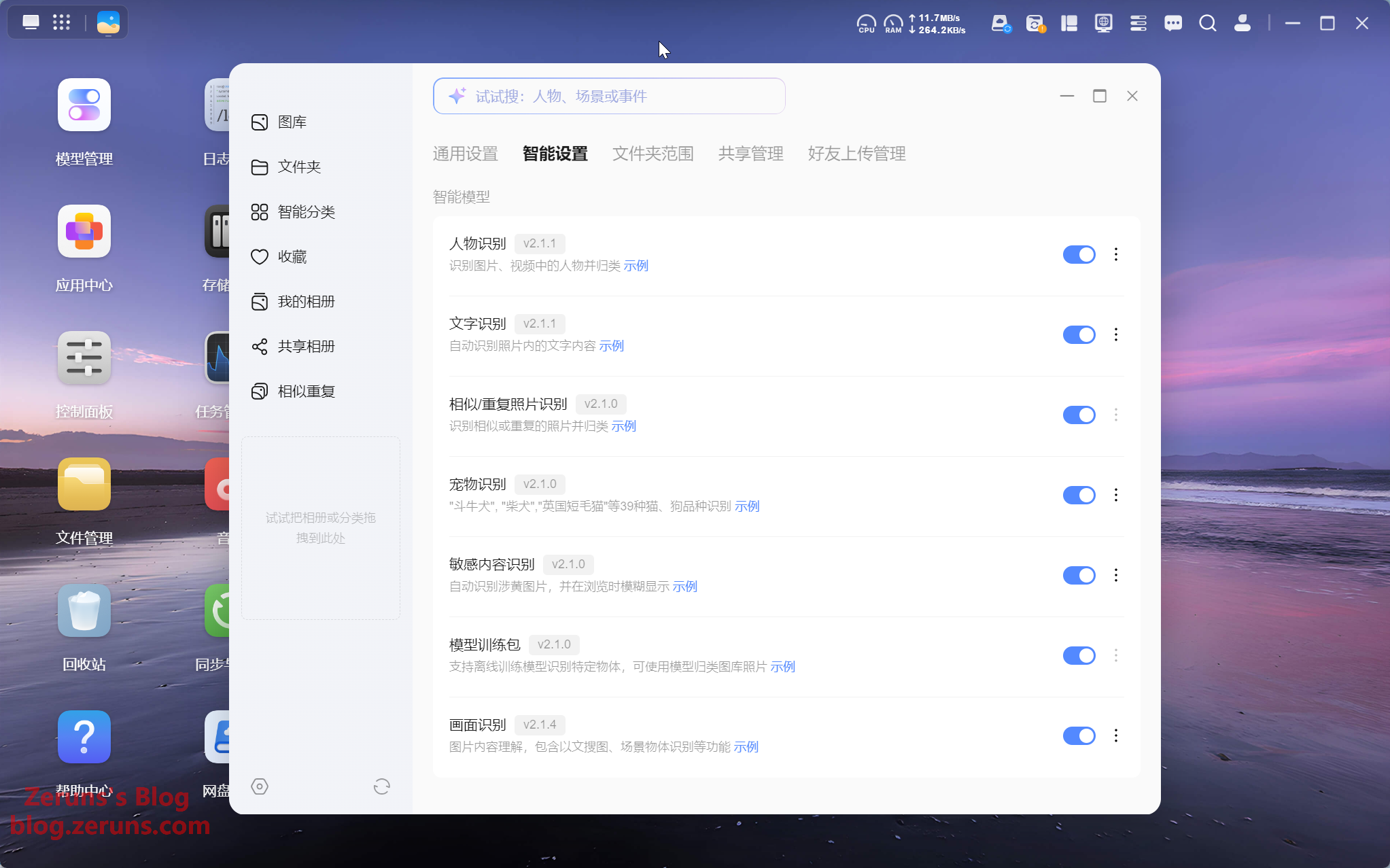

相册可开启多种智能模型来识别和分类照片，支持 人脸识别、文字识别、相似/重复照片识别、宠物识别、敏感内容识别、图片内容理解 等，还支持自己添加照片训练模型或导入已训练好的模型。

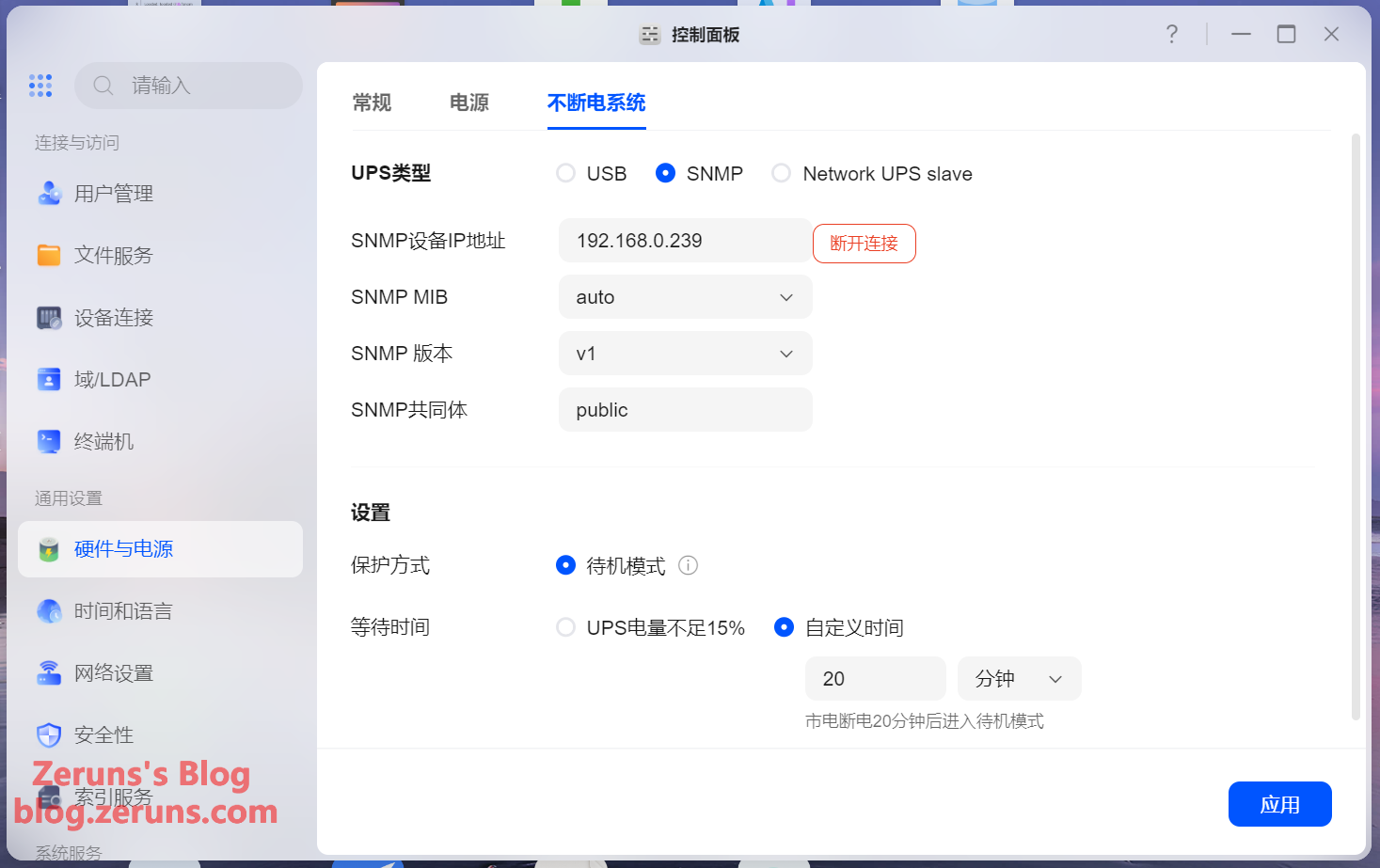

UPS设置页面，支持添加的UPS类型有 USB、SNMP、Network UPS slave 。

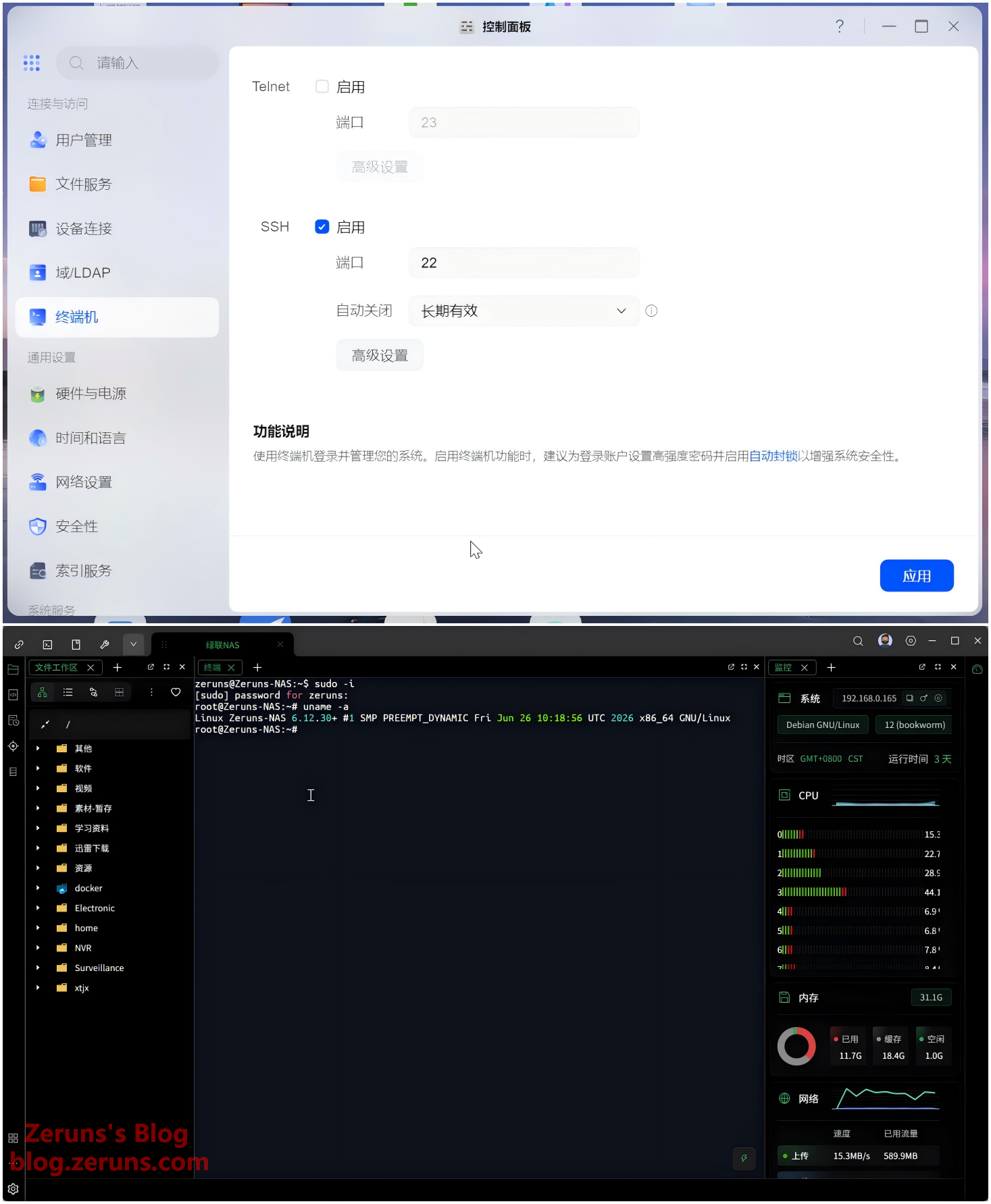

支持开启SSH，SSH登录上去后使用 sudo -i 指令即可获取root权限，绿联的 UGOS Pro 系统是基于Debian12开发的，目前（2026年7月）系统内核版本是 6.12.30 。

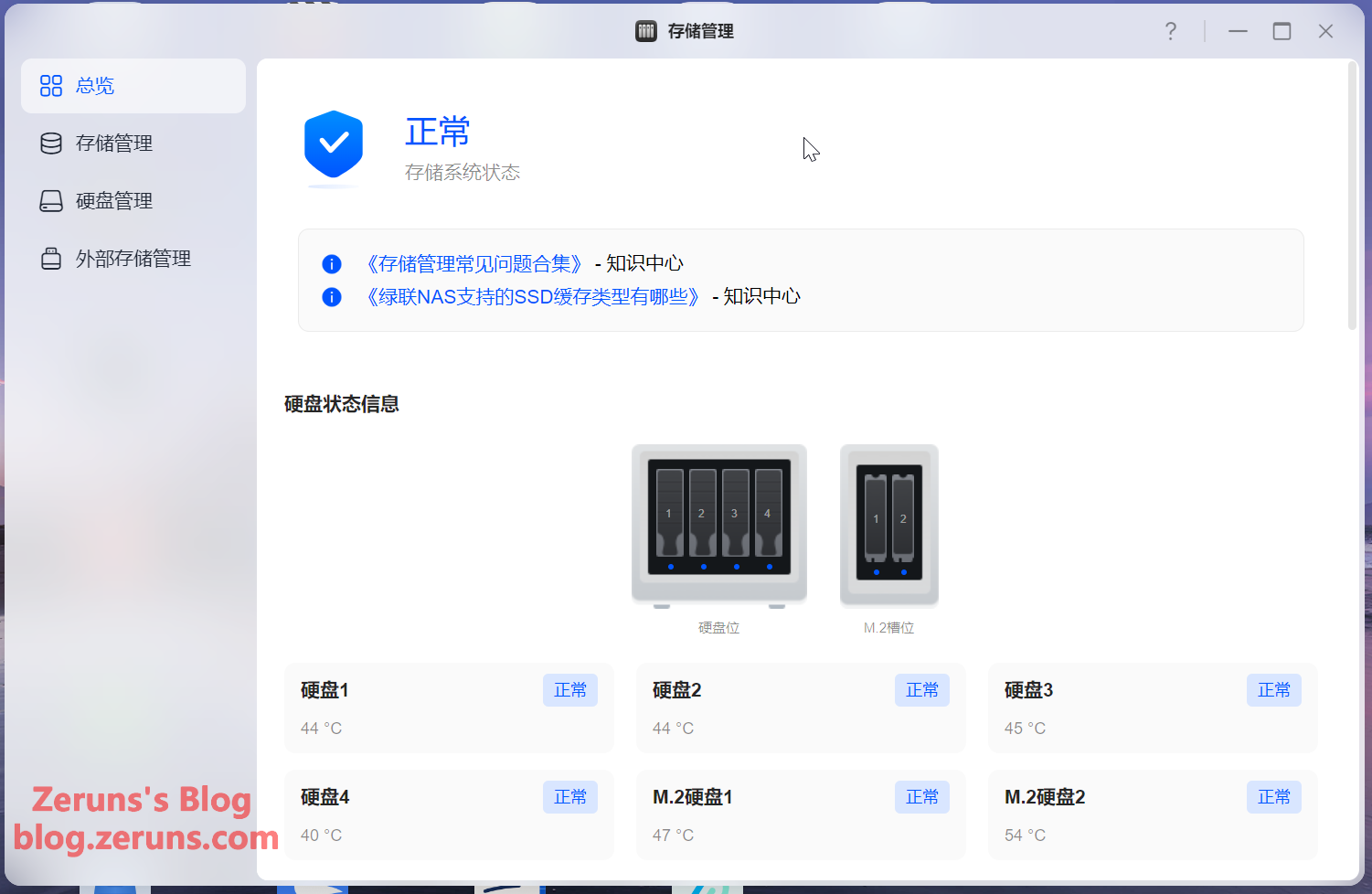

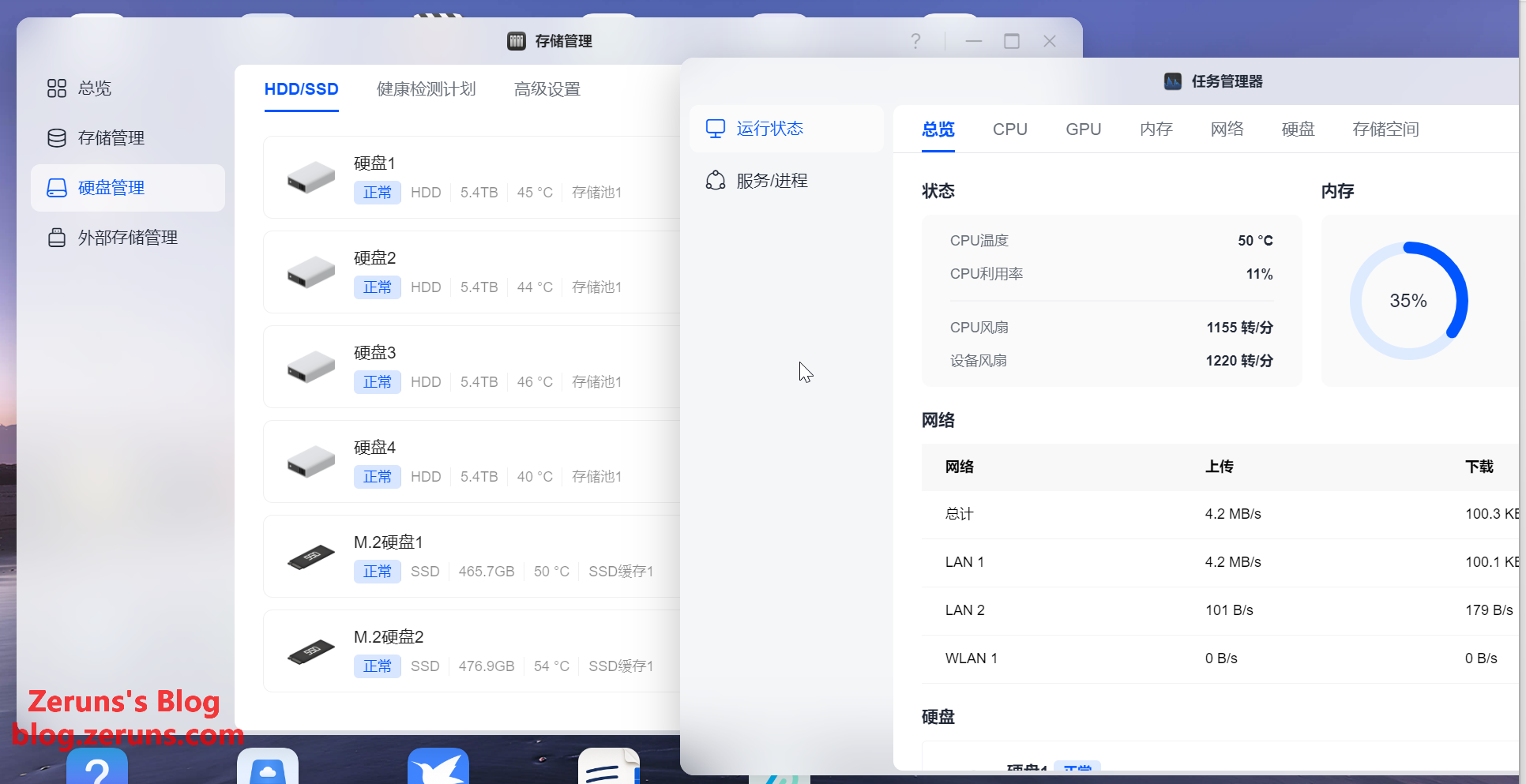

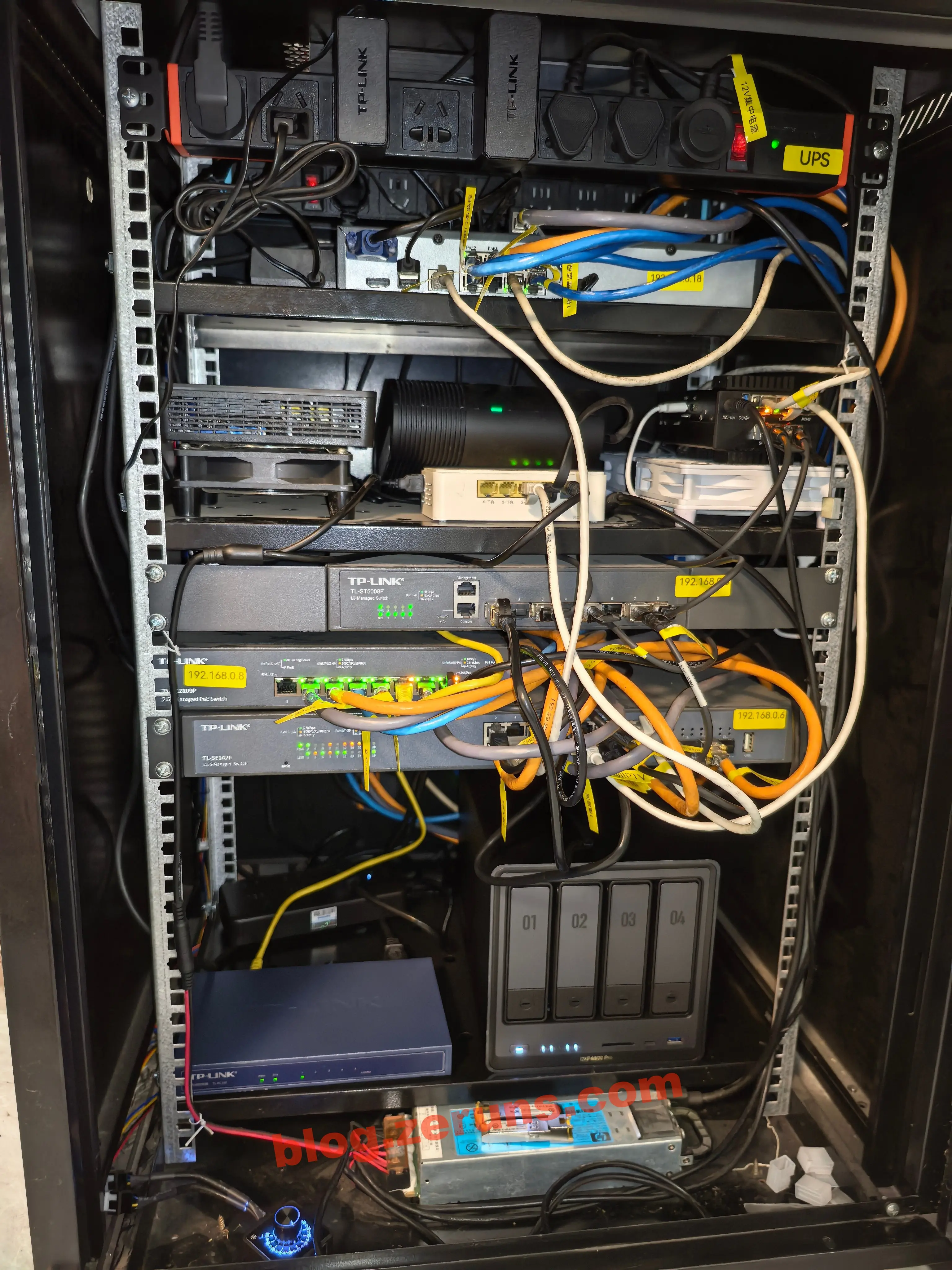

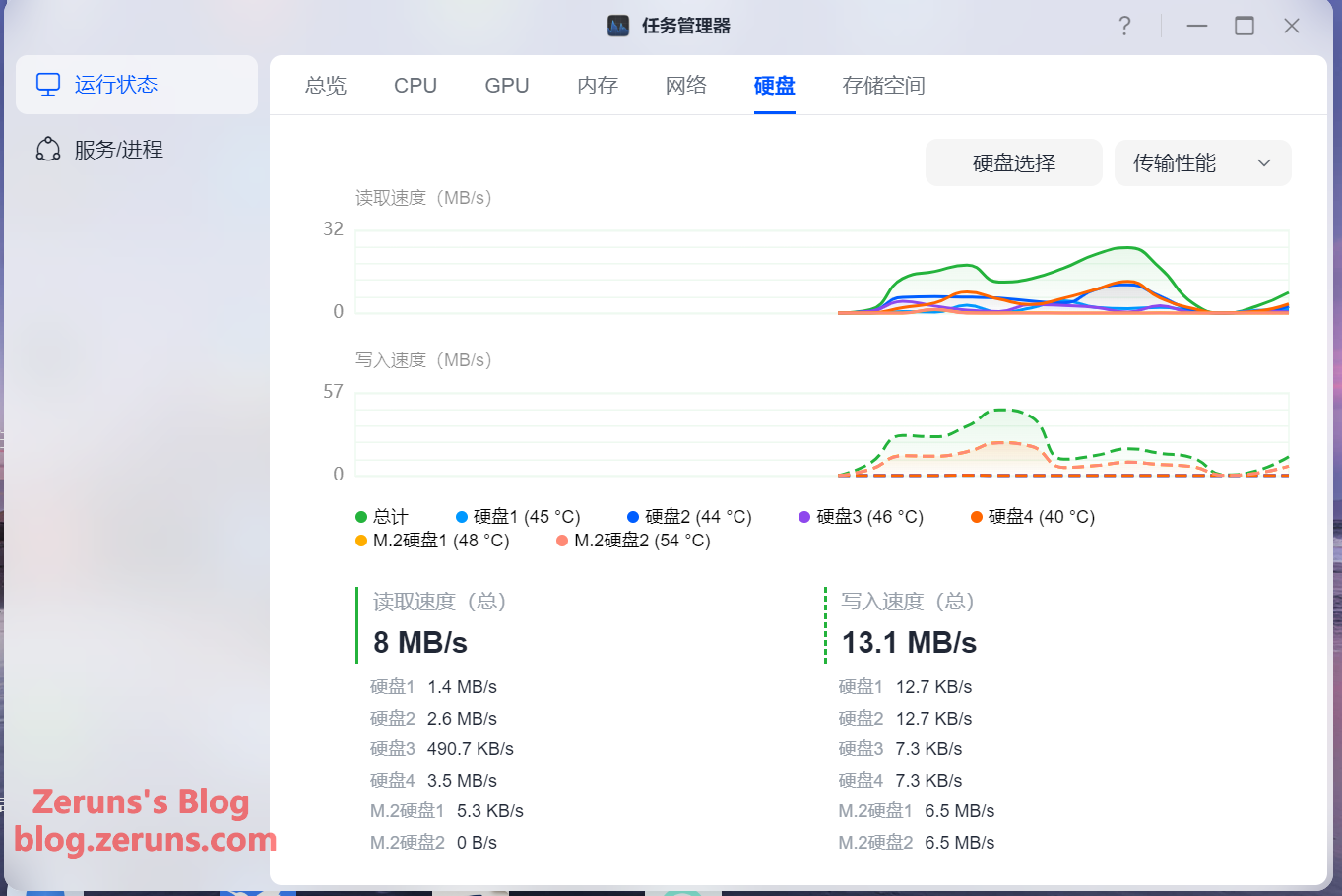

机柜内空气温度32℃左右，CPU占用率10%左右，没有大的数据读写，NAS上机械硬盘在40到45度之间，固态硬盘在50到55度之间，CPU温度50度左右，两个风扇转速都在 1200转/分钟 左右，噪音较低，散热表现还不错。

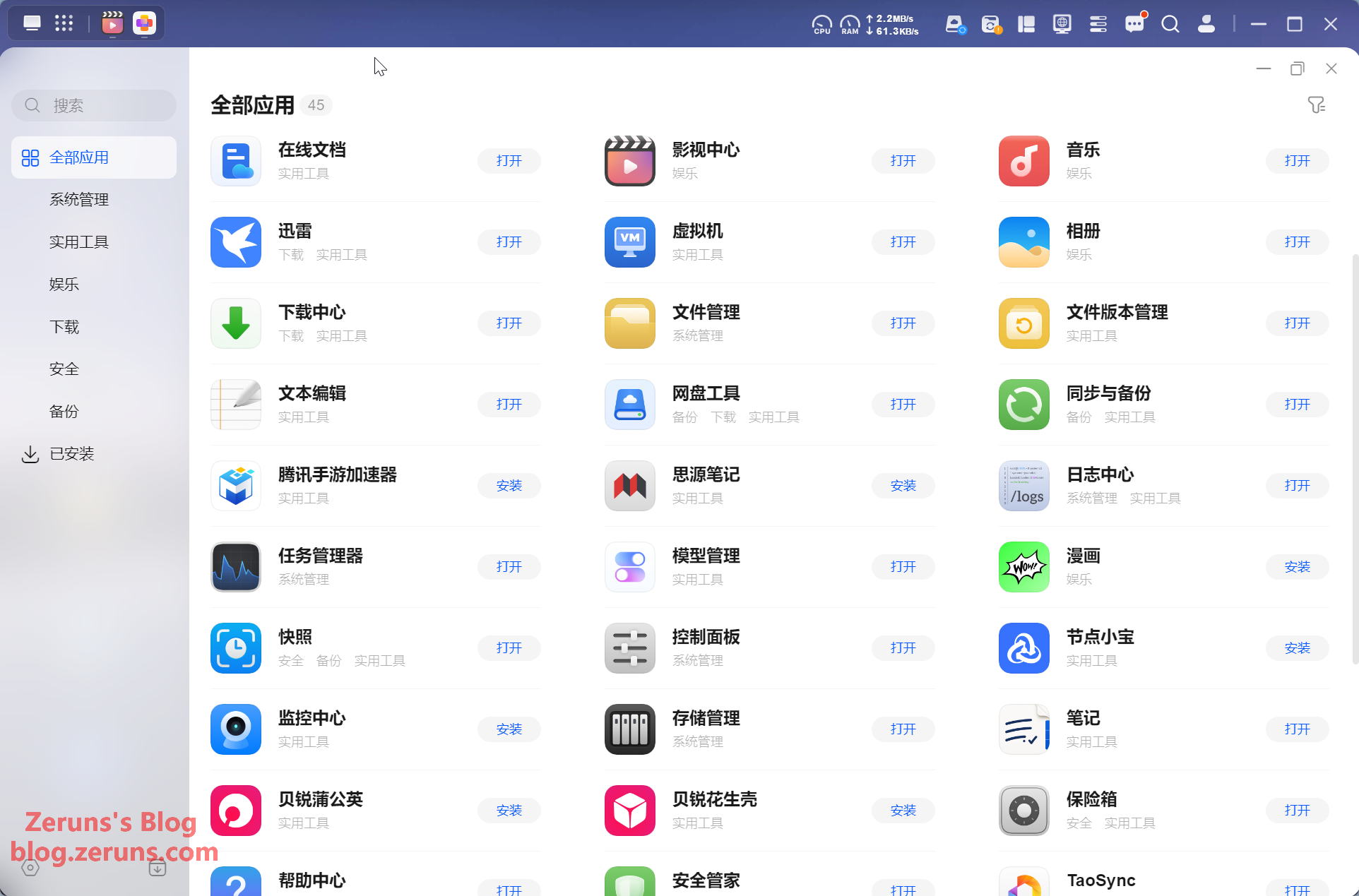

应用中心截图，目前应用中心总共有45个应用，其中有部分应用是基于Docker的。

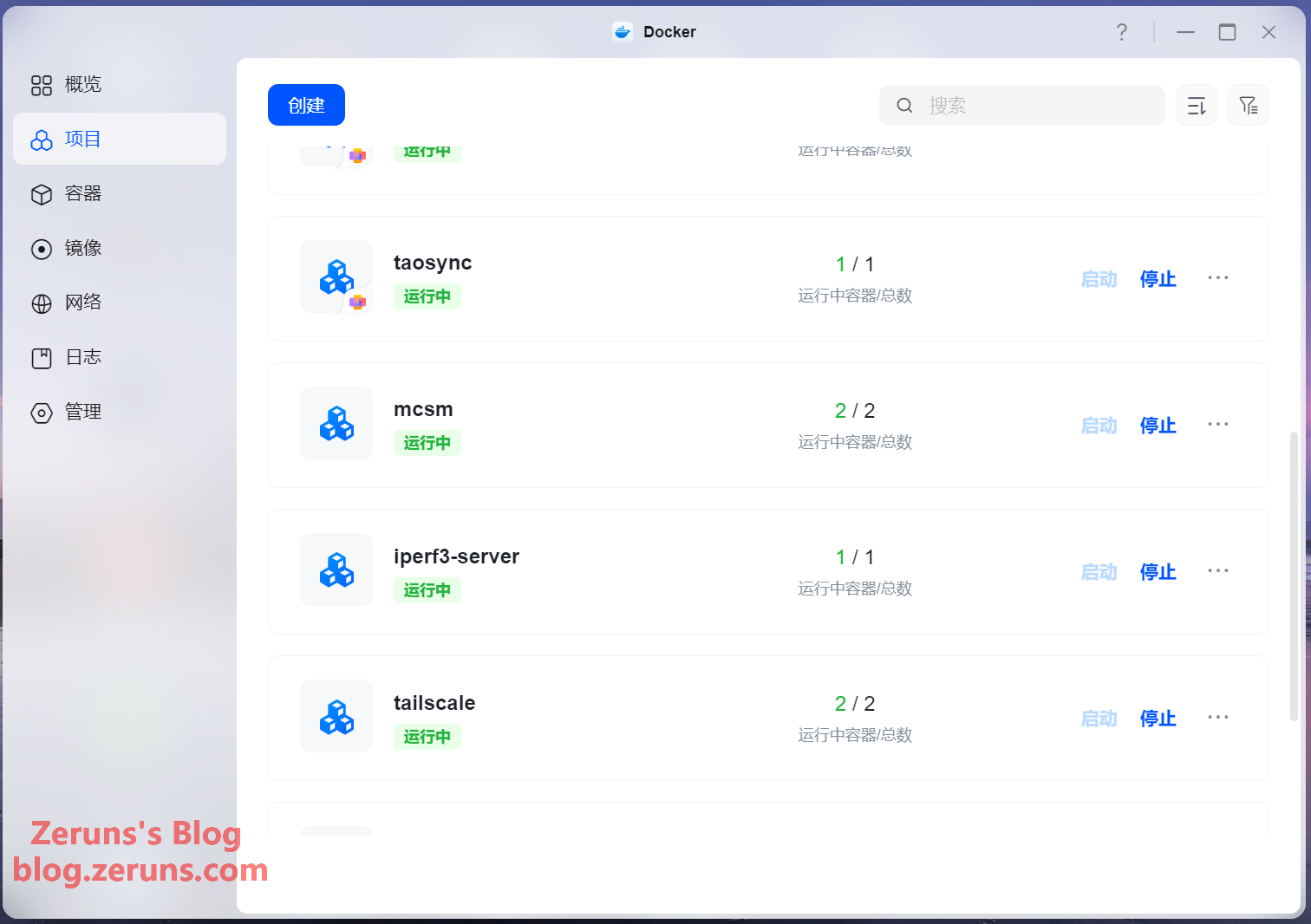

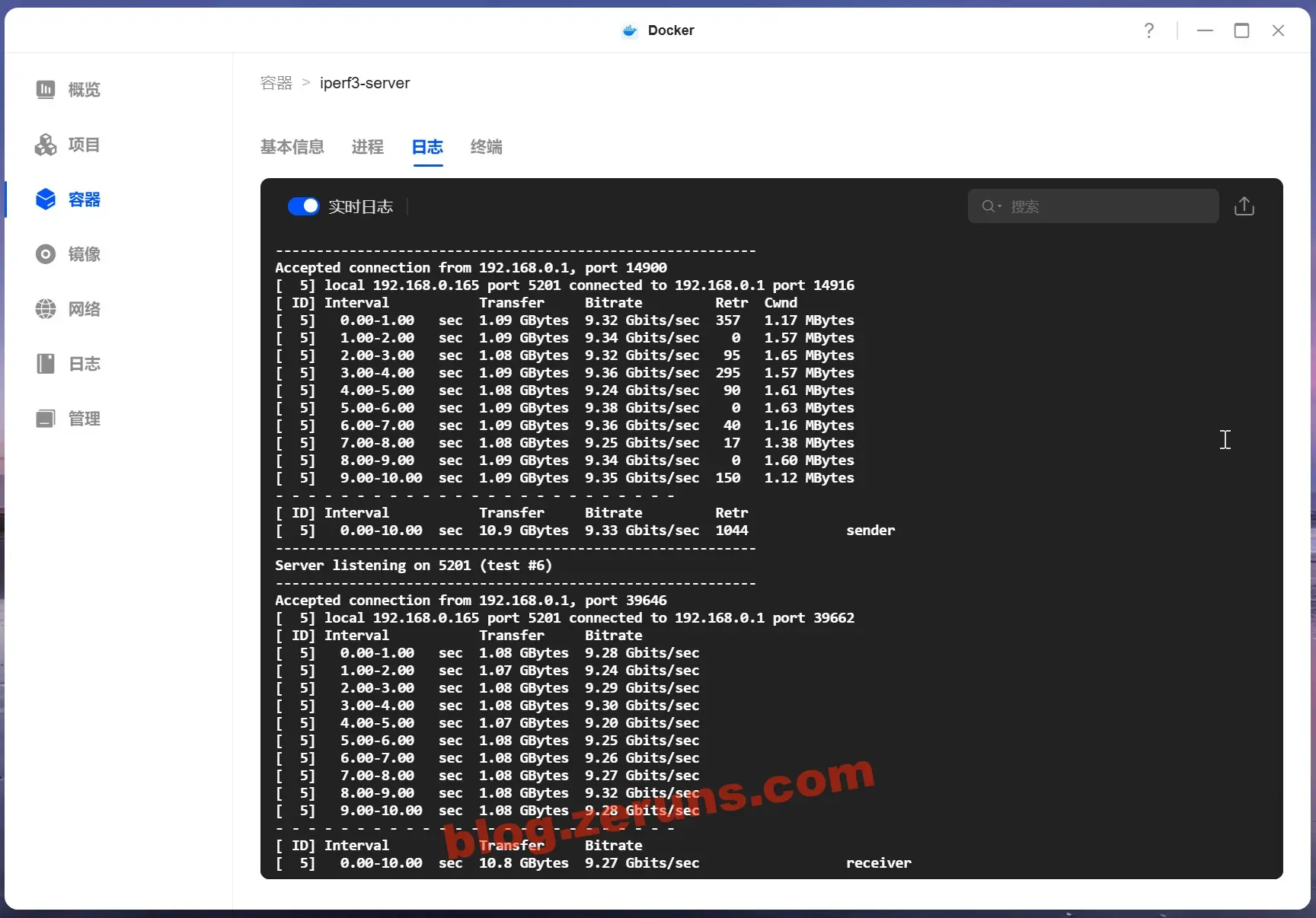

Docker管理，Docker的功能很齐全。

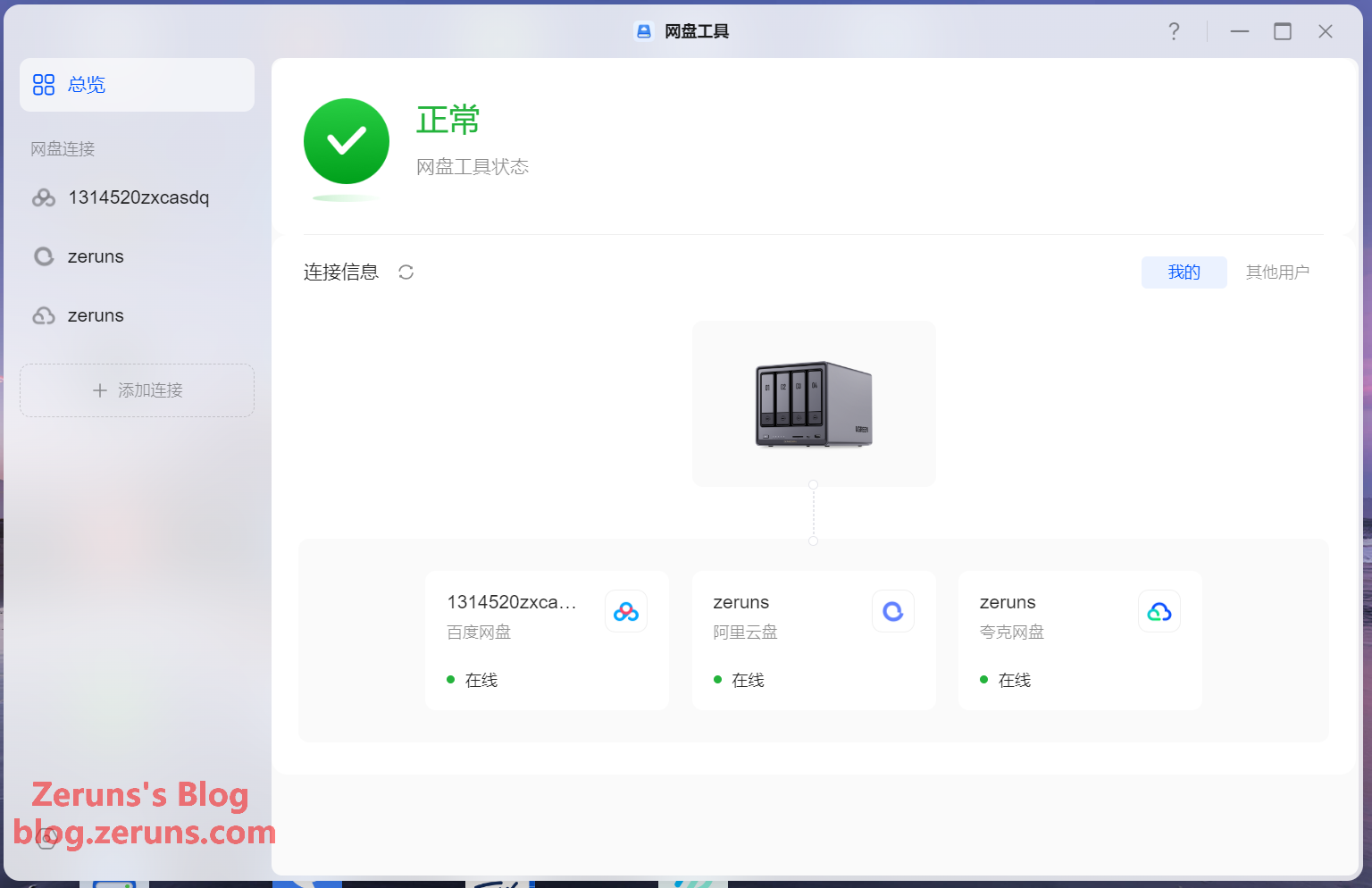

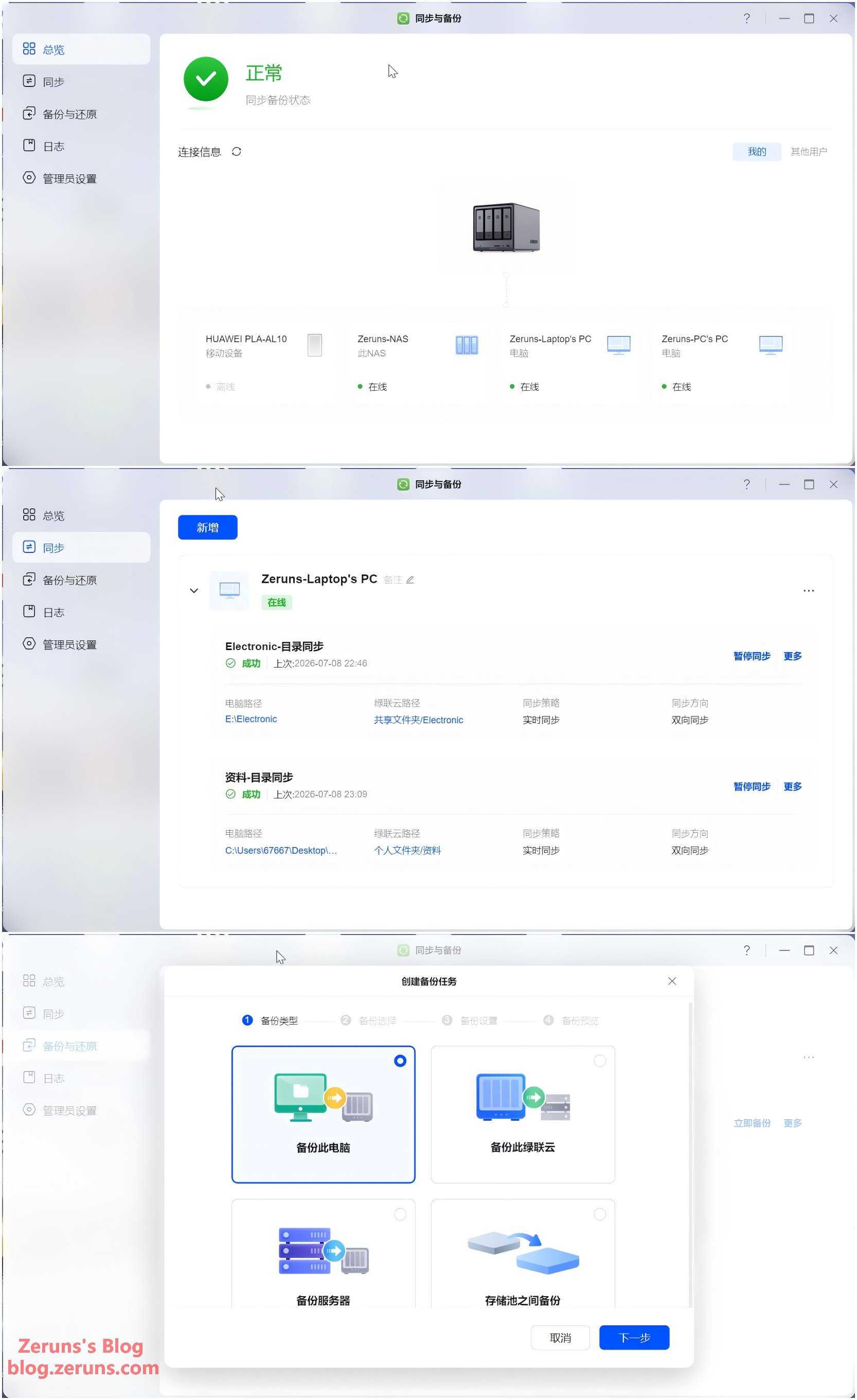

同步与备份功能。

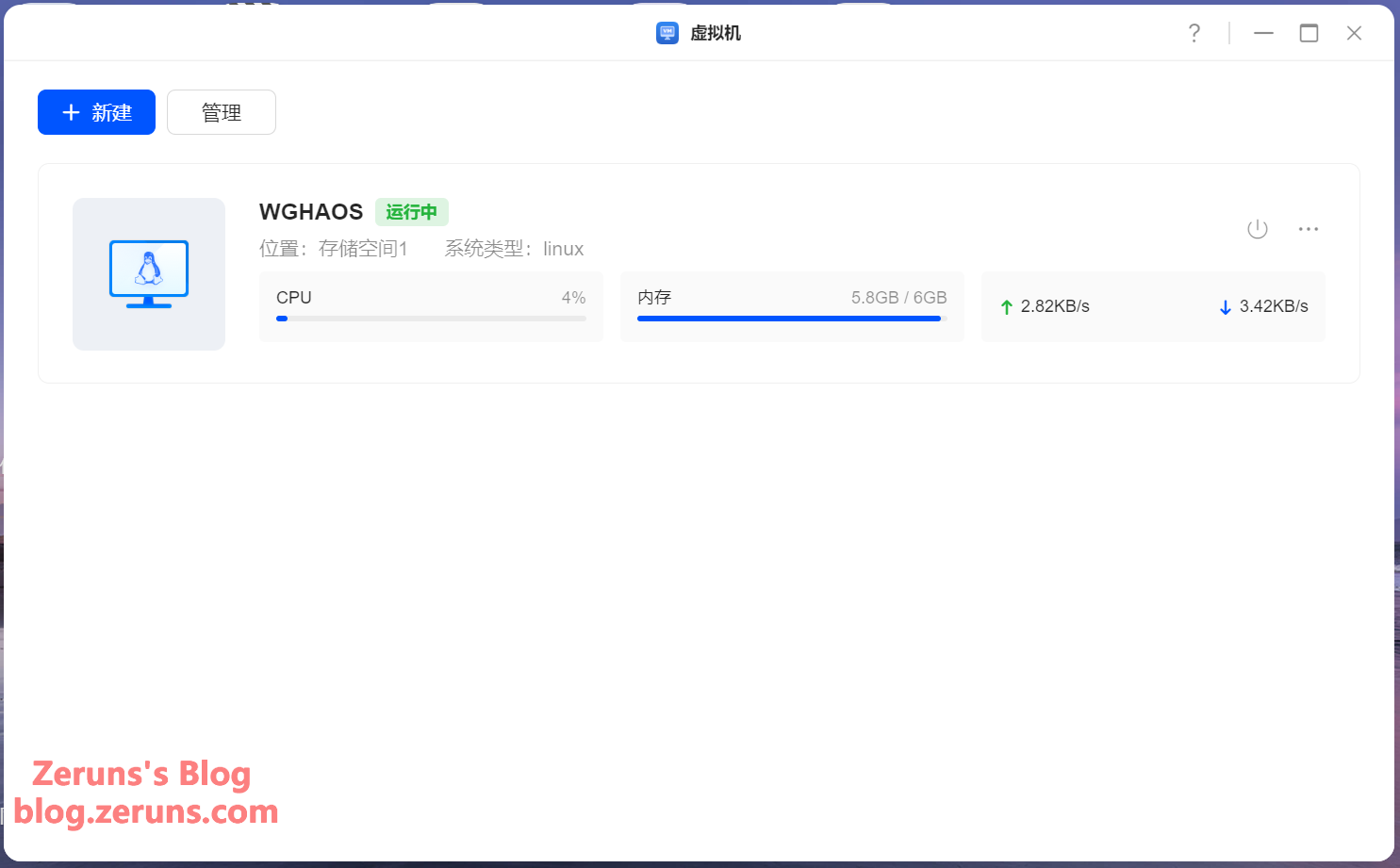

虚拟机功能，目前虚拟机应用功能比较少，不太好用。

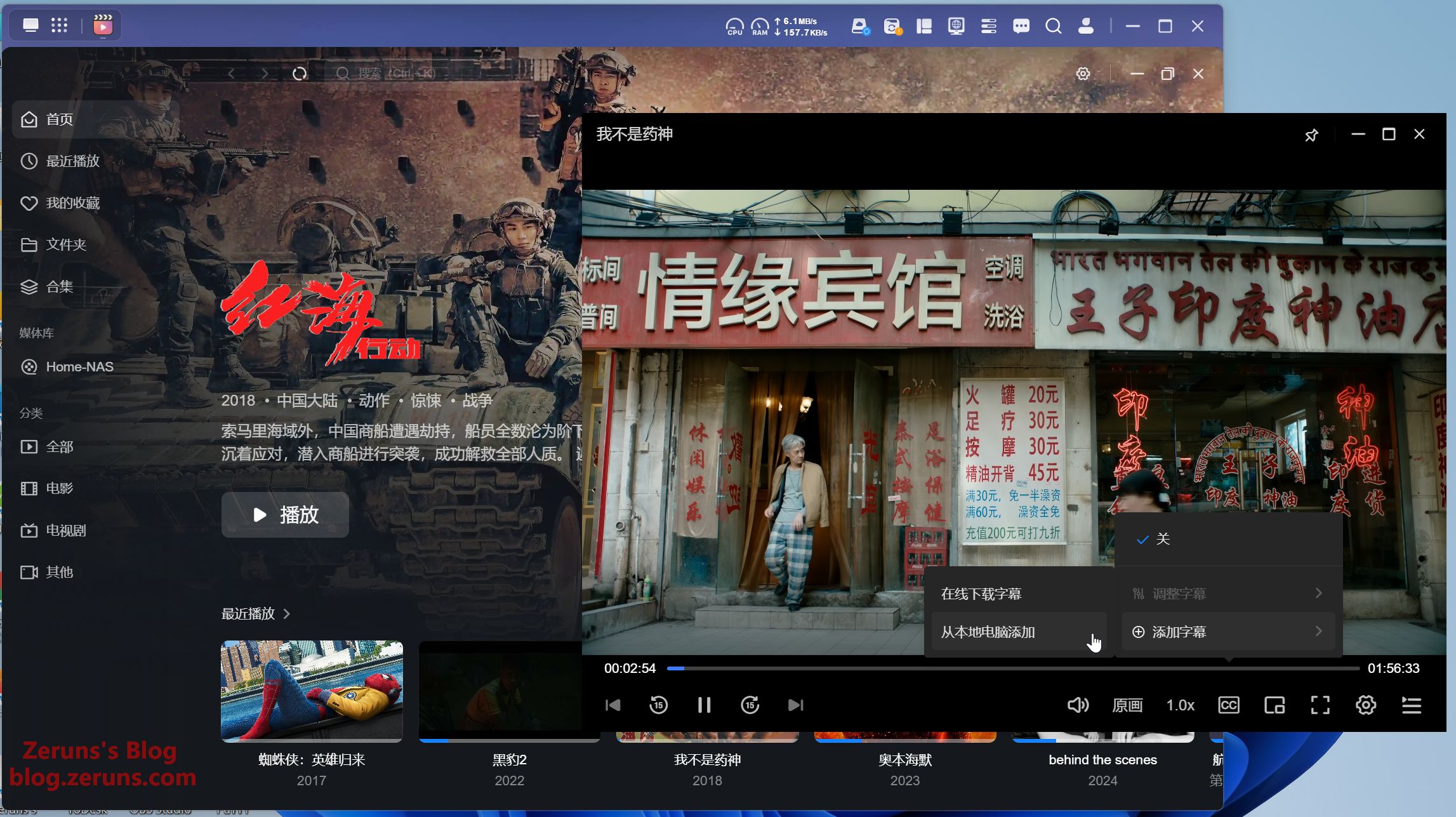

影视中心应用，内嵌TMDB，会自动搜刮电影的封面、评分、剧情、演员等信息，可以更全面地了解影片的故事，这点对电影发烧者而言特别不错，还能在线搜索下载字幕，功能挺齐全的。

任务管理器，可以查看 NAS各个硬件温度、CPU占用率、GPU占用率、内存占用率、网络速率、硬盘读写速率、存储池读写速率 等等信息，还可以查看管理各项服务与进程。

网盘工具，可以登录各个网盘账号，添加同步任务将NAS文件同步到网盘上，也可以上传/下载网盘中的文件，不过目前不支持将网盘挂载到文件管理器中（威联通可以），对于网盘文件管理还是很不方便的，且百度网盘需额外开通NAS会员才能用同步功能。

目前支持的网盘有 百度网盘、Microsoft OneDrive、Google Drive、Drobox、阿里云盘、115网盘、夸克网盘、天翼云盘、Amazon S3、BackBlaze B2 。

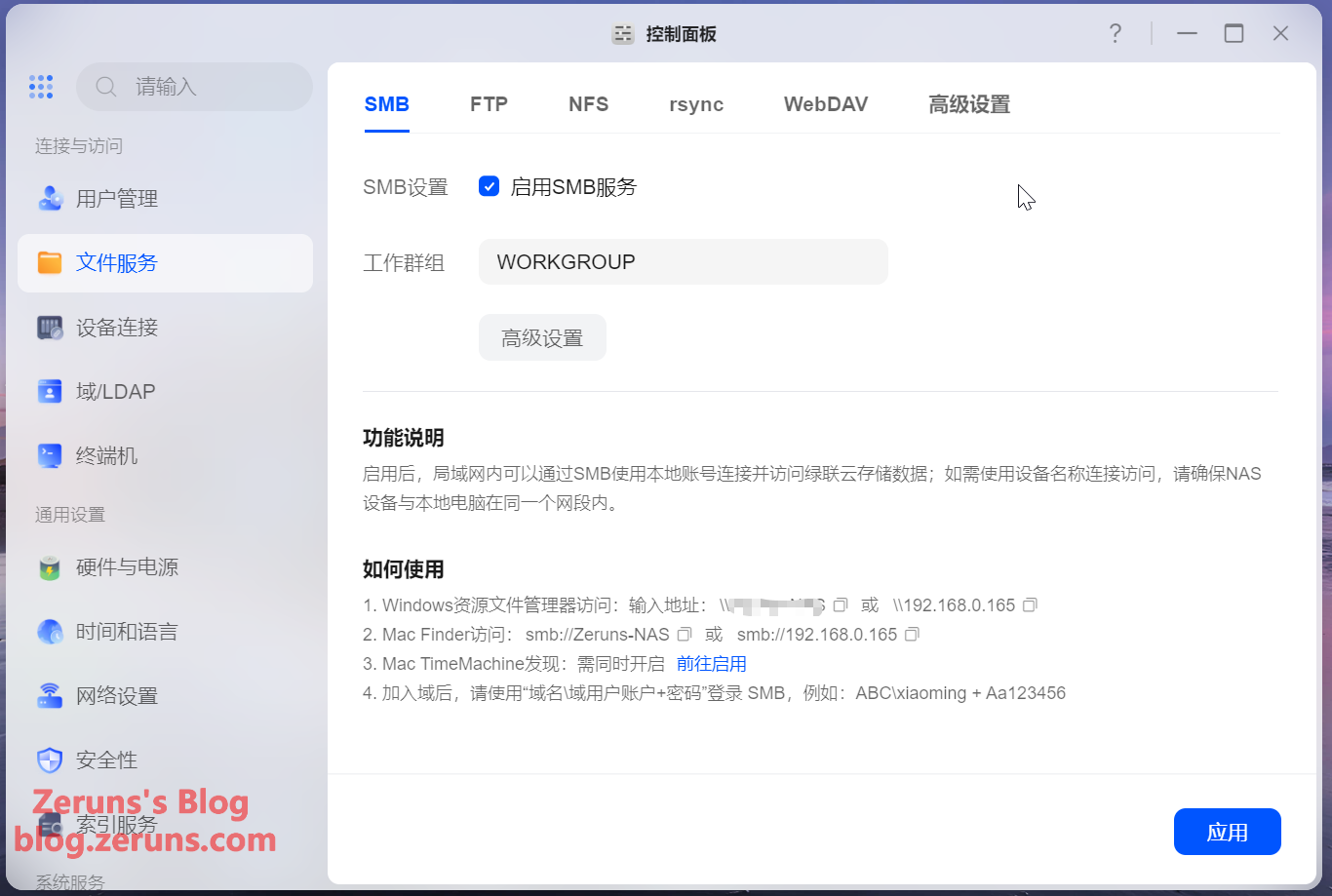

文件共享服务支持 SMB、FTP、NFS、rsync、WebDAV 。

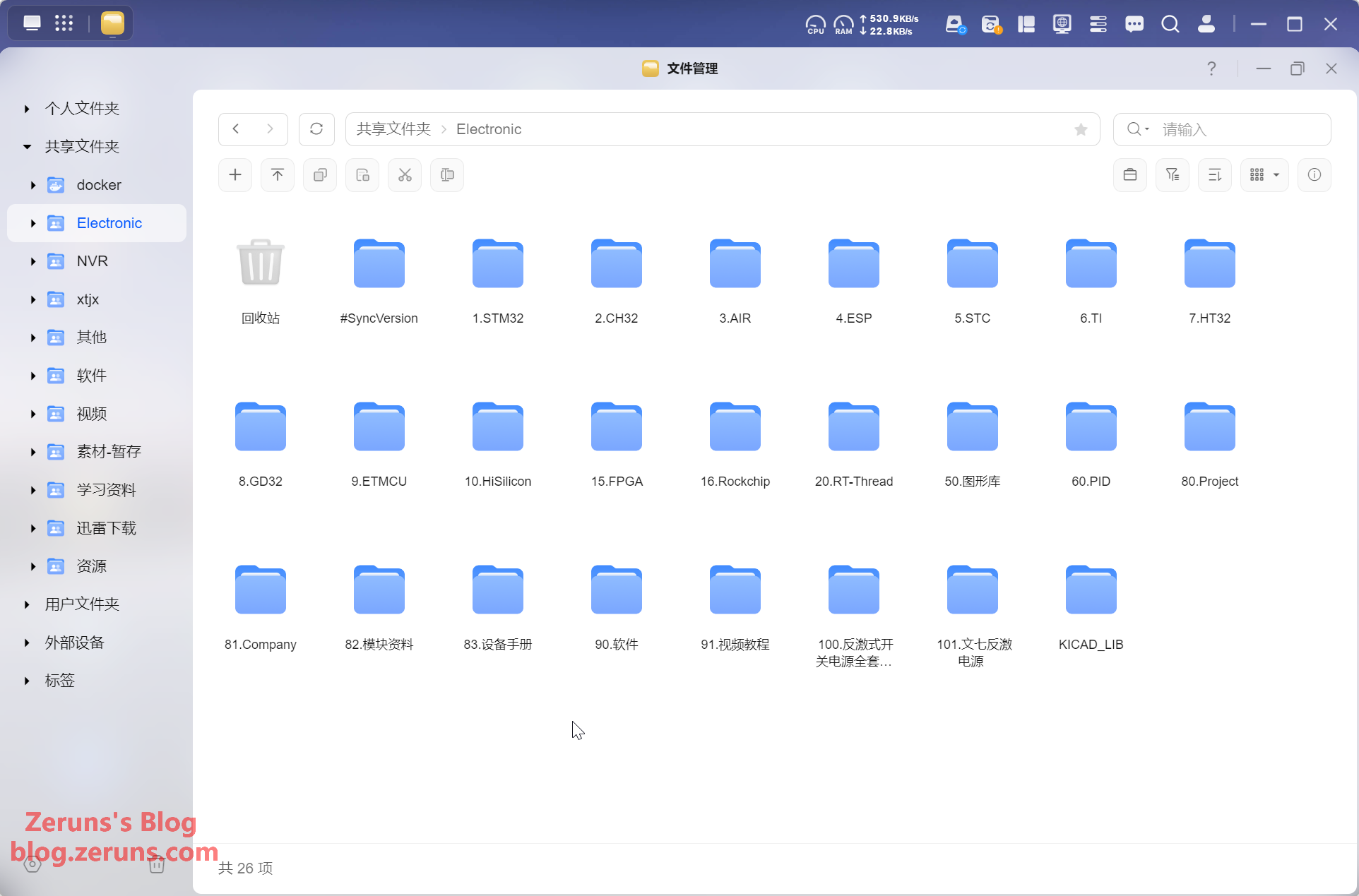

文件管理器，响应速度还算比较快。

相册用AI识别完后可以直接文字搜索照片，还挺准的，很方便。

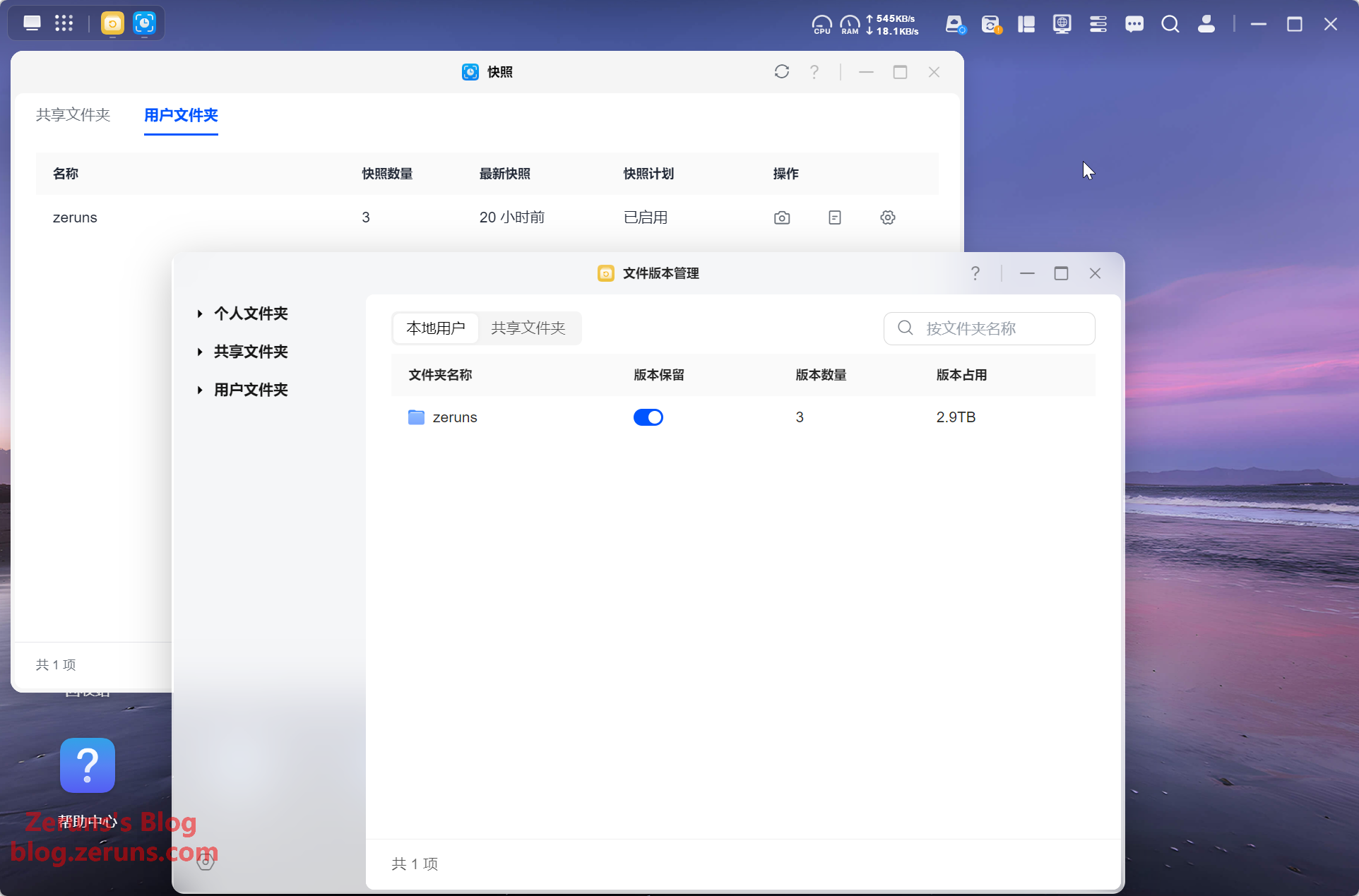

支持快照与文件版本管理功能。

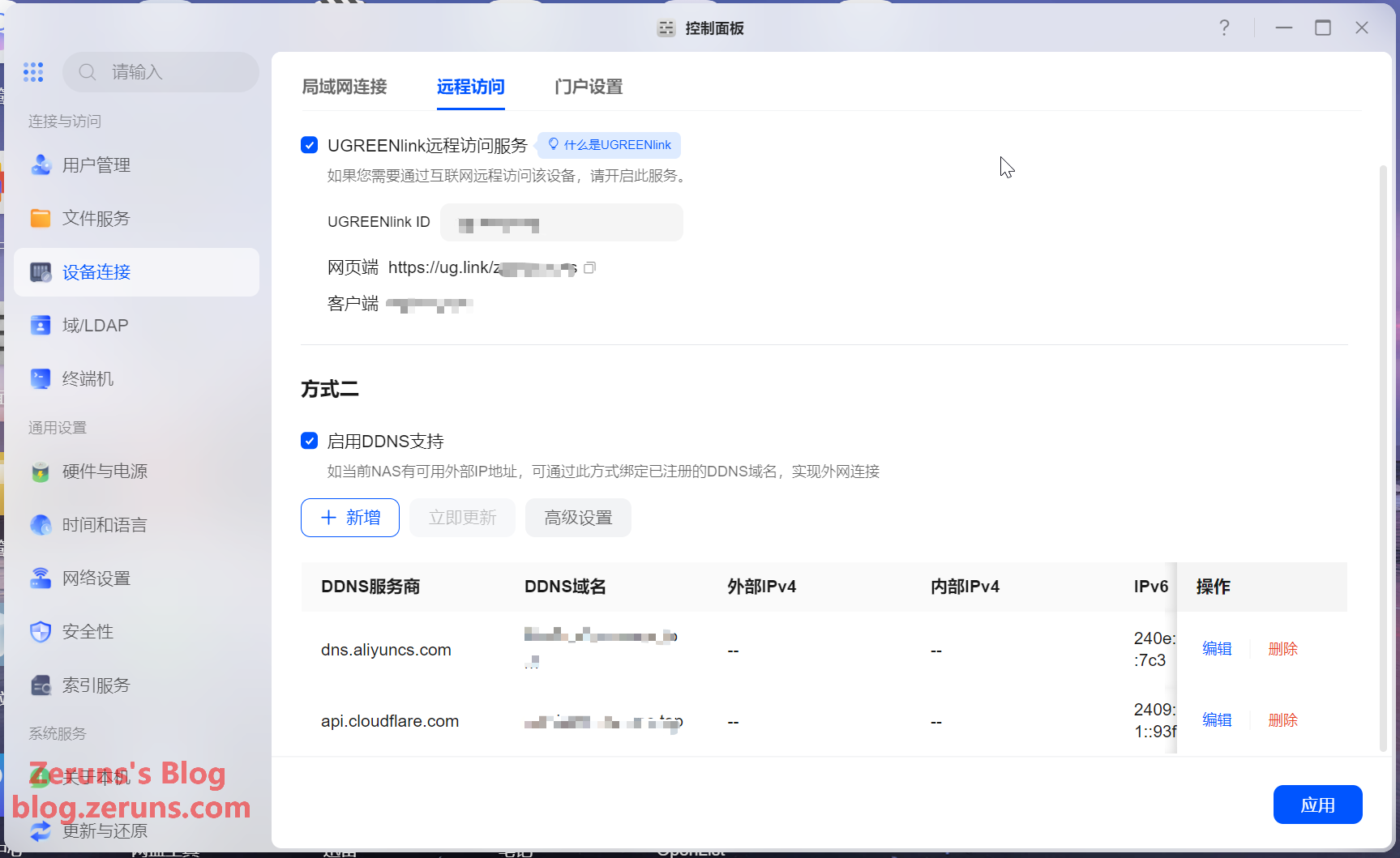

远程访问设置，如果你家宽带没有公网IP的可使用绿联官方提供的远程访问服务（UGREENlink），如果有公网IP的可以设置DDNS。

存储管理。

可查看硬盘基础属性和SMART信息，也可以测试读写性能，但绿联这个硬盘读写性能测试功能有个很坑的点就是只能在硬盘还未使用时测试，如果已经用在存储池里了就不能测了，威联通的是都可以测的。

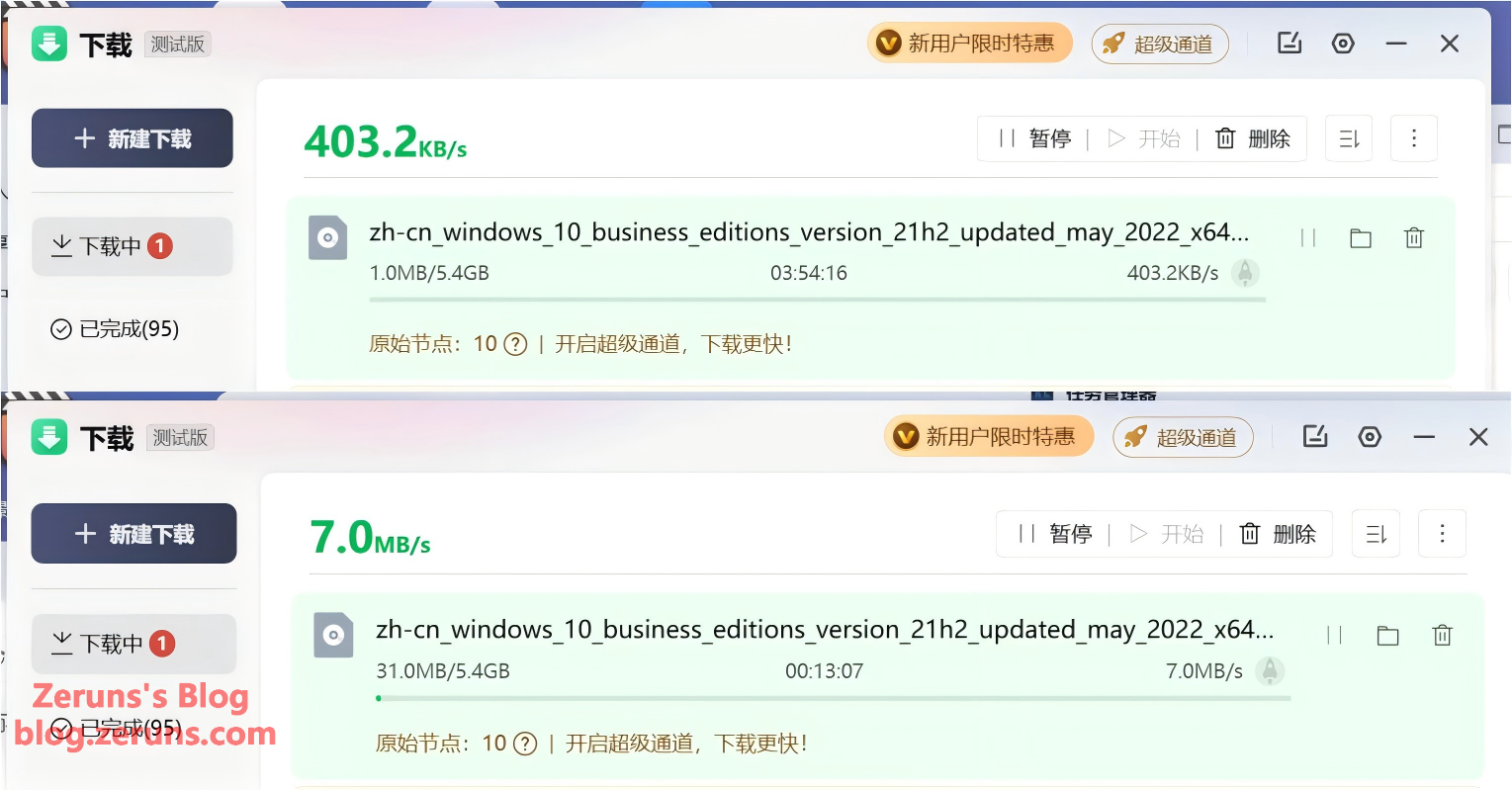

远程访问速度测试：

  • 上图：深圳移动访问我NAS的公网IP（佛山电信，百兆上传）下载文件的速度，只有400KB/s左右（应该是跨运营商被QOS限速了，现在的跨网限速是真的丧心病狂）。
  • 下图：深圳移动经绿联官方中转服务访问NAS下载文件的速度，可以跑到7MB/s左右，速度还不错，实测可以播放NAS上的4K电影秒加载。

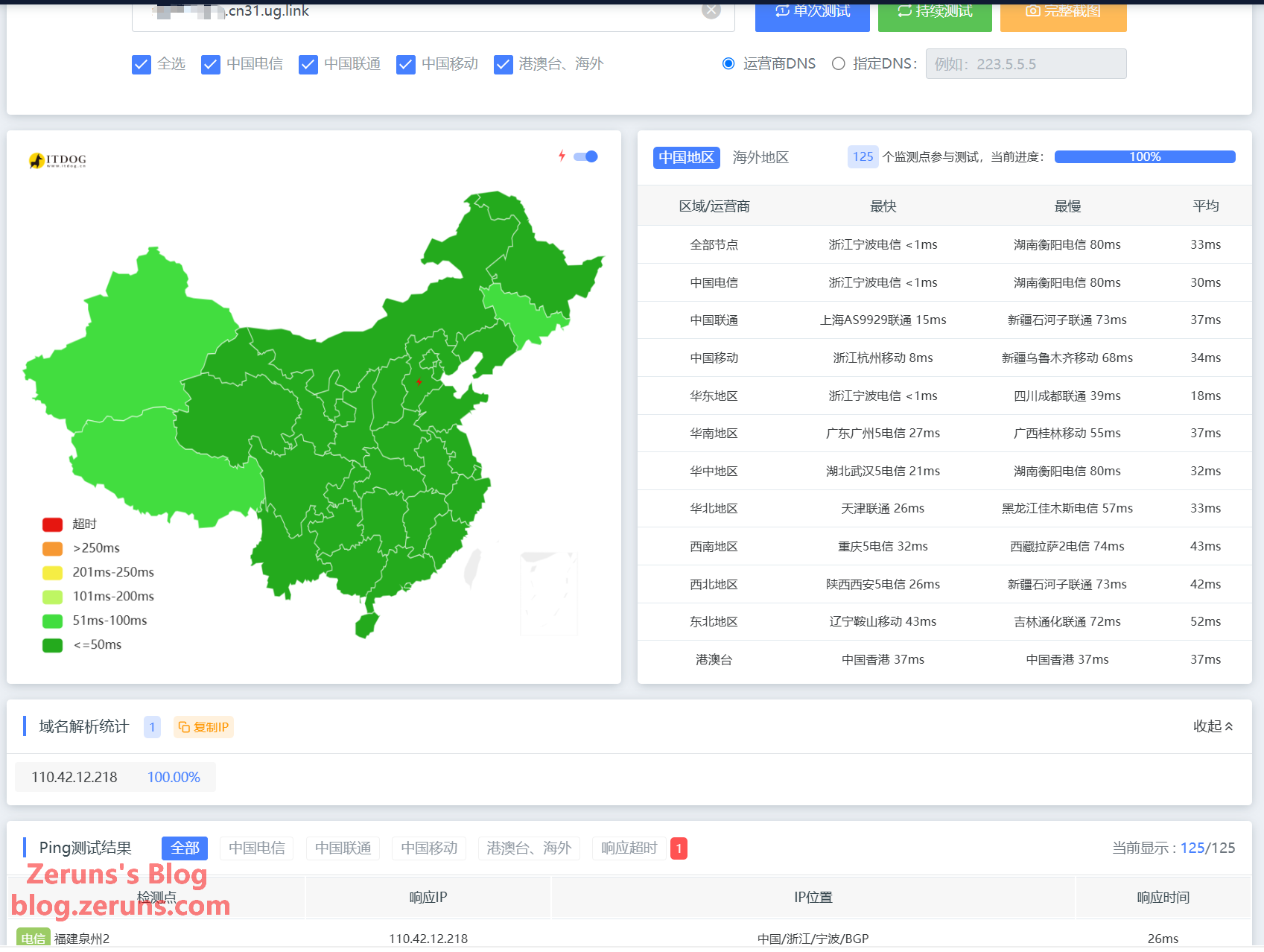

ping测试绿联官方的中转服务器是宁波BGP服务器，全网平均延迟33ms。

什么是BGP：BGP（边界网关协议，Border Gateway Protocol）简单说就是互联网各运营商（电信、联通、移动等）之间用来"互通路由、选最优路径"的协议，相当于跨运营商网络的"智能导航"。

之所以绿联要用宁波的 BGP 服务器做中转，是因为 BGP 机房会同时接入多家运营商线路，并向各家广播同一个 IP，让数据自动走最顺的那条路，绕开跨网拥堵节点。所以深圳移动访问佛山电信 NAS 这种"跨运营商"场景，直连会被 QoS 限速到 400KB/s，而走 BGP 中转后，移动用户的流量基本能沿着移动侧线路直达，不再卡在运营商互联互通的瓶颈上，速度自然就能跑到 7MB/s。一句话：BGP 中转就像是给跨网访问换了条"高速公路"，帮你绕开限速收费站。

局域网内万兆测速，使用iperf3测速工具，NAS万兆口经万兆交换机到爱快X86软路由的万兆口，测得速率最高9.38Gbps。

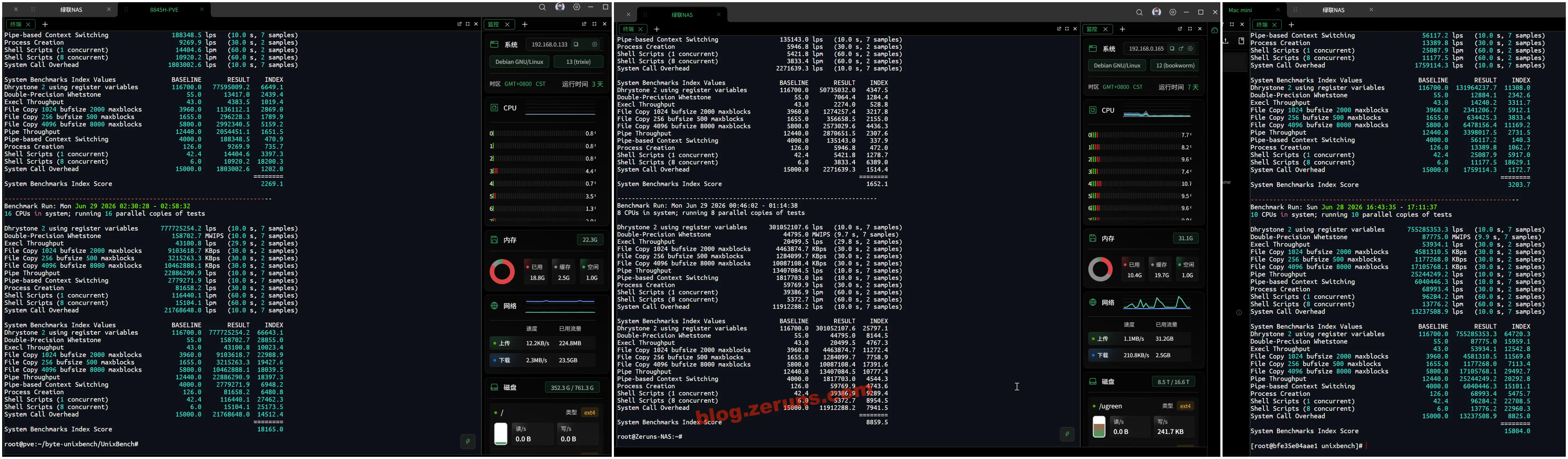

CPU性能测试，使用Unixbench进行测试，测得结果对比如下：

NAS放入家里网络机柜：

问题&不足

这里说一下绿联NAS系统 UGOS Pro 目前（2026年7月）存在的问题和不足：

  1. 虚拟机无法在运行状态创建快照，虚拟机功能太简陋。
  2. 硬盘使用后（创建存储池后）就无法进行硬盘读写性能测试了，威联通是可以的。
  3. 使用网盘工具中的百度网盘同步功能需要单独开一个百度网盘NAS会员（79元/年），威联通是无需额外开会员的，且绿联这个开了会员后传输并行数才3个，文件数量多的同步好几天还没完成，太慢了...
  4. 不能像威联通那样将网盘挂载到文件管理器里直接管理网盘文件。
  5. 不能备份相册分类和索引数据，怕相册应用数据丢失或迁移更换NAS要全部重新标注人脸和相册分类。（小红书上看到有用户更新相册应用后丢失相册索引和分类数据，全部照片需要重新识别和标注分类）
  6. 网络设置功能简陋，不支持VLAN设置；比如我想在一个网口设置多个VLAN ID，同一个网口接入多个不同VLAN网络，不支持这么操作（威联通是可以的）。
  7. 系统自带DDNS功能简陋，同一个DDNS服务商只允许添加一次，也就是说如果我有两个同服务商的域名都想解析到这个NAS，不行，或者说我NAS上接入了两条宽带，想在同一域名里设置两个子域名分别解析到两个宽带，也是不行
  8. 官方的安全管家应用扫出的风险文件被放到隔离区后无法恢复，报错操作失败，不知道是不是bug，然后文件拥有者写的是 root，不是我个人管理员账号。
  9. 不支持S3存储桶同步/备份功能（威联通是支持的），只能通过openlist+taosync来实现，比较麻烦。

......

推荐阅读

最后修改：2026 年 07 月 09 日
© 允许规范转载
如果您觉得我的文章有帮助，请随意赞赏，赞赏有助于激发博主的热情，感谢！
