开源基于SC8703的升降压可调DC/DC电源，支持2.7–36V输入、最高10A、电压电流可调，效率达95%，带Type‑C PD快充输入，提供完整硬件与资料开源。
开源一个基于SC8703芯片的Buck-Boost升降压DC/DC电源模块，输入电压最高36V，输入输出电流最高10A，开关频率600kHz，输出电压可调，输出电流恒流可调，最高转换效率95%，输入输出接口XT30，带TypeC口，支持PD快充输入，最高诱骗28V。
设计参数
| 参数项 | 值 |
|---|---|
| 输入电压范围 | 2.7V \~ 36V |
| 输出电压范围 | 1.21V \~ 36V |
| 最大输入/输出电流 | 10A |
| 输出恒流可调范围 | 0.58A \~ 10A |
| 开关频率 | 600kHz |
| PCB尺寸 | 79.6 x 47 mm |
Buck-Boost电源控制器芯片是SC8703，快充协议芯片是CH224Q。
复刻说明
- 本项目使用KICAD设计的，立创开源平台上的立创EDA项目为从KICAD工程文件导入的，所以会有点问题，复刻的建议直接用我提供的Gerber文件下单PCB。
- 项目开源在 Gitee、立创开源硬件平台、华秋开源硬件社区，项目资料和开源平台链接在文章底部，提供的资料有 KICAD项目文件、Gerber制板文件、详细BOM表（表里有元器件购买地址和价格）、顶层和底层拼一起的钢网文件、贴片丝印图、交互式BOM表（焊接辅助）、用到的芯片的数据手册文件、PCBA和外壳3D模型 等。

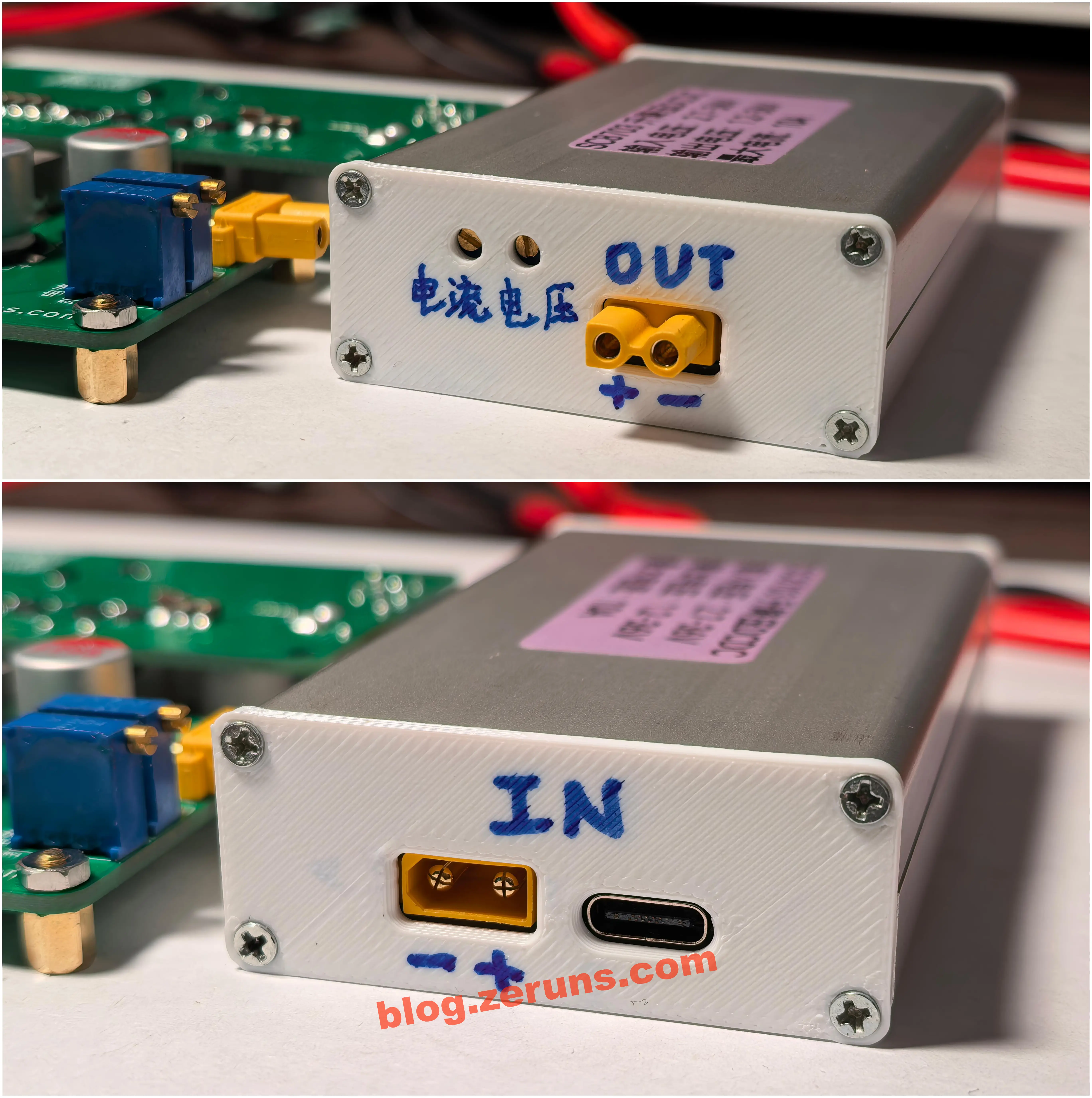

- 外壳是某宝购买的成品铝合金外壳，购买链接已放BOM表，外壳的前后面板是自己3D打印的，3D打印的3mf模型文件在资料里。
- MOS管需通过散热硅胶垫与外壳接触导热！
- 裸板不加散热时建议工作电流在5A以内！
- Type-C口输入XT30输入接口是并联的，禁止同时使用！
小批量的元器件成本大概是30元/套（不含PCB、外壳），主要还是SC8703芯片贵，要9元左右每颗。
▶ 本项目视频演示： https://www.bilibili.com/video/BV1mMfPBzEXH/
▶ 电子/单片机技术交流QQ群： 2169025065
▶ eeClub-电子工程师社区: https://bbs.eeclub.top/

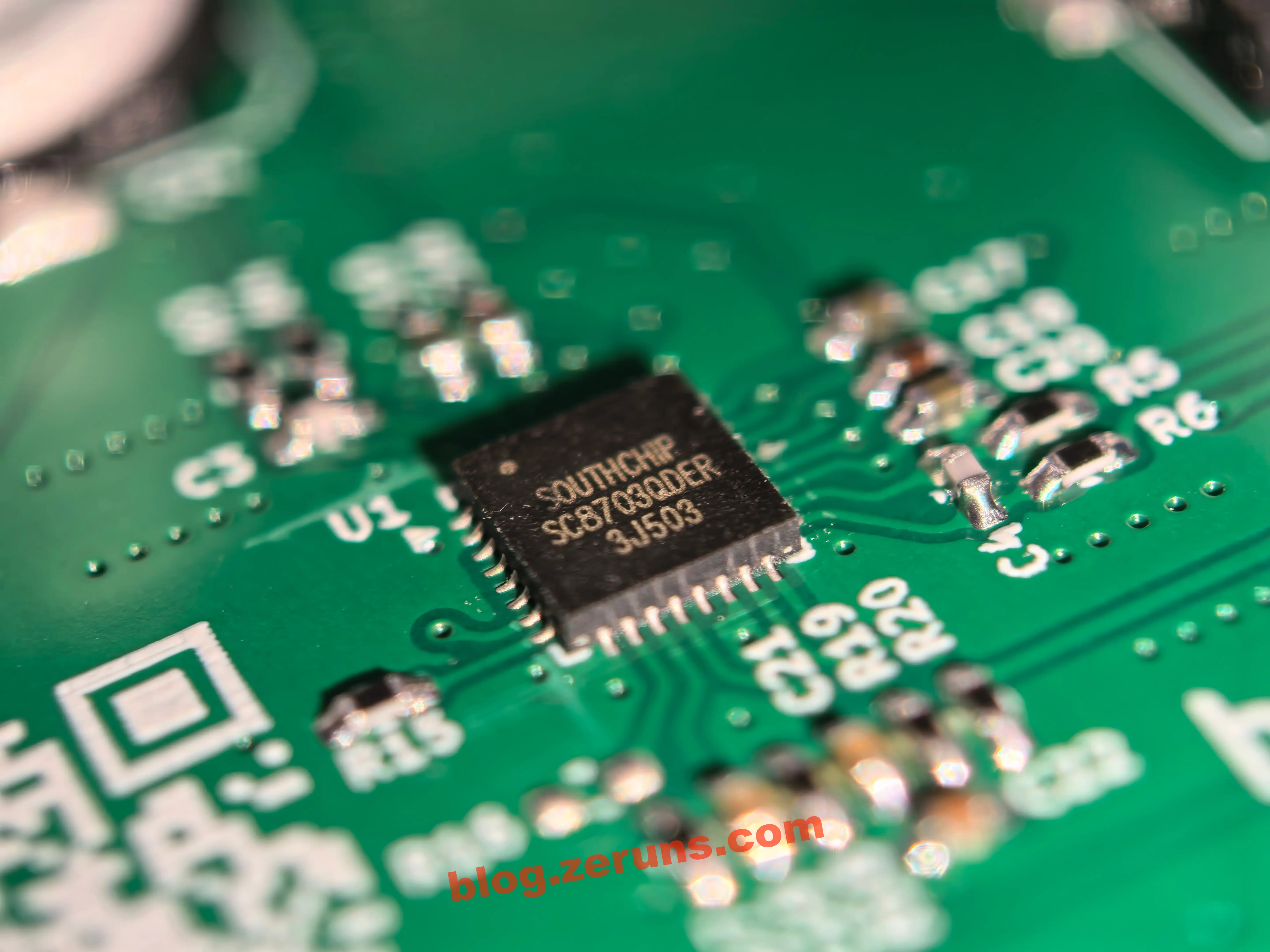

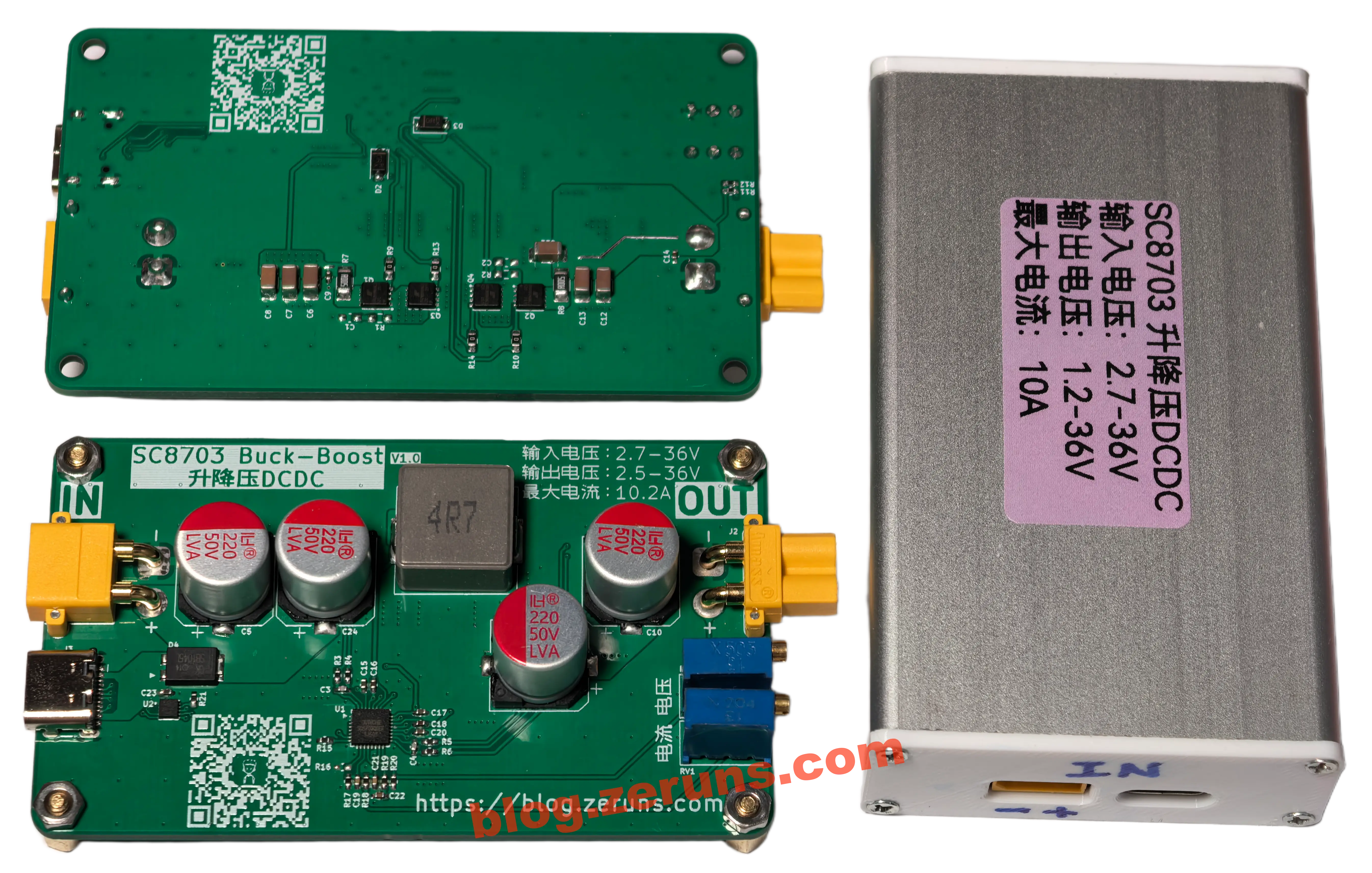

实物图片

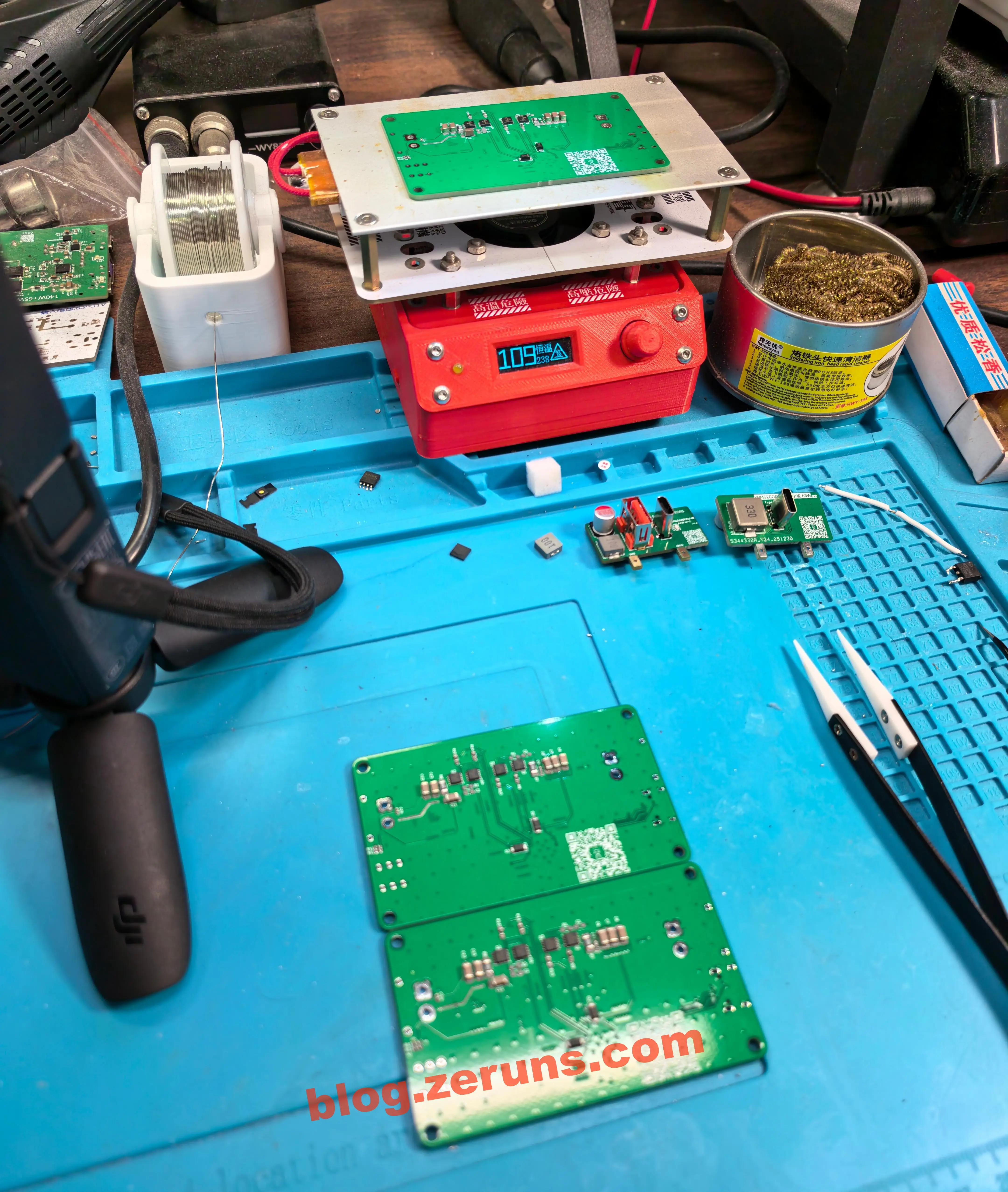

焊接过程

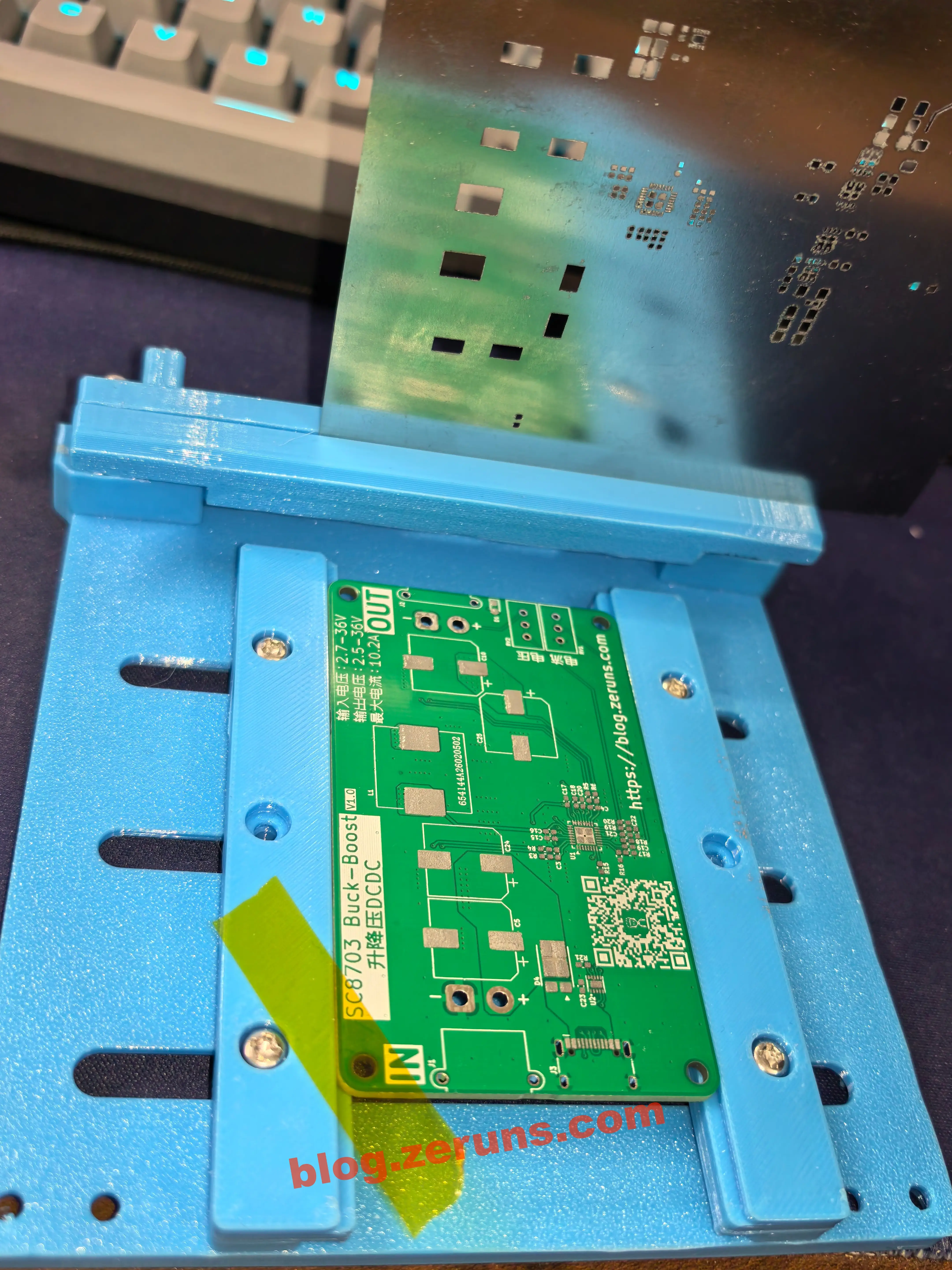

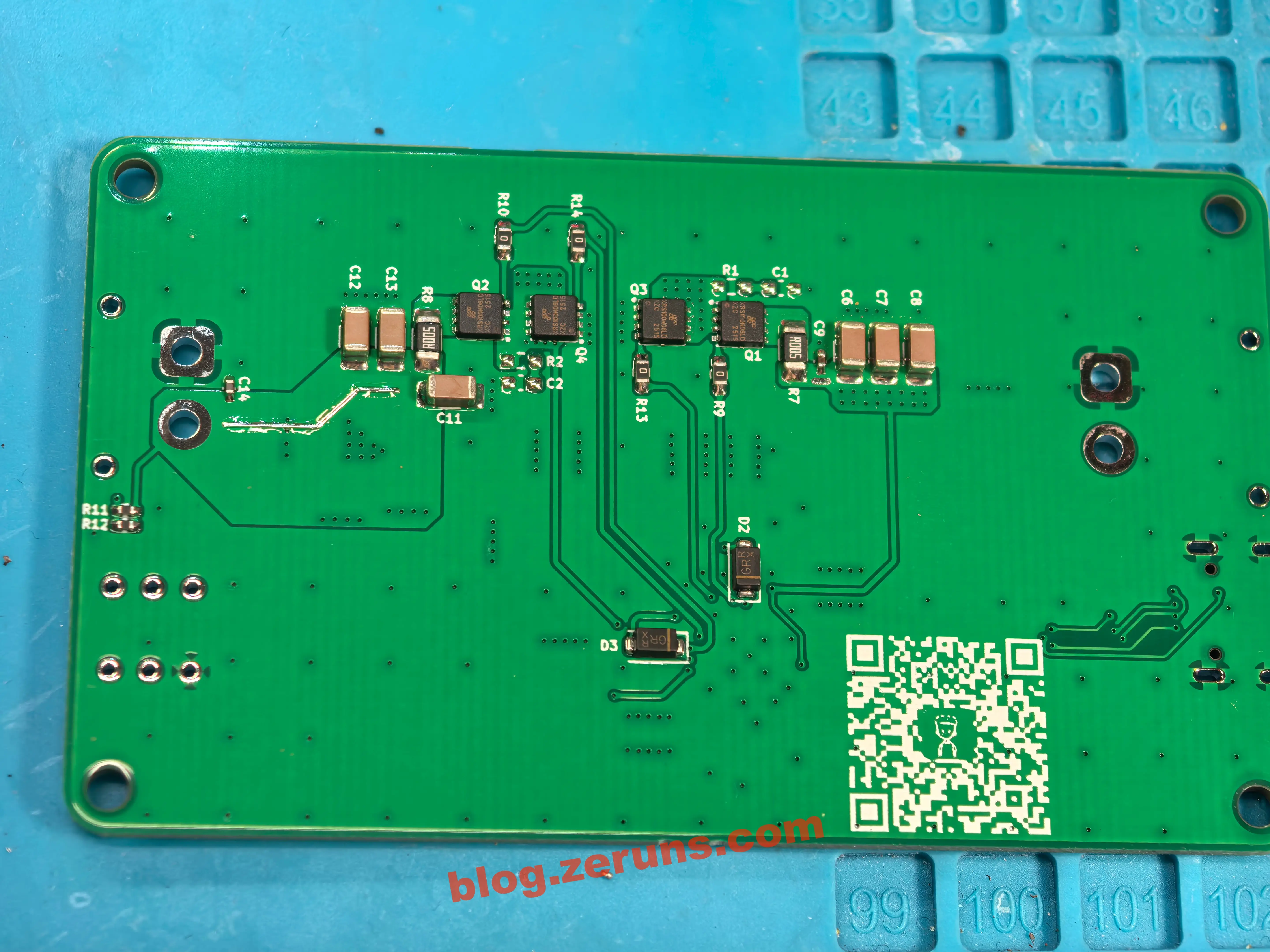

用我提供的钢网文件去某宝打个10x10的钢网大概15元，然后自己3D打印一个刷锡膏的夹具，把钢网和PCB固定并对好位置，刷上锡膏，接着对照着交互式BOM表放好元器件，接着放上加热台或回流焊炉即可，建议先贴底层再贴顶层。
测试

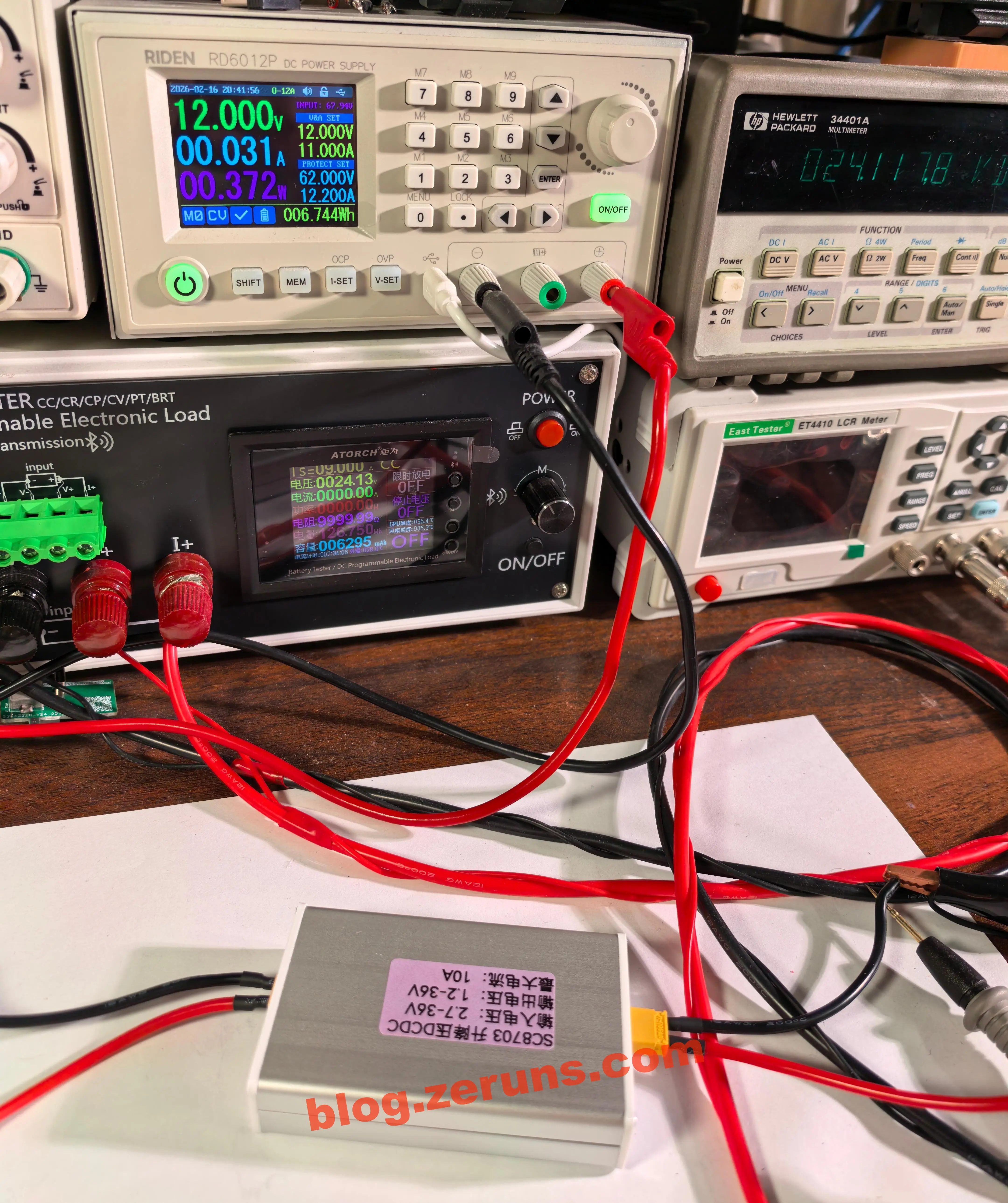

通电测试，输入12V，输出24V，空载功耗0.37瓦左右。

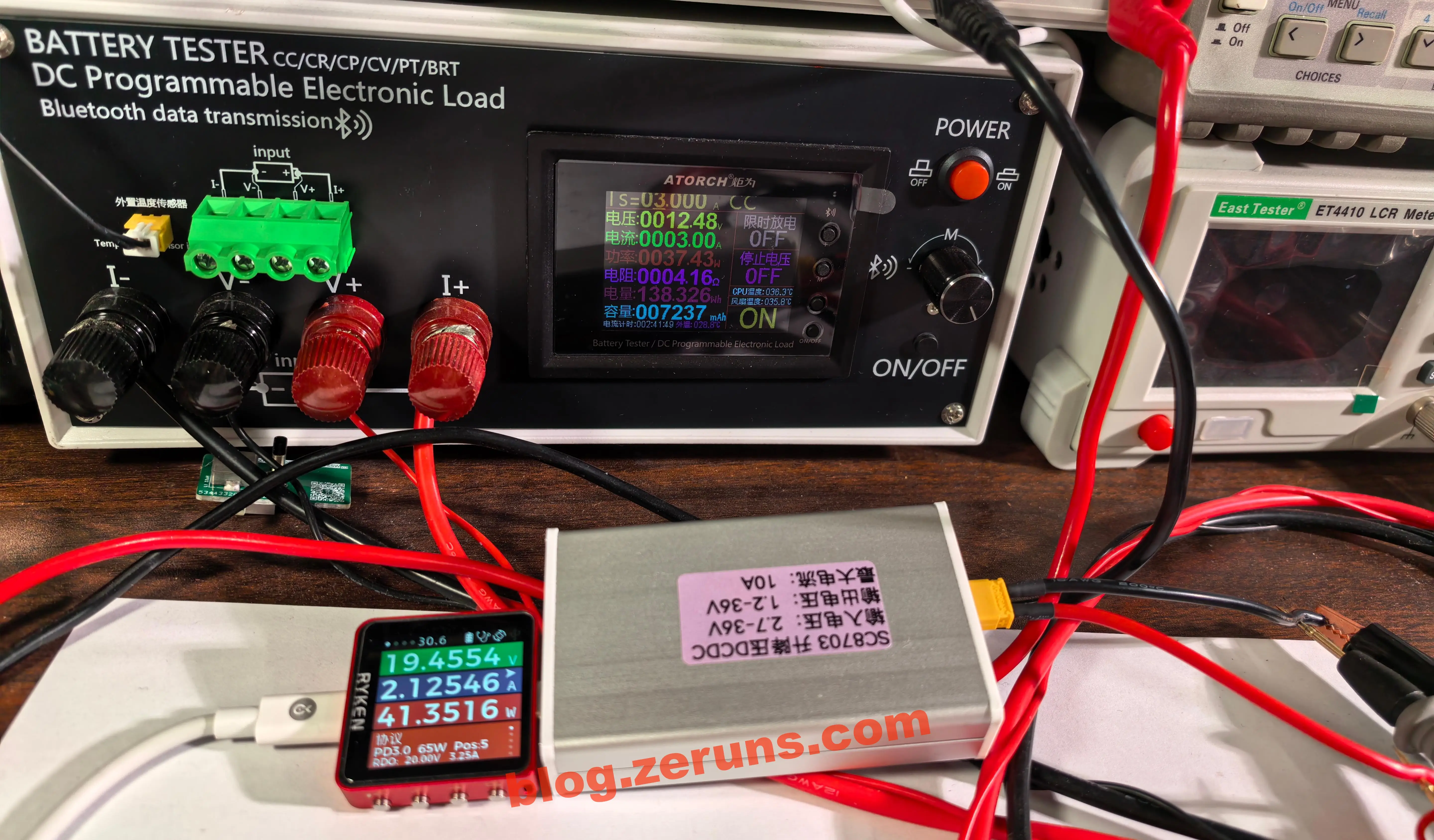

TypeC输入测试，使用65W的PD充电头，诱骗出20V。

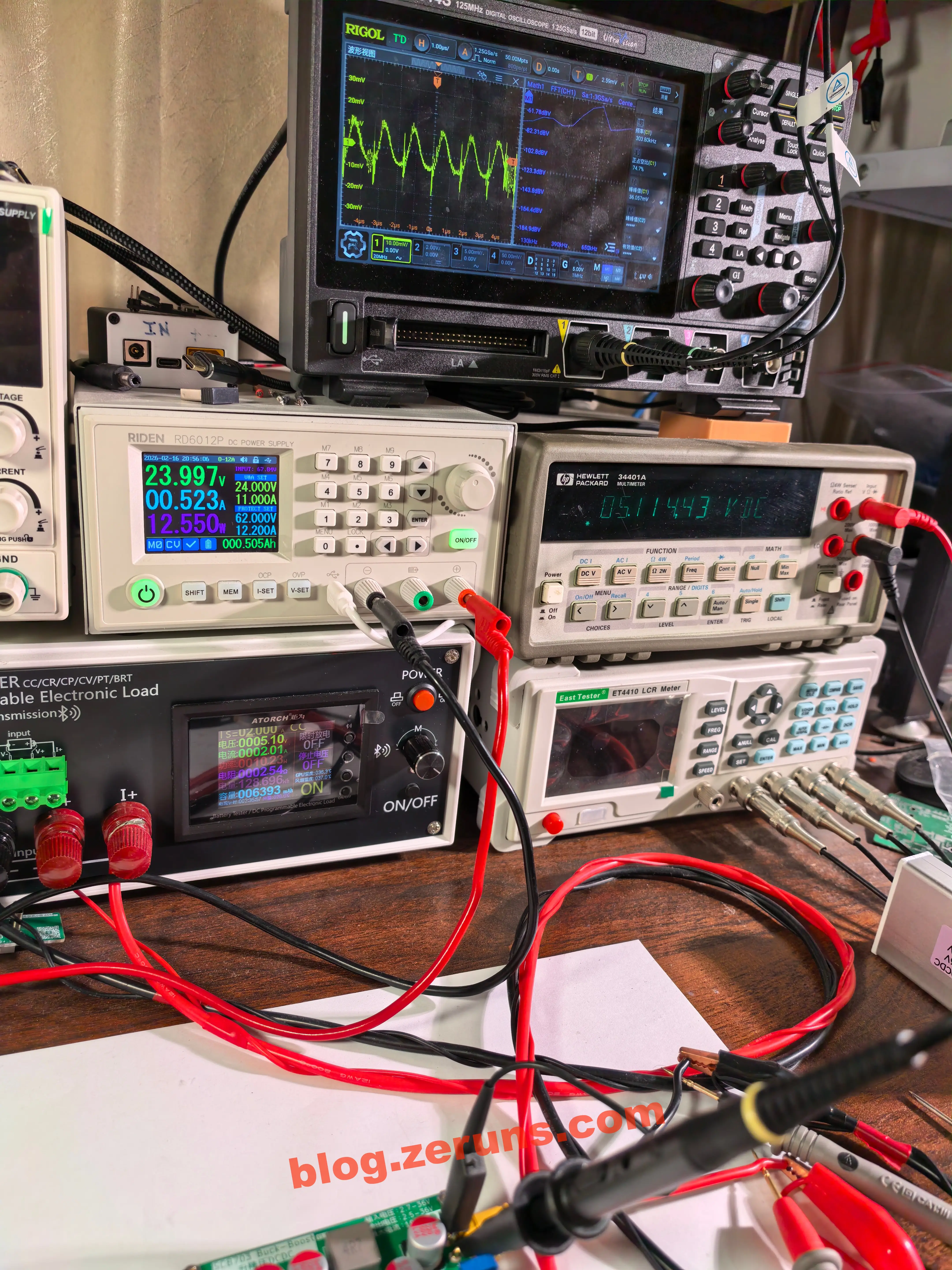

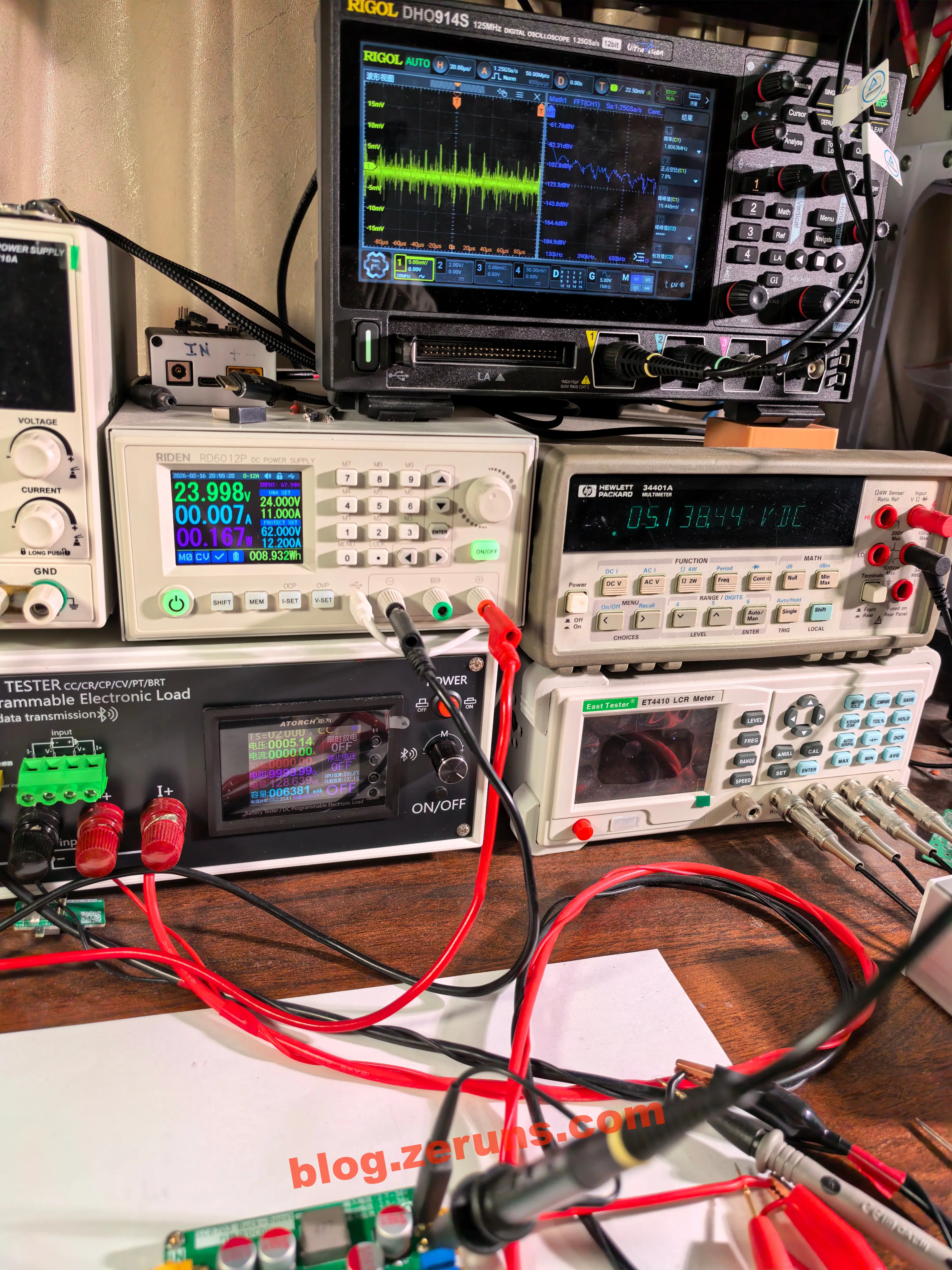

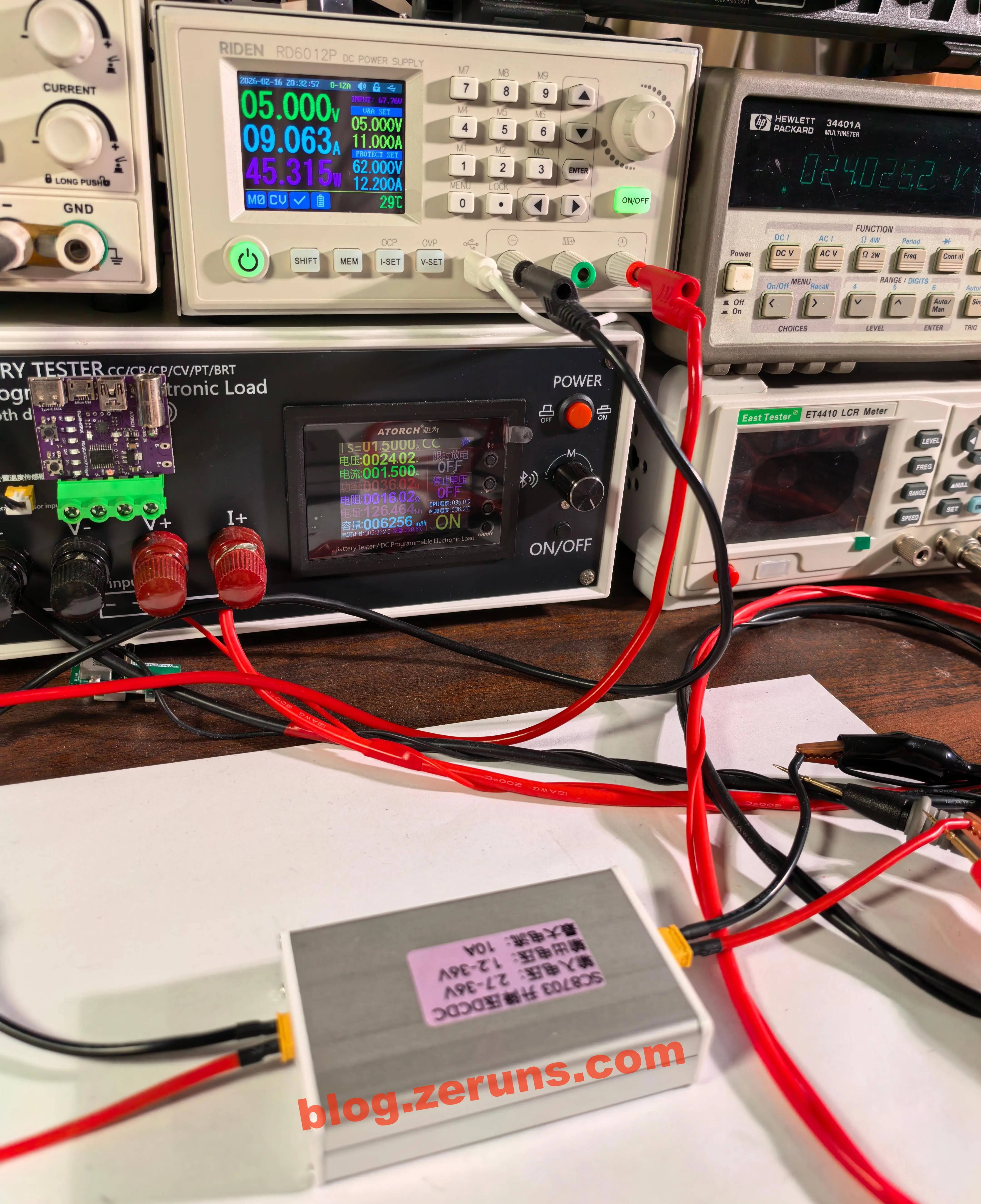

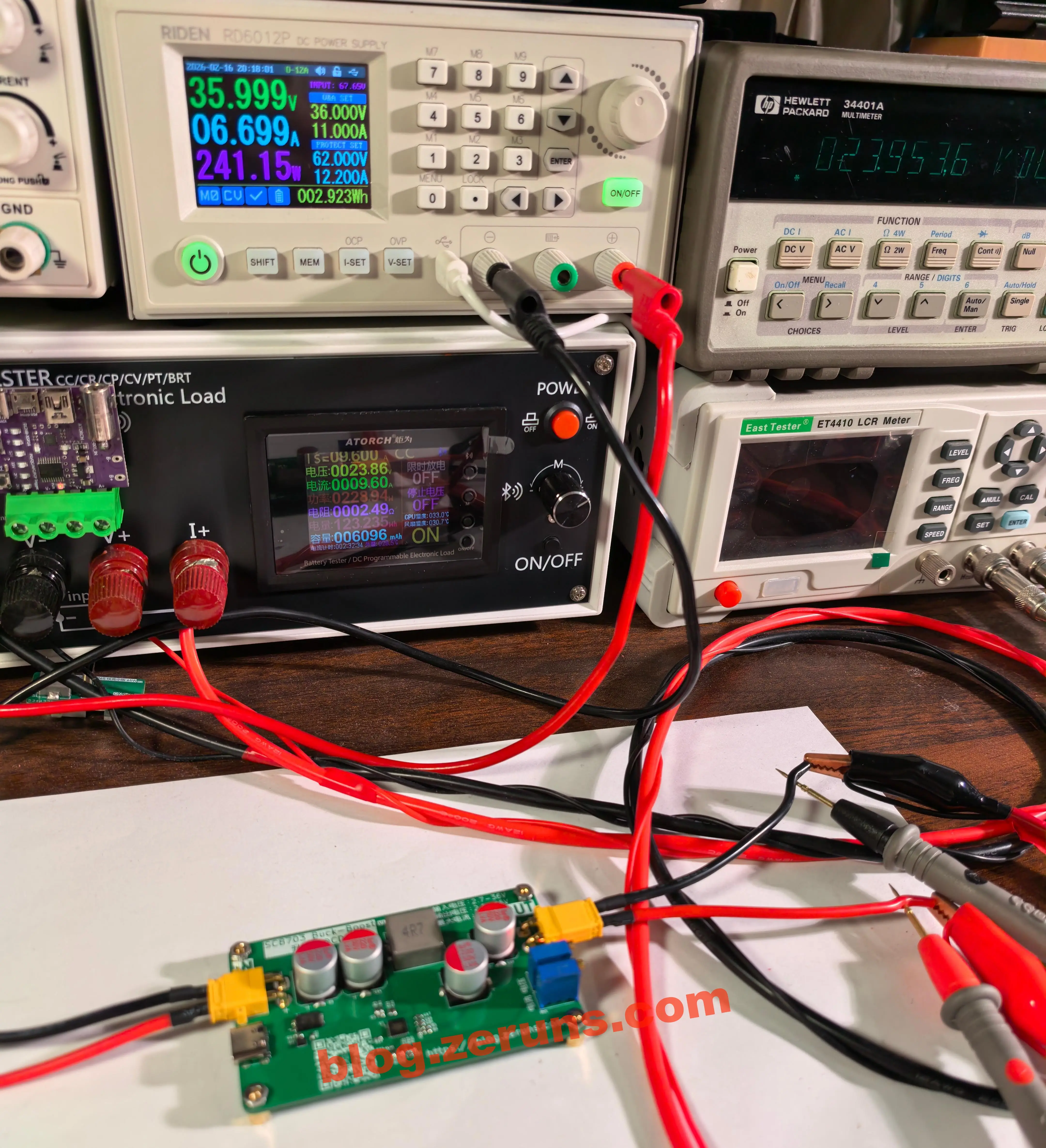

转换效率测试
睿登RD6012P数控可调电源简单开箱评测：https://blog.zeruns.com/archives/740.html
测得最高转换效率95.45%
| 输入电压(V) | 输入电流(A) | 输入功率(W) | 输出电压(V) | 输出电流(A) | 输出功率(W) | 转换效率(%) |
|---|---|---|---|---|---|---|
| 35.999 | 0.752 | 27.071 | 24.130 | 1.000 | 24.130 | 89.14% |
| 35.999 | 6.699 | 241.157 | 23.954 | 9.600 | 229.955 | 95.35% |
| 5.000 | 9.063 | 45.315 | 24.028 | 1.500 | 36.042 | 79.54% |
| 5.000 | 8.520 | 42.600 | 12.054 | 3.000 | 36.162 | 84.89% |
| 12.000 | 4.382 | 52.584 | 5.230 | 9.000 | 47.070 | 89.51% |
| 11.999 | 8.753 | 105.027 | 24.048 | 4.000 | 96.192 | 91.59% |
| 5.000 | 9.803 | 49.015 | 19.990 | 2.000 | 39.980 | 81.57% |
| 5.000 | 5.063 | 25.315 | 21.116 | 1.000 | 21.116 | 83.41% |
| 11.999 | 6.705 | 80.453 | 35.477 | 2.000 | 70.954 | 88.19% |
| 35.999 | 3.459 | 124.521 | 11.998 | 9.510 | 114.097 | 91.63% |
| 35.999 | 1.839 | 66.202 | 12.023 | 5.000 | 60.116 | 90.81% |
| 35.999 | 9.288 | 334.359 | 35.460 | 9.000 | 319.141 | 95.45% |
MOS驱动波形

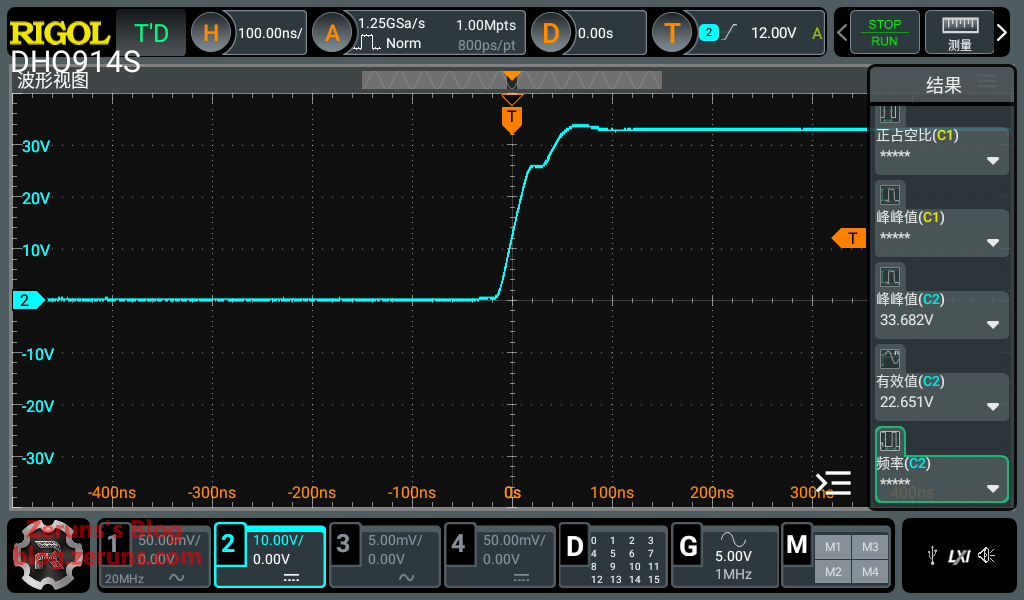

输入侧（Buck部分）MOS上管栅极对地波形，开关频率607kHz，周期1.65微秒左右，米勒平台持续时间20nS左右，正常，驱动波形比较干净，没有振铃，过冲很小。

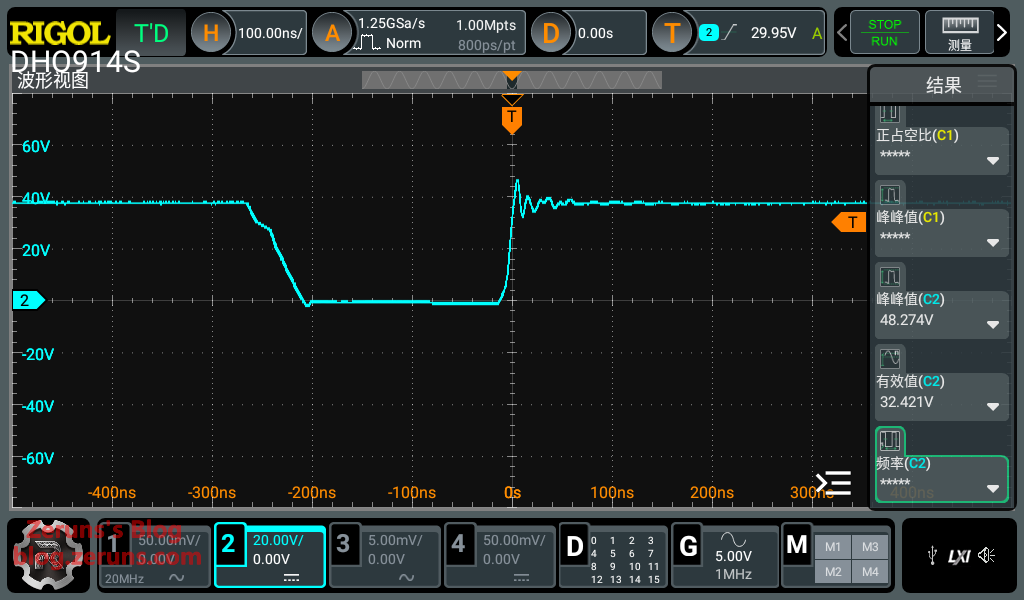

输出侧（Boost部分）MOS上管栅极对地波形，开关频率607kHz，周期1.65微秒左右，MOS开启时存在过冲和振铃，应该是驱动走线不合理的问题。

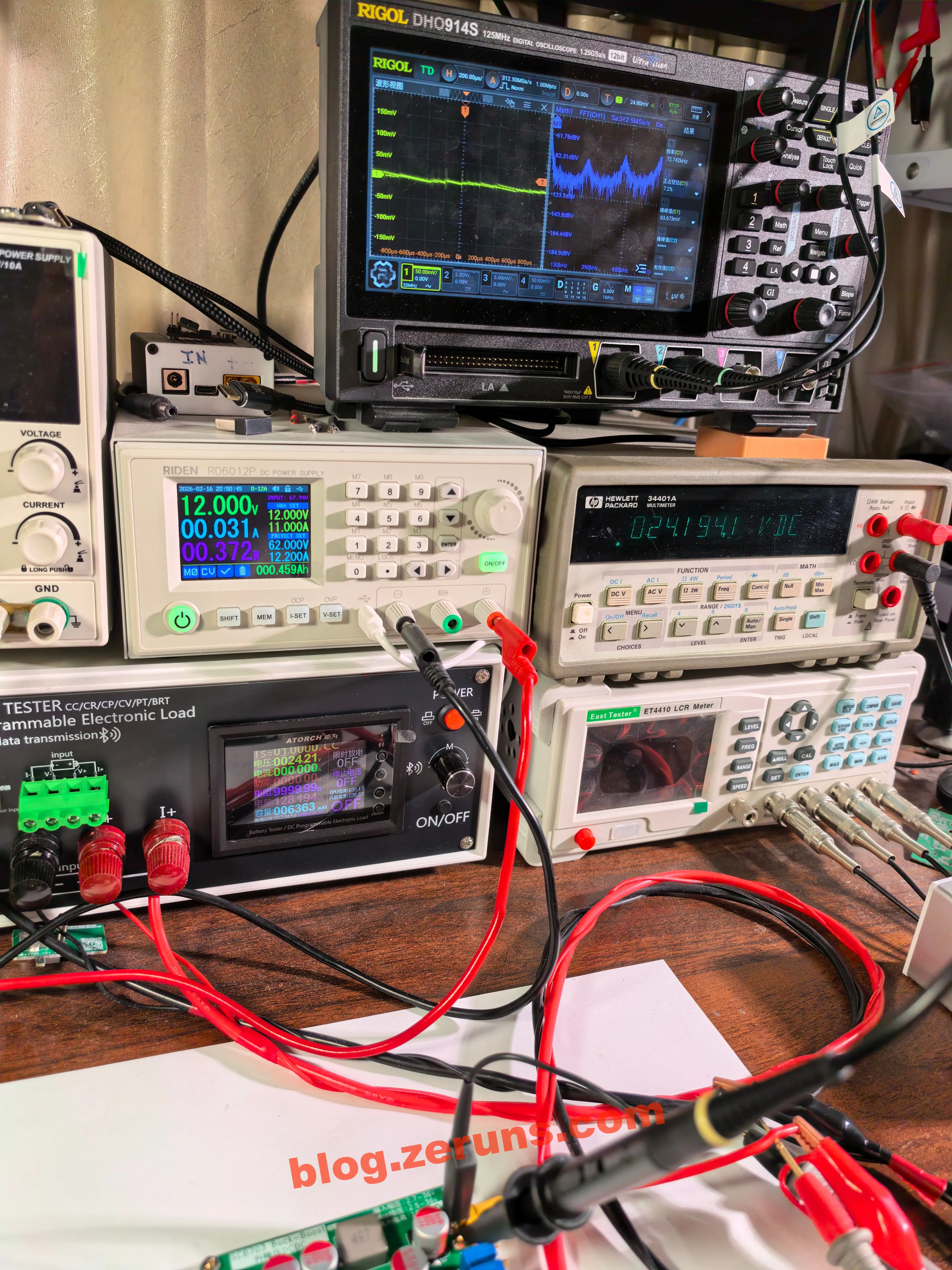

纹波测试
普源(RIGOL) DHO914S示波器 简单开箱评测：https://blog.zeruns.com/archives/764.html
输入12V，输出24V空载时，测得纹波峰峰值60mV左右。

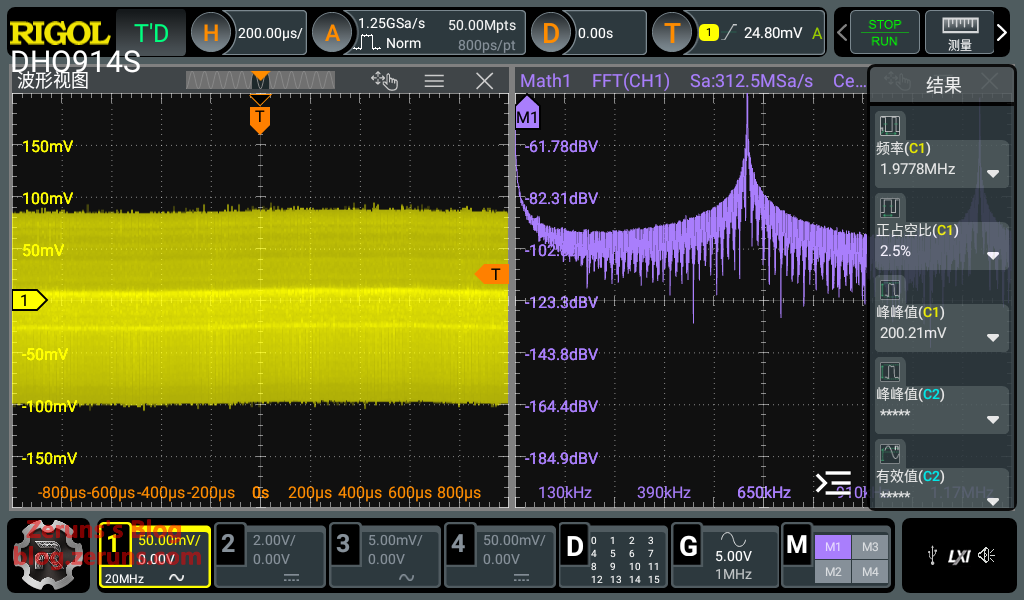

输入12V，输出24V/2A时，测得纹波峰峰值200mV左右。

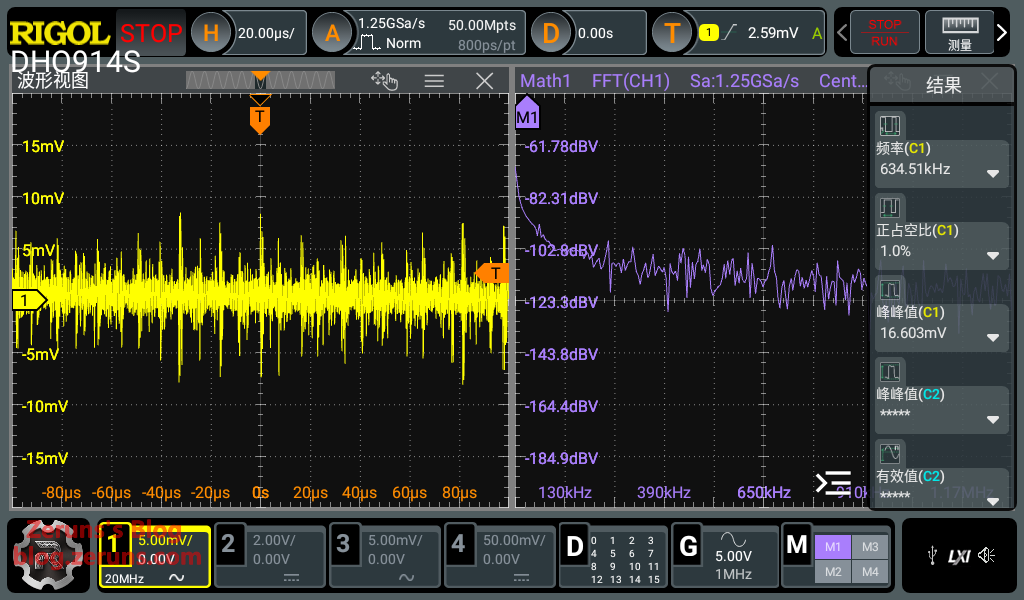

输入24V，输出5V空载时，测得纹波峰峰值16mV左右。

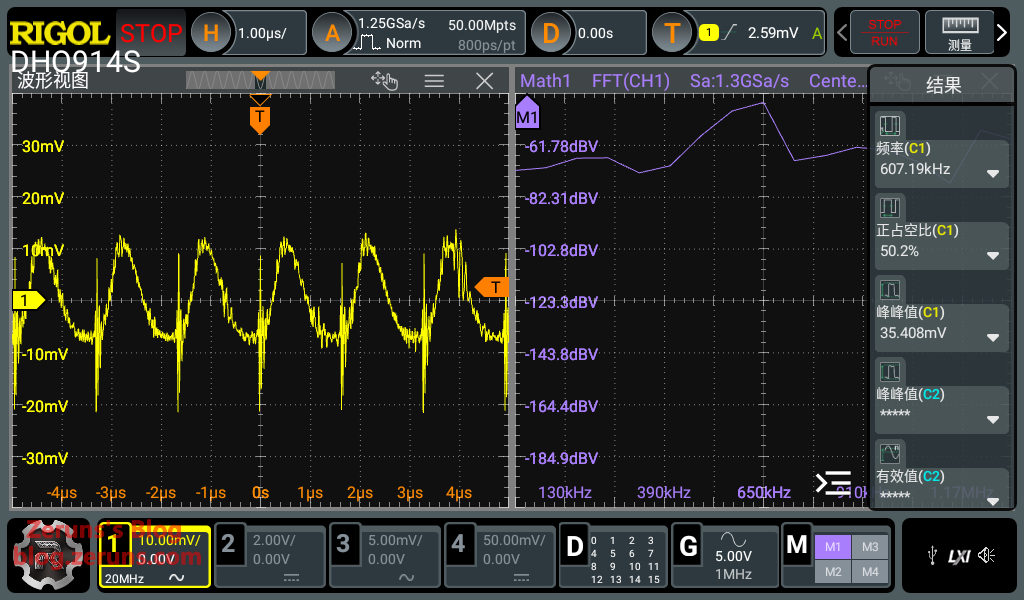

输入24V，输出5V/2A时，测得纹波峰峰值35mV左右。
发热情况热成像

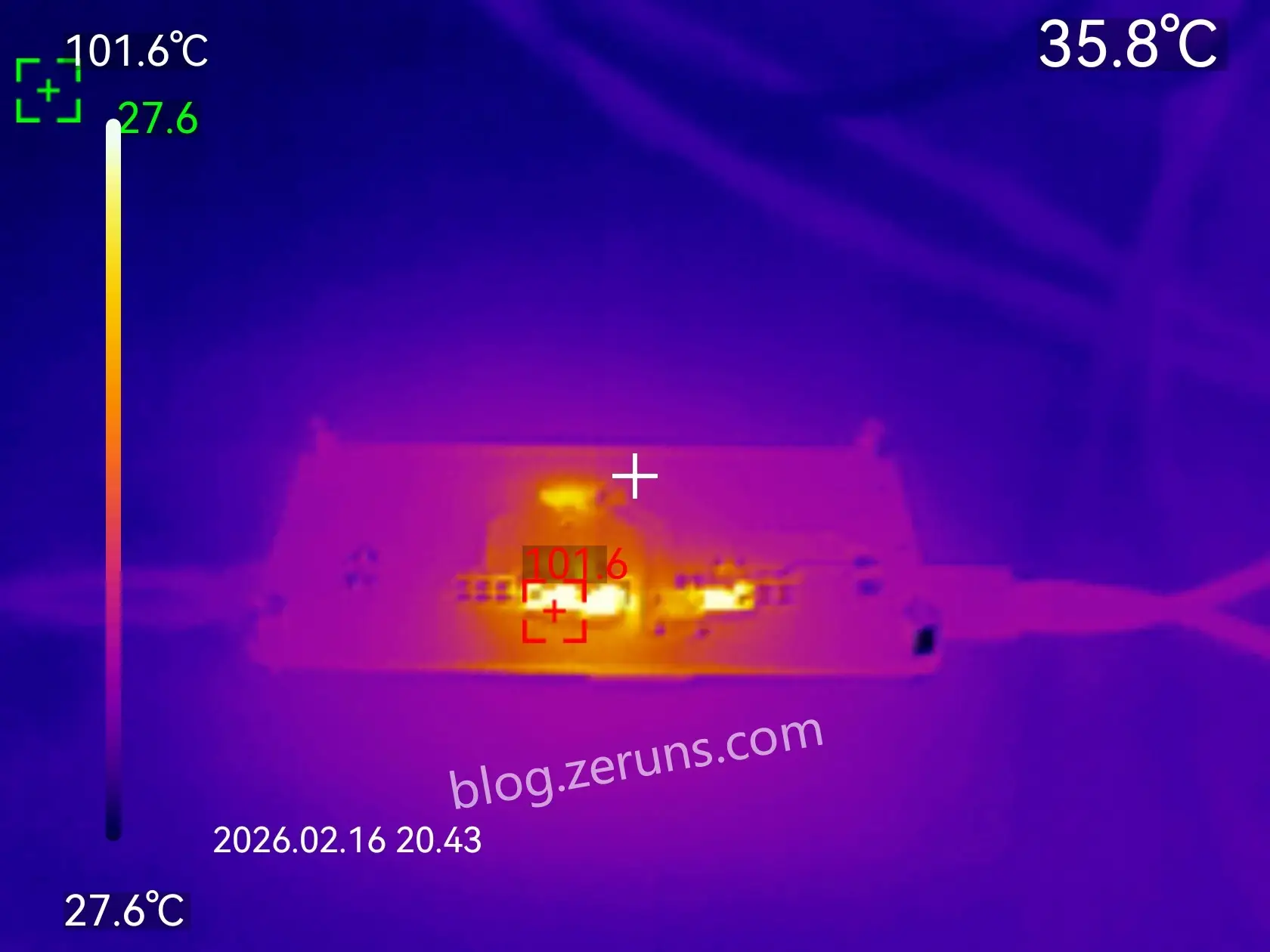

不加任何散热，输入36V，输出24V/9.5A时MOS管温度5秒升到100℃以上。底面热成像图如下。

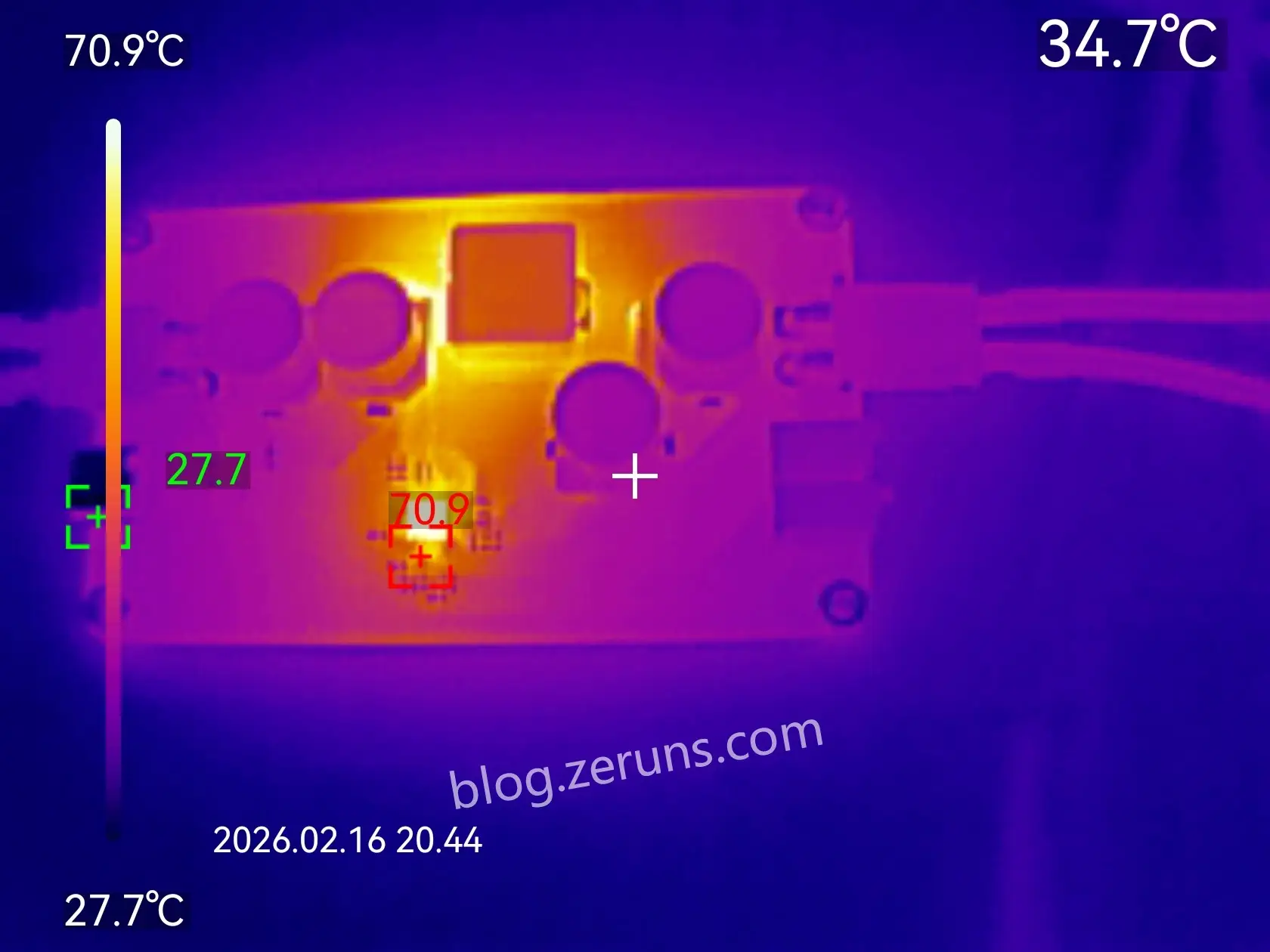

正面热成像图，SC8703芯片温度70度以上。

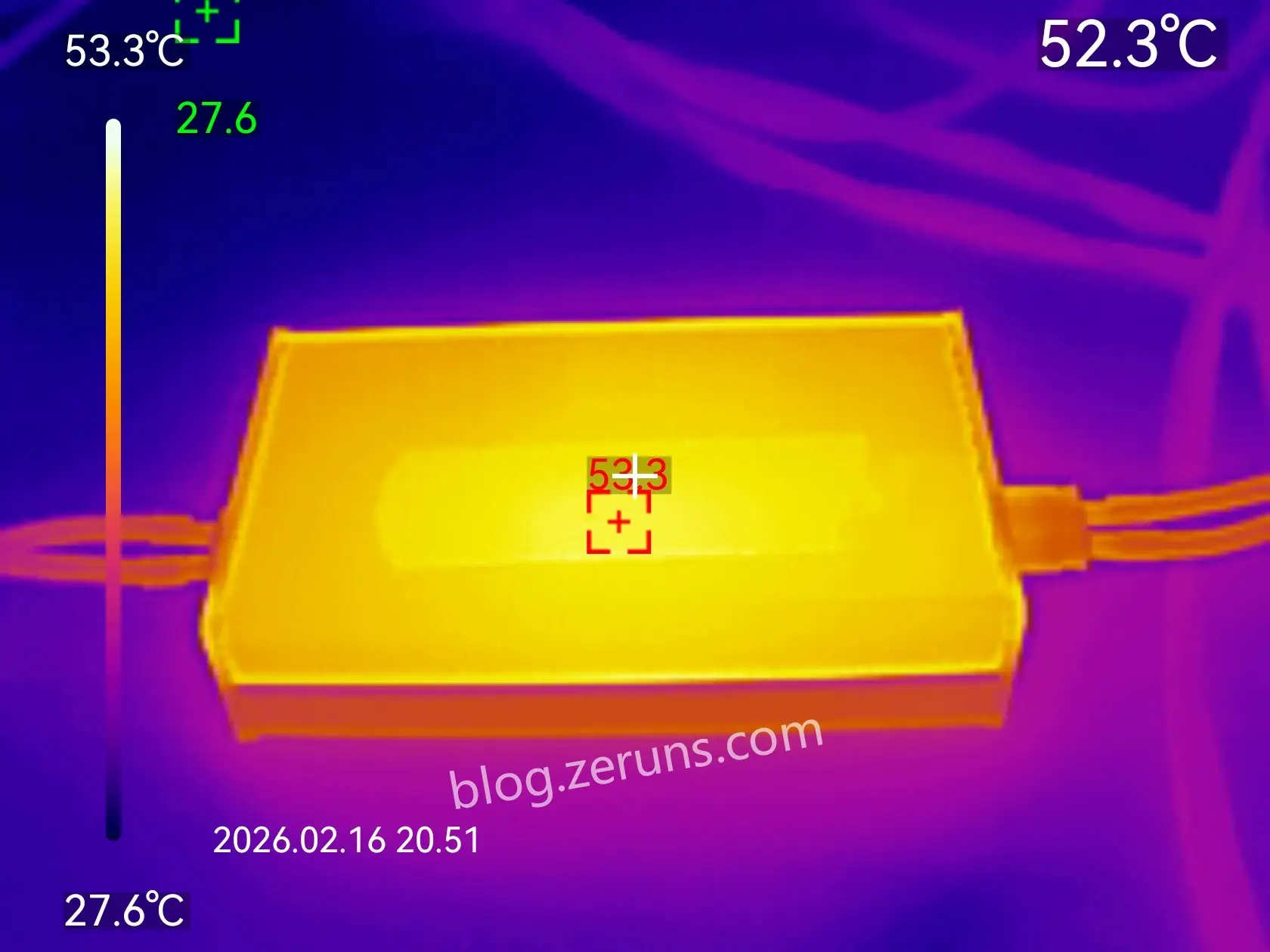

装上铝合金外壳后的热成像图，由于铝合金有点反光，避免影响测量结果所以在中间贴了个胶布，测得MOS管接触的那一面最高温度53℃左右。
资料下载地址
提供的资料有 KICAD项目文件、Gerber制板文件、详细BOM表（表里有元器件购买地址和价格）、顶层和底层拼一起的钢网文件、贴片丝印图、交互式BOM表（焊接辅助）、用到的芯片的数据手册文件、PCBA和外壳3D模型 等。
- Gitee开源地址：https://gitee.com/zeruns/sc8703_-buck-boost
- Github开源地址：https://github.com/zeruns/sc8703_-buck-boost
- 立创开源平台地址：https://oshwhub.com/zeruns/sc8703_buck-boost
- 华秋开源平台地址：https://p.eda.cn/d-1341729185952956416
- 123云盘下载地址：https://www.123865.com/s/2Y9Djv-I9ddH
